下面通过实例的方式介绍创建标准孔的一般方法及其步骤。

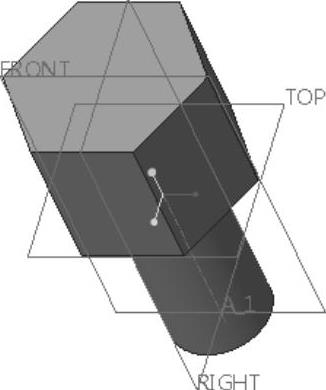

1)单击(打开)按钮,弹出“文件打开”对话框。从随书光盘中的“CH6”文件夹中选择“bc_ktz_2.prt”文件,单击“打开”按钮。该文件中的原始模型如图6-23所示。
2)在功能区的“模型”选项卡的“工程”组中单击(孔)按钮,打开“孔”选项卡。

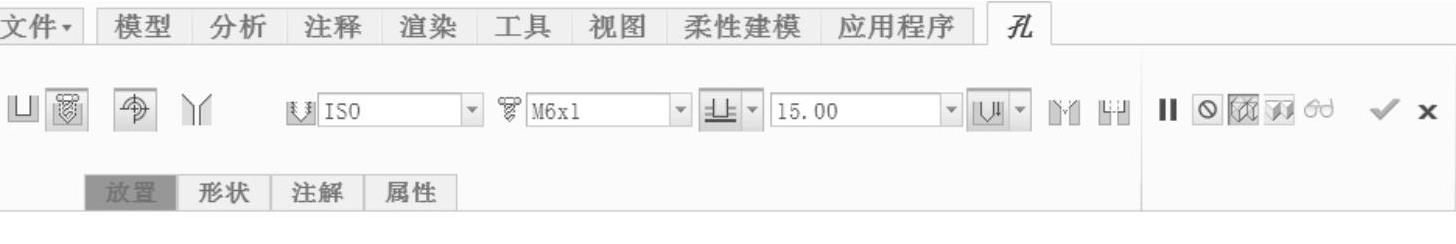

3)在“孔”选项卡中单击(创建标准孔)按钮,确保(添加攻丝)按钮处于被选中的状态。在(螺纹系列)下拉列表框中选择“ISO”,在(螺钉尺寸)下拉列表框中选择“M6×1”,设置钻孔深度为“15”,如图6-24所示。
图6-23 文件中的原始模型
图6-24 “孔”选项卡中的相关设置
4)在“孔”选项卡中单击(添加埋头孔)按钮。

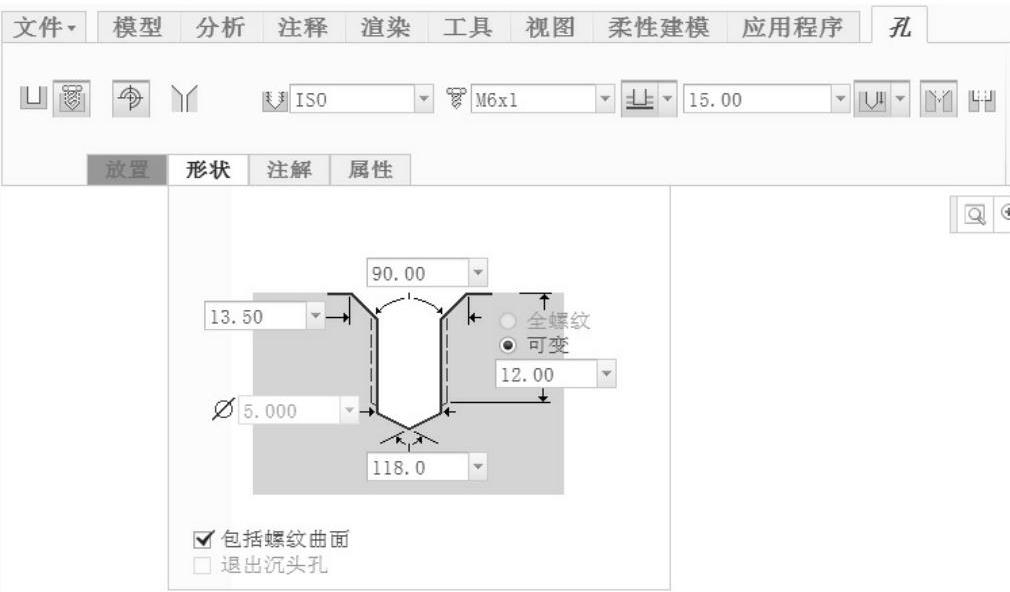

5)在“孔”选项卡中单击“形状”标签,打开“形状”面板,从中设置形状选项以及具体尺寸,如图6-25所示。
图6-25 定义具体形状尺寸

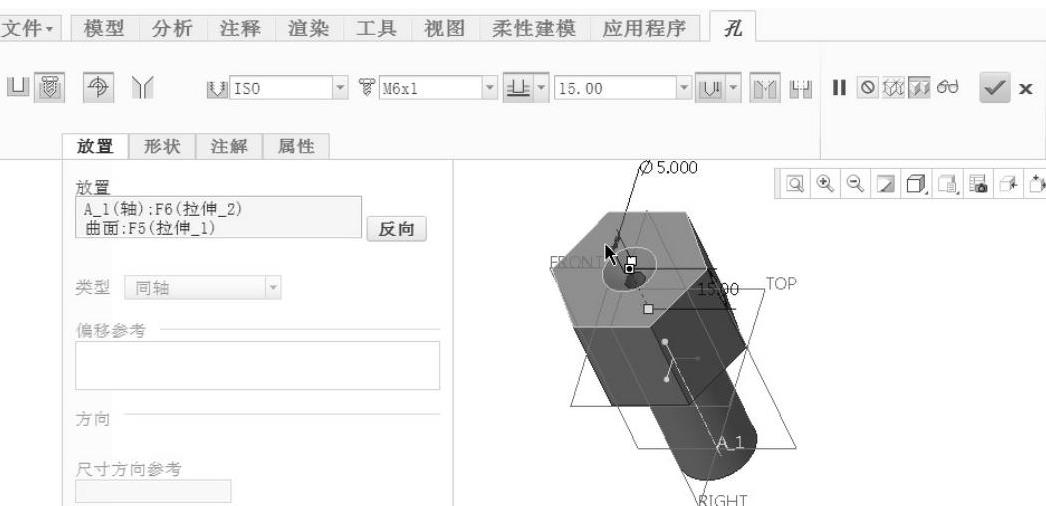

6)打开“孔”选项卡的“放置”面板,选择“A_1”轴作为放置参考1,接着按住〈Ctrl〉键单击零件六角端面,如图6-26所示。(www.chuimin.cn)
图6-26 定义放置参考

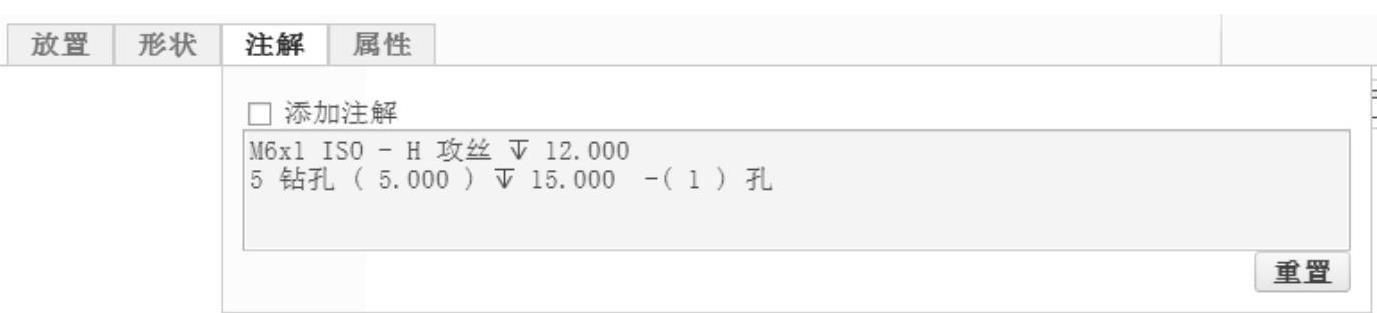

7)在“孔”选项卡中打开“注解”面板。取消选中“添加注解”复选框,如图6-27所示。
图6-27 取消选中“添加注解”复选框
8)在“孔”选项卡中单击(完成)按钮,创建的标准螺纹孔如图6-28所示。

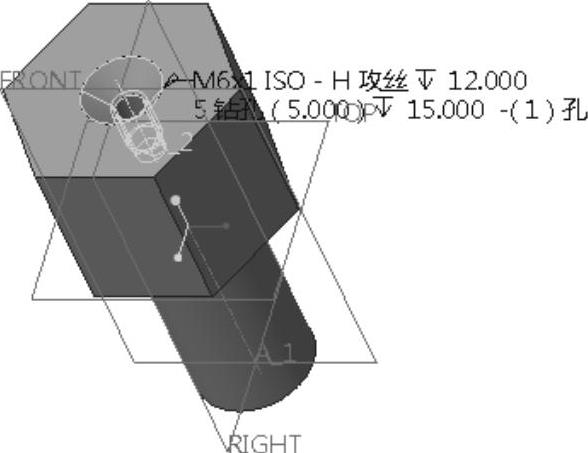

说明:如果在创建该孔特征的过程中,在“孔”选项卡的“注解”面板上选中“添加注解”复选框,则创建的孔特征中显示有注释信息,如图6-29所示。
图6-28 创建标准孔
图6-29 添加注解
