下面通过实例操作的形式介绍如何创建各类简单直孔。

1．打开零件文件

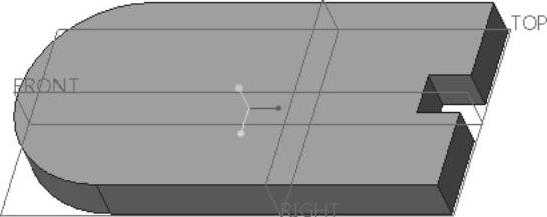

单击（打开）按钮，弹出“文件打开”对话框。从随书光盘中的“CH6”文件夹中选择“bc_ktz_1.prt”文件，单击“打开”按钮。该文件存在的原始实体模型如图6-8所示。

2．创建使用预定义矩形轮廓的简单直孔

1）在功能区的“模型”选项卡的“工程”组中单击（孔）按钮，打开“孔”选项卡。

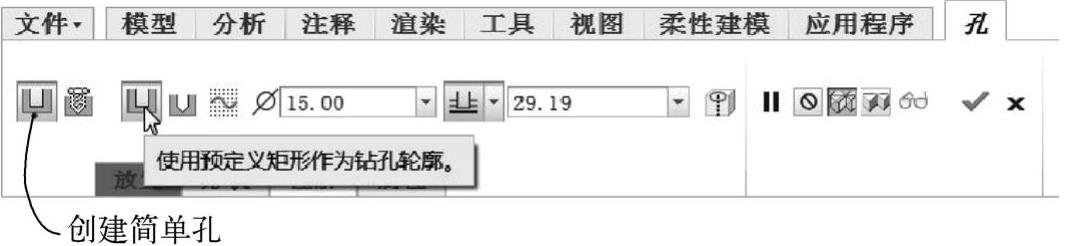

2）在“孔”选项卡中单击（创建简单孔）按钮，接着单击（预定义矩形轮廓）按钮，如图6-9所示。

图6-8 原始实体模型

图6-9 在“孔”选项卡中进行操作

3）在“孔”选项卡中输入钻孔的直径值“8”，接着从深度选项列表框中选择（穿透）图标选项。

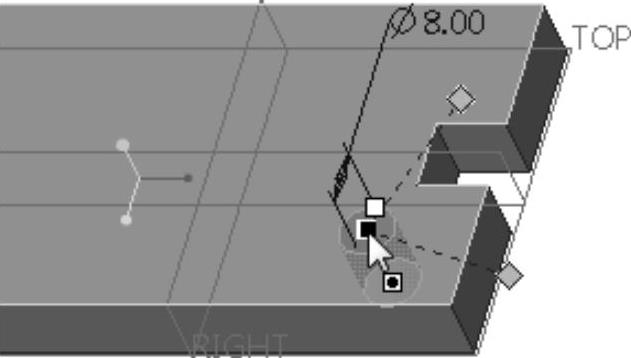

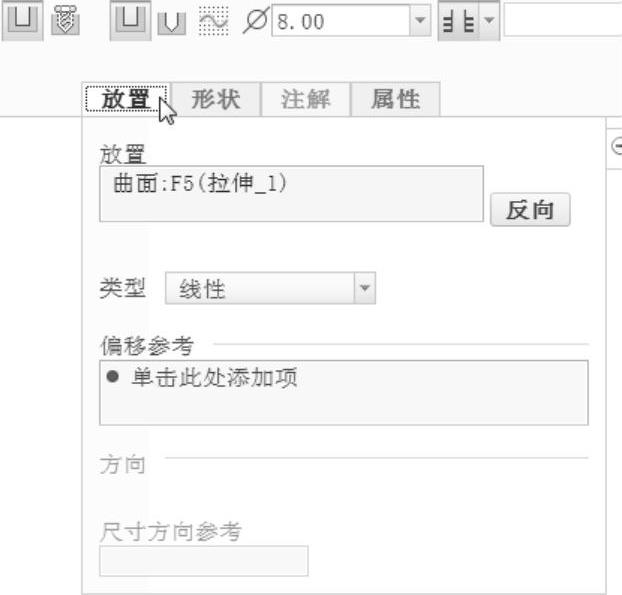

4）在如图6-10所示的实体表面上单击以指定主放置参考。此时，打开“孔”选项卡的“放置”面板，可以看到所选参考出现在“放置”收集器中，默认的放置类型选项为“线性”，如图6-11所示。

图6-10 指定放置参考

图6-11 “放置”面板

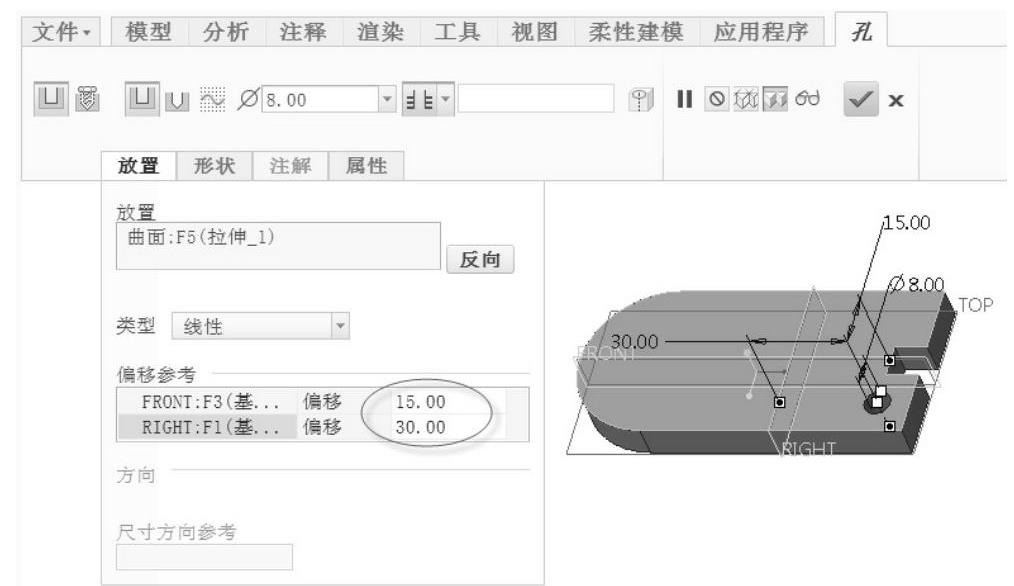

5）在“放置”面板的“偏移参考”收集器的框中单击，将其激活。接着，选择FRONT基准平面，按住〈Ctrl〉键选择RIGHT基准平面，然后在“偏移参考”收集器中修改相应的偏移距离尺寸，如图6-12所示。

图6-12 指定偏移参考及修改其偏移距离尺寸

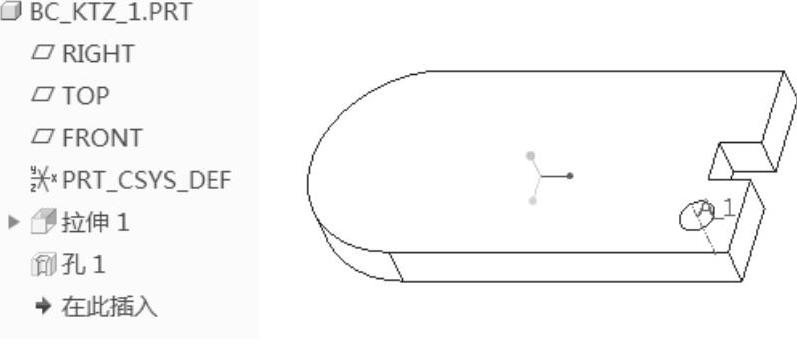

6）在“孔”选项卡中单击（完成）按钮，创建的简单直孔1如图6-13所示。

图6-13 完成简单直孔1

3．创建草绘孔

1）在功能区的“模型”选项卡的“工程”组中单击（孔）按钮，打开“孔”选项卡。

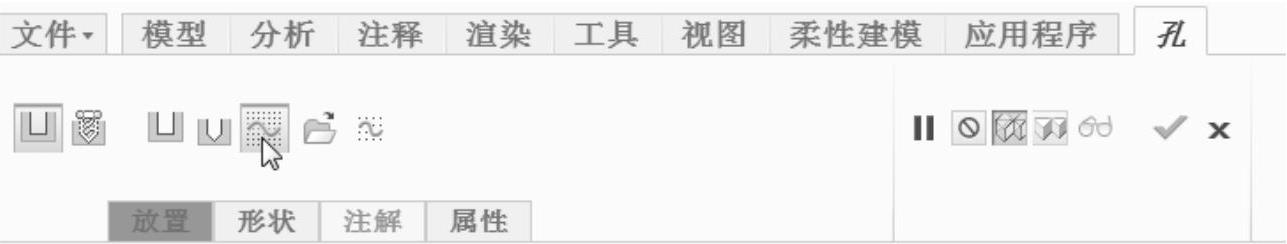

2）在“孔”选项卡中单击（创建简单孔）按钮，接着单击（使用草绘定义钻孔轮廓）按钮，此时“孔”选项卡如图6-14所示。

图6-14 “孔”选项卡

3）在“孔”选项卡中单击（激活草绘器以创建截面）按钮，进入草绘模式。

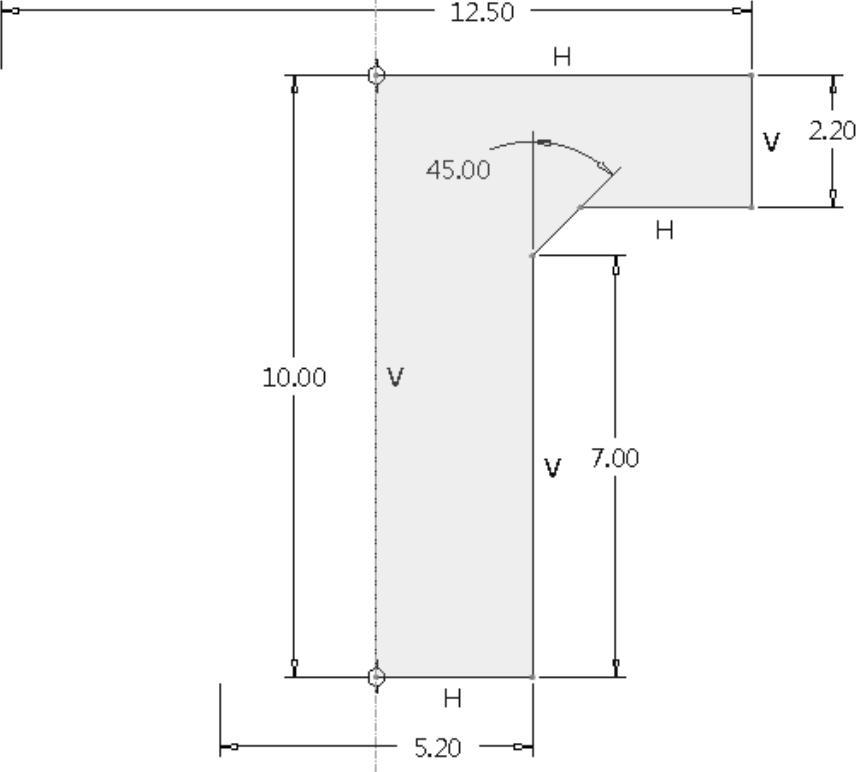

4）绘制图6-15所示的截面，包括一根定义孔轴线的竖直中心线。(www.chuimin.cn)

图6-15 绘制截面

5）单击（确定）按钮，完成草绘并退出草绘模式。

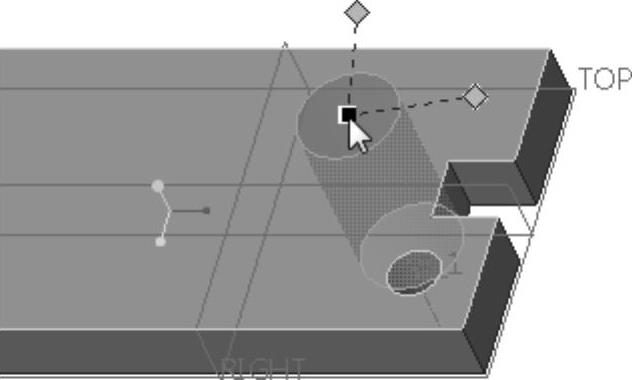

6）在图6-16所示的实体面上单击，以指定孔特征的放置参考。默认的放置类型选项为“线性”。

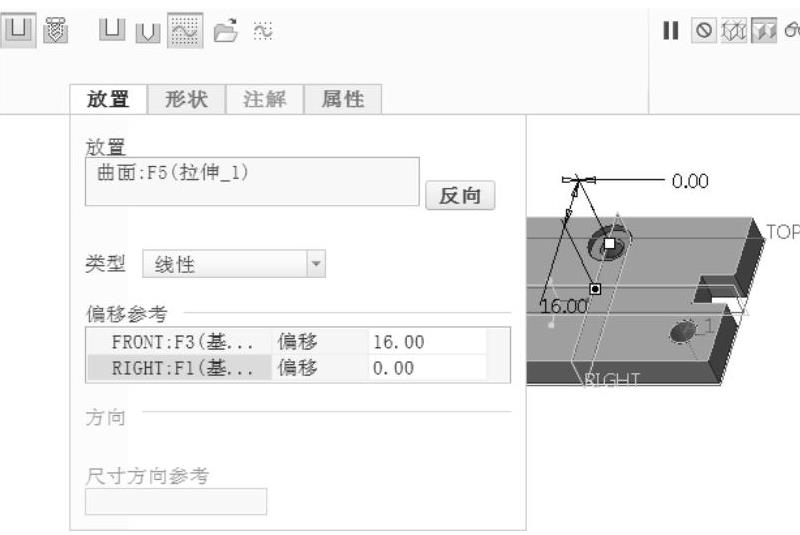

7）打开“孔”选项卡的“放置”面板，在“偏移参考”收集器的框中单击，将其激活，接着结合〈Ctrl〉键分别选择FRONT基准平面和RIGHT基准平面作为偏移参考，然后在“偏移参考”收集器的框中修改相应的尺寸值，如图6-17所示。

图6-16 指定放置参考

图6-17 定义偏移参考

8）在“孔”选项卡中单击（完成）按钮，创建的草绘孔如图6-18所示。

4．使用标准孔轮廓作为钻孔轮廓来创建孔特征

1）在功能区的“模型”选项卡的“工程”组中单击（孔）按钮，打开“孔”选项卡。

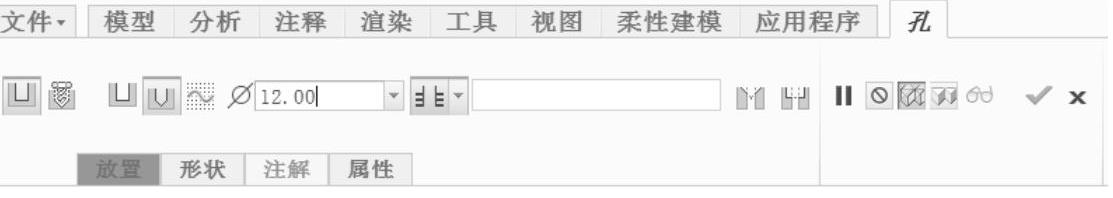

2）在“孔”选项卡中单击（创建简单孔）按钮，接着单击（使用标准孔轮廓作为钻孔轮廓）按钮，设置钻孔直径尺寸为“12”，选择单侧的深度选项为（穿透）图标，如图6-19所示。

图6-18 完成一个草绘孔

图6-19 在“孔”选项卡中进行相关设置

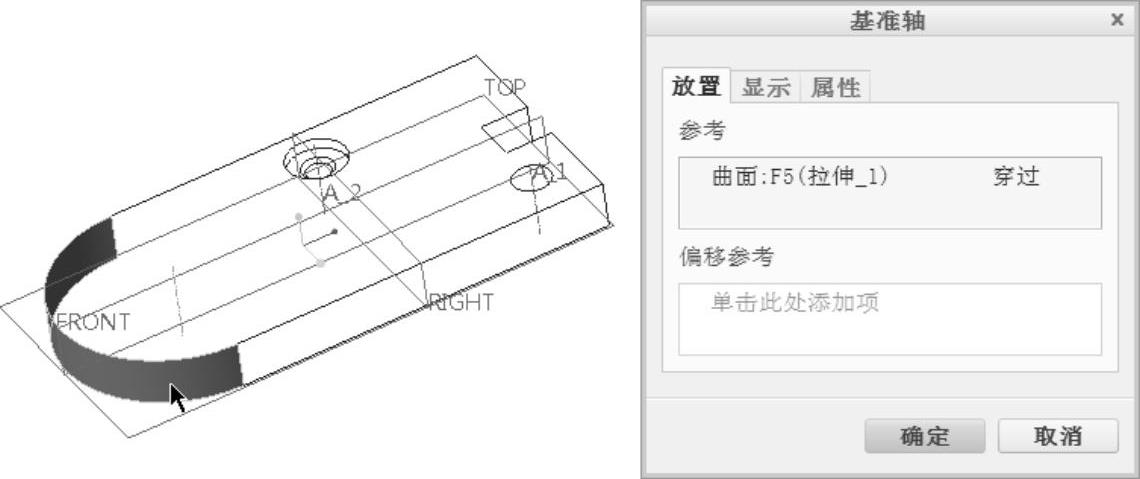

3）在功能区的右侧区域单击“基准”以打开“基准”工具列表，接着单击（基准轴）按钮，打开“基准轴”对话框。在模型中单击半圆柱面，如图6-20所示，然后在“基准轴”对话框中单击“确定”按钮，完成创建基准轴“A_3”。

图6-20 创建基准轴

4）在“孔”选项卡中单击出现的（退出暂停模式，继续使用此工具）按钮。

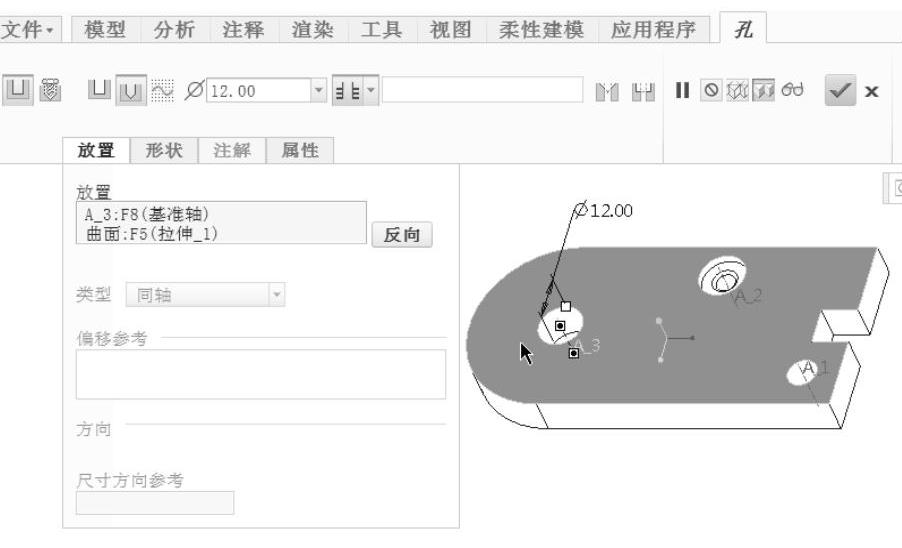

5）以刚创建的基准轴作为放置参考，按住〈Ctrl〉键单击实体上表面，如图6-21所示，放置类型为“同轴”且不可更改。

图6-21 定义放置参考

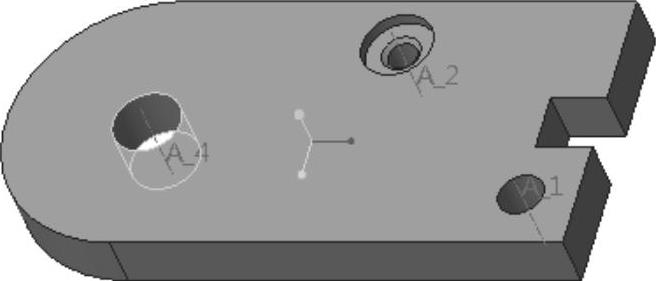

6）在“孔”选项卡中单击（完成）按钮，创建的孔3特征如图6-22所示。

图6-22 创建孔3特征
