Creo3.0图示包络操作
【摘要】：图5-196 “包络”选项卡●：反转包络方向。图5-197 “参考”面板图5-198 “选项”面板●“属性”面板：在Creo Parametric浏览器中查看有关包络特征的信息，并可为特征输入一个用户定义名称。图5-199 实体模型和草绘图5-200 选择草绘4）在“包络”选项卡中单击（完成）按钮，草绘基准曲线被包络到选定的曲面上，同时“草绘1”被自动隐藏，如图5-201所示。图5-201 创建包络基准曲线
在零件模式下，使用“包络”工具命令，可以在目标上创建成形的基准曲线，以模拟一些诸如标签或螺纹的项目。成形的基准曲线将在可能的情况下保留原始草绘曲线的长度。
使用“包络”工具命令时，要掌握包络基准曲线的原点和目标的概念。所谓的“包络基准曲线的原点”是一个参考点，草绘围绕它来包络到几何上。该点必须能够被投影到目标上，否则包络特征失败。在设计中，通常指定草绘的几何中心或草绘中的任意坐标系作为原点，系统在选定原点处显示以下符号之一。
●黄色箭头：指示只能在一个方向上创建包络特征。
●控制柄：指示可在选定方向或其相反方向上创建包络特征。
创建包络特征时，Creo Parametric会自动选取第一个可用目标。如果需要，可以选择另一目标。从功能区的“模型”选项卡中单击“编辑”→
（包络）按钮，打开图5-196所示的“包络”选项卡。
●
收集器：指定包络的目标，并显示要围绕其包络曲线的几何。
●
：设置包络的原点。从其下拉列表框中可以选择“中心”选项或“草绘器坐标系”选项来指定包络的原点。

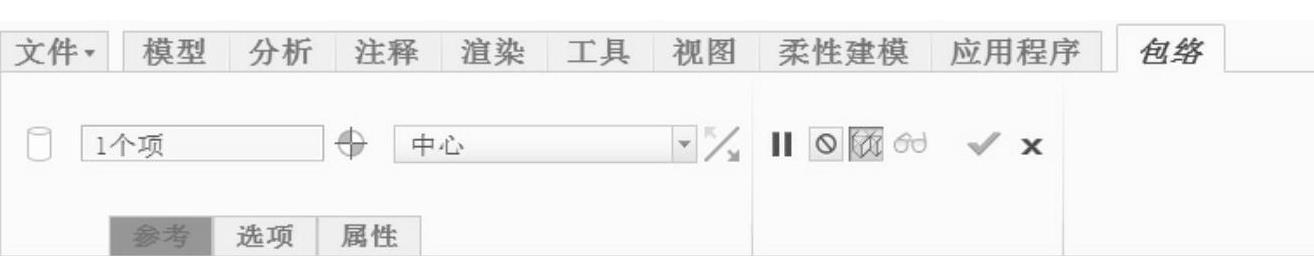

图5-196 “包络”选项卡
●
：反转包络方向。
●“参考”面板：该面板如图5-197所示。利用该面板，可以创建或选择要包络的草绘，指定包络的目标，中断特征和草绘之间的相关性，还可以编辑内部草绘。
●“选项”面板：该面板如图5-198所示。利用该面板，可以设置是否忽略相交曲面，可以设置由于曲线过大而无法在目标对象中回绕时是否修剪该曲线（即在曲面边界是否修剪不能包络的曲线部分）。

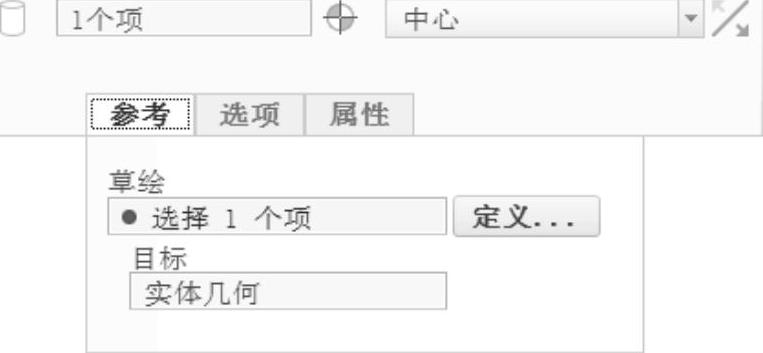

图5-197 “参考”面板
(www.chuimin.cn)

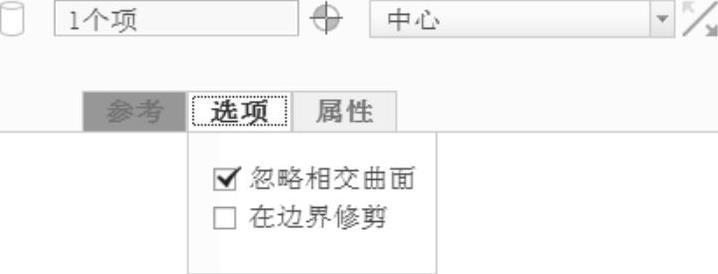

图5-198 “选项”面板
●“属性”面板：在Creo Parametric浏览器中查看有关包络特征的信息，并可为特征输入一个用户定义名称。
创建包络基准曲线的简单实例如下。
1）单击
（打开）按钮，弹出“文件打开”对话框。从随书光盘中的“CH5”文件夹中选择“bc_5_bl.prt”文件，单击“打开”按钮。该文件中的实体模型和草绘如图5-199所示。
2）在功能区的“模型”选项卡中单击“编辑”→
（包络）按钮，打开“包络”选项卡。
3）在模型中选择要包络到另一曲面上的草绘基准曲线。预览几何将显示该工具在默认包络方向找到的第一个实体或面组上的包络基准曲线，如图5-200所示。

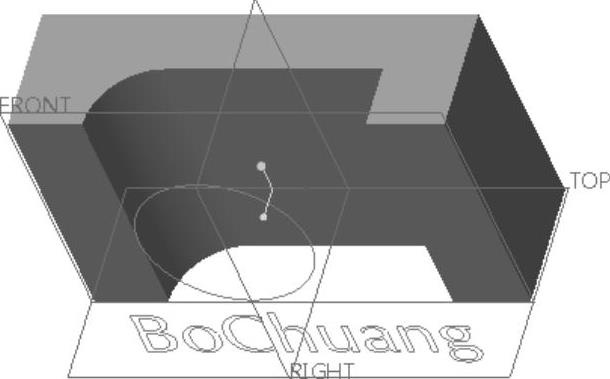

图5-199 实体模型和草绘

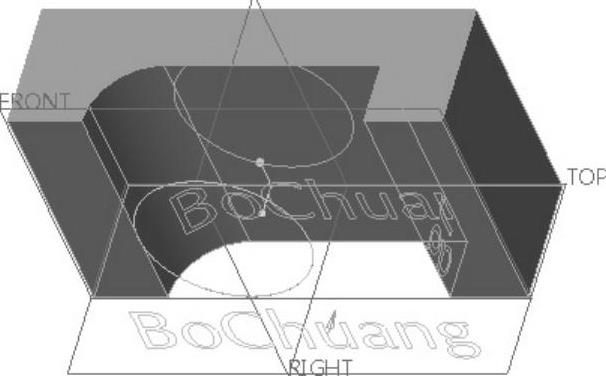

图5-200 选择草绘
4）在“包络”选项卡中单击
（完成）按钮，草绘基准曲线被包络到选定的曲面上，同时“草绘1”被自动隐藏，如图5-201所示。

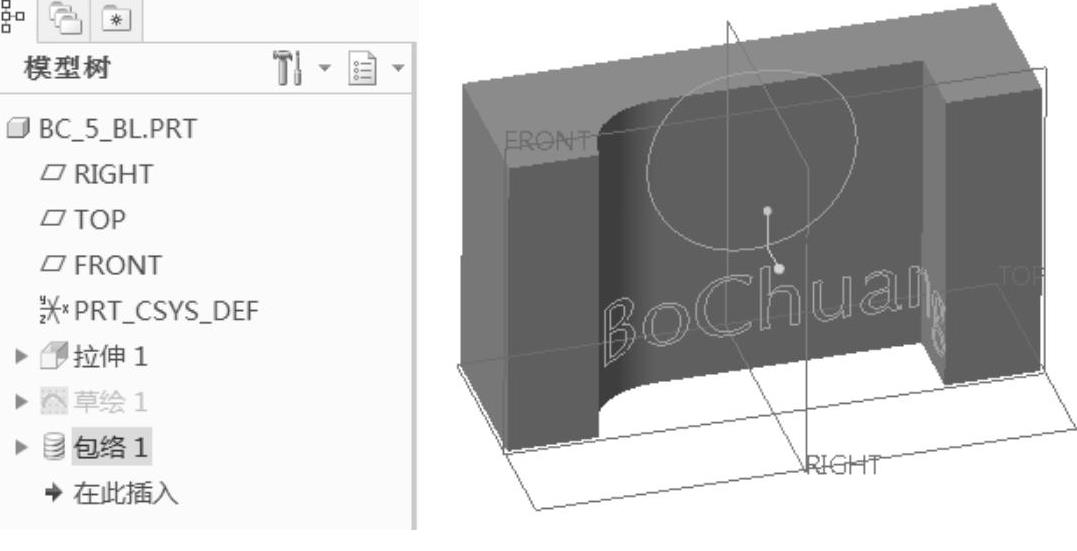

图5-201 创建包络基准曲线
