使用“移除”工具命令,可以进行移除几何操作,而不需要改变特征的历史记录,也不需要重定参考或重新定义一些其他特征。在移除几何时,系统会延伸或修剪邻近的曲面,以收敛和封闭空白区域。
要创建移除特征,首先在图形窗口中选取曲面、曲面集、目的曲面或单个封闭环链,接着在功能区的“模型”选项卡中单击“编辑”→(移除)按钮,打开“移除曲面”选项卡。值得注意的是,该选项卡上出现的收集器会依所选参考的不同而有所差异。如果在进入“移除”工具命令之前选取了曲面、曲面集或目的曲面作为参考,则“移除曲面”选项卡会包含“要移除的曲面”收集器,如图5-184所示;如果在进入“移除”工具命令之前选择了边链作为参考,则“移除曲面”选项卡会包含“要移除的边”收集器,如图5-185所示。然后使用“选项”面板为移除特征设置相关的选项,同时Creo Parametric会提供不同的解决方案来创建移除特征。在“选项”面板中单击“上一个”按钮和“下一个”按钮,可在各个可用的解决方案之间进行切换,以便选择最符合设计要求的解决方案。

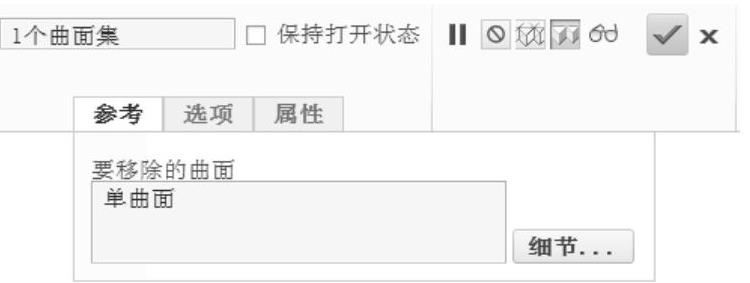

图5-184 “移除曲面”选项卡1
图5-185 “移除曲面”选项卡2
注意:单击“下一个”按钮时,Creo Parametric在尝试寻找最佳解决方案时可能会停止响应或需要较长的时间。通常,当单击“下一个”按钮时,Creo Parametric会因不存在解决方案而停止响应,此时,如果要中断检查并继续使用Creo Parametric,则单击状态栏上旁的图标按钮。
下面通过一个典型实例介绍如何从实体或面组中移除曲面,如何封闭面组中的间隙。
1.打开素材文件

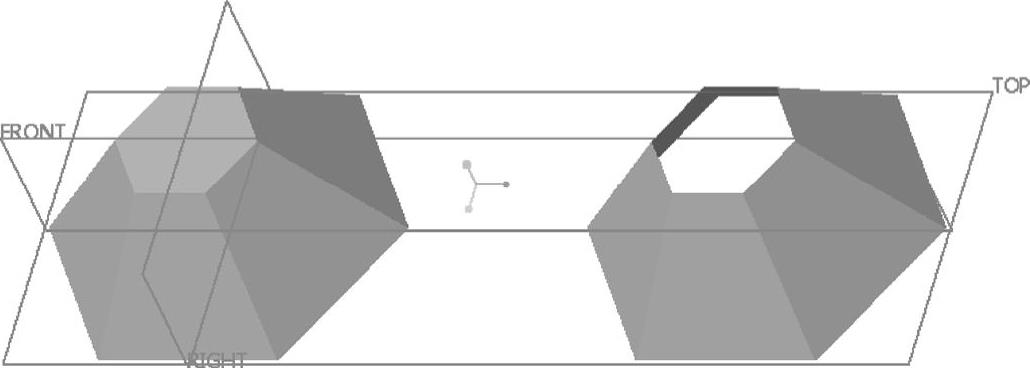

单击(打开)按钮,弹出“文件打开”对话框。从随书光盘中的“CH5”文件夹中选择所示“bc_5_yc_1.prt”文件,单击“打开”按钮。该文件中的实体模型和曲面几何如图5-186所示。
图5-186 原始实体模型和曲面几何
2.从实体或面组中移除曲面
1)选择要移除的实体面,如图5-187所示。
2)在功能区的“模型”选项卡中单击“编辑”→(移除)按钮,打开“移除曲面”选项卡。移除曲面后的零件的预览,如图5-188所示。

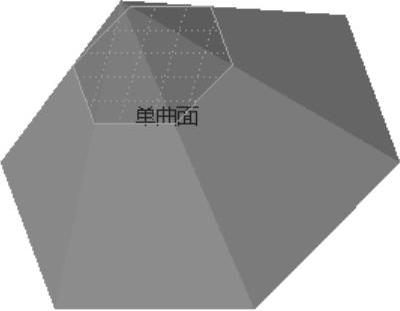

图5-187 选择要移除的实体面

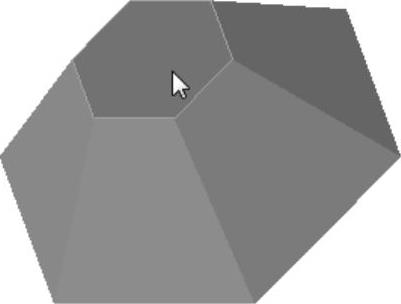

图5-188 移除曲面后的零件预览
3)在“移除曲面”选项卡中单击“选项”标签,打开“选项”面板,从中可以选择“实体”单选按钮或“曲面”单选按钮来指定附件连接类型,其默认选择“实体”单选按钮,如图5-189所示。

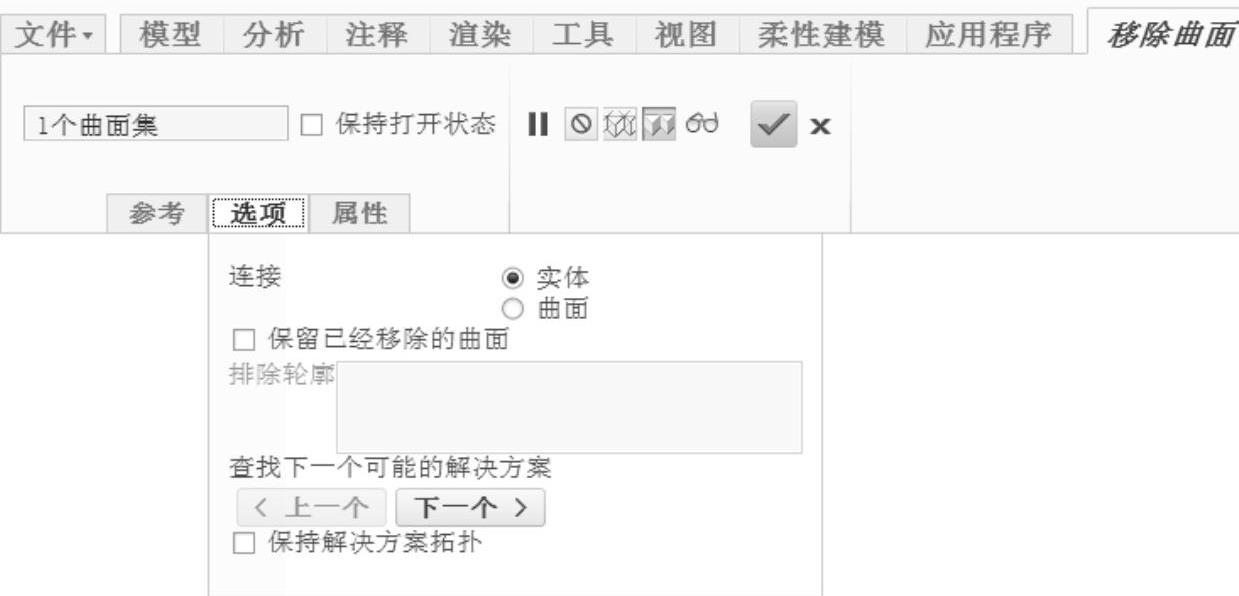

图5-189 “移除曲面”选项卡的“选项”面板
●“实体”:创建实体类型的附件。(www.chuimin.cn)
●“曲面”:创建曲面类型的附件。
4)在“移除曲面”选项卡中单击(完成)按钮。“移除1”特征出现在模型树和图形窗口中,如图5-190所示。

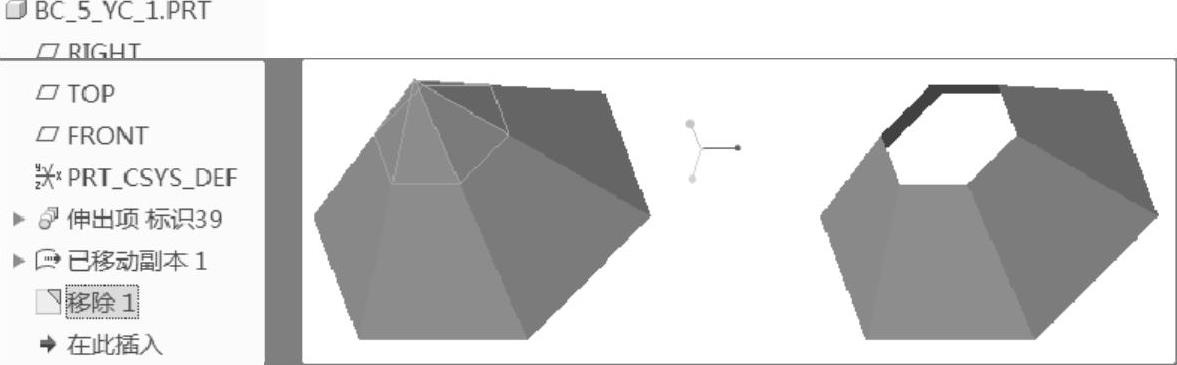

图5-190 创建“移除1”特征
3.封闭面组中的间隙
1)结合〈Ctrl〉键选择面组中的间隙边,如图5-191所示。为了便于选择间隙边,可以将“选择过滤器”的选项设置为“几何”。
图5-191 选择面组中的间隙边
2)在功能区的“模型”选项卡中单击“编辑”→(移除)按钮,打开“移除曲面”选项卡。此时显示附件连接的预览,如图5-192所示。
3)在“移除曲面”选项卡中单击“选项”标签,打开“选项”面板,从中选择“相同面组”单选按钮或“新面组”单选按钮,默认选择“相同面组”单选按钮,如图5-193所示。
图5-192 显示附件连接的预览

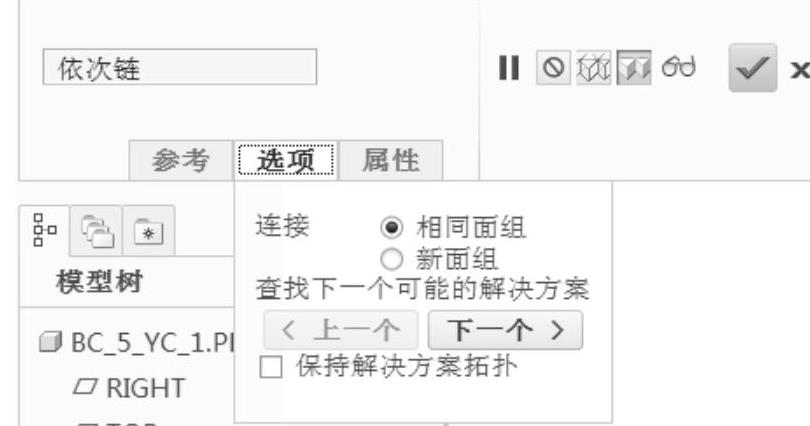

图5-193 “移除曲面”选项卡的“选项”面板
●“相同面组”:延伸现有面组并完成“移除曲面”特征。
●“新面组”:将新的面组连接至现有面组,以完成“移除曲面”特征。

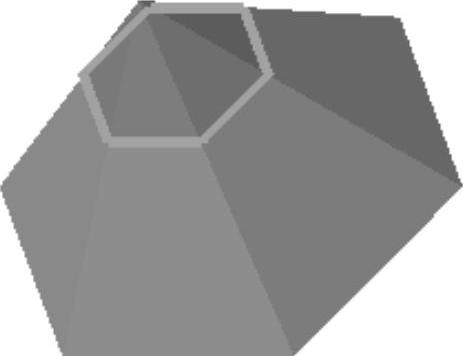

4)在“移除曲面”选项卡中单击(完成)按钮。“移除2”特征出现在模型树和图形窗口中,如图5-194所示。

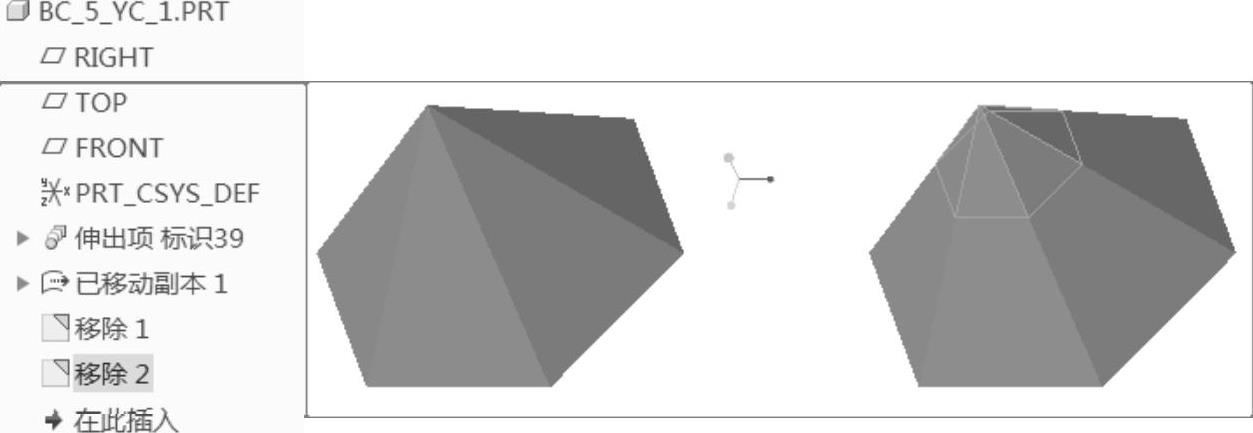

图5-194 创建“移除2”特征
应用说明:在实际设计工作中,某些场合下,除了常使用一次移除来获取所需的模型结果,还可以根据实际情况使用二次移除来移除悬垂、显示拉伸特征等。图5-195所示的示例,是使用二次移除的一个典型实例。

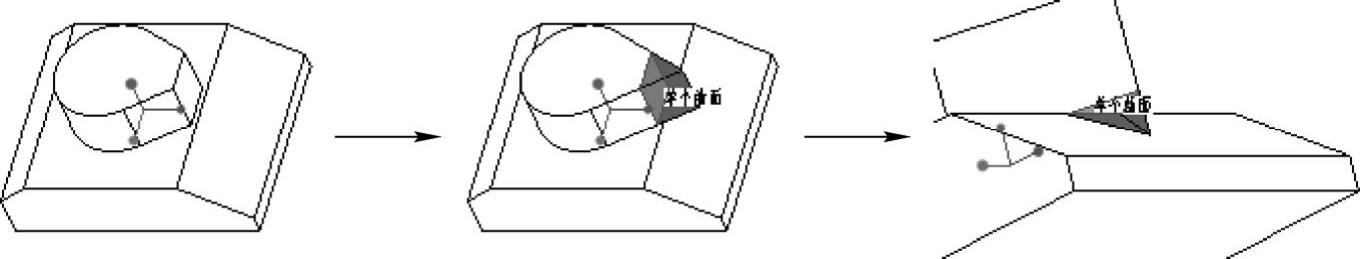

图5-195 使用二次移除来移除悬垂
