Creo Parametric加厚特征使用预定的曲面特征或面组几何将薄材料部分添加到设计中，如图5-169所示，或从其中移除薄材料部分，如图5-170所示。

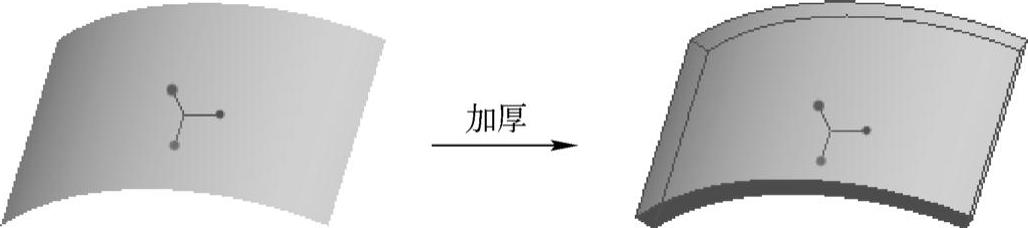

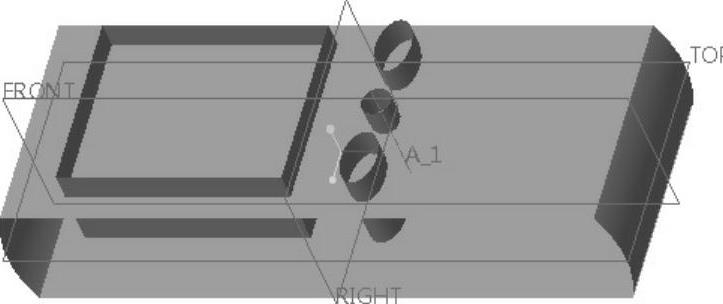

图5-169 加厚曲面生成实体

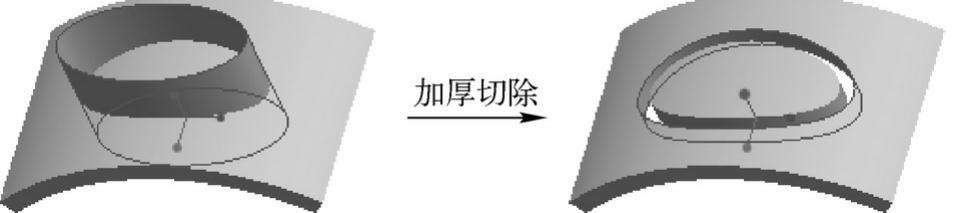

图5-170 通过曲面加厚的方式切除实体材料

创建加厚特征要求执行的操作包括：

1）选取一个开放的或闭合的面组作为参考。

2）确定使用参考几何的方法，如添加或移除薄材料部分。

3）定义加厚特征几何的厚度方向。

在创建加厚特征之前，应该确保在设计中有适当的曲面或面组。选择要进行加厚操作的曲面或面组几何，接着在功能区的“模型”选项卡的“编辑”组中单击（加厚）按钮，打开图5-171所示的“加厚”选项卡。

图5-171 “加厚”选项卡

“加厚”选项卡中各主要组成要素的功能含义如下。

●：用实体材料填充加厚的面组，即使用选定的曲面或面组创建实体体积块。

●：使用选定的曲面或面组移除材料。

●:利用此尺寸组合框控制厚度特征的材料厚度。下拉列表中包含最近使用的尺寸值。

●：用于切换加厚特征的材料方向。单击该按钮，可以从一侧转到另一侧，然后两侧循环切换材料侧。

● “参考”面板：该面板包含有关加厚特征参考的信息并允许对其进行修改。该面板包含面组收集器。

●“选项”面板：该面板如图5-172所示。用户可以根据要求从下拉列表框中选择“垂直于曲面”“自动拟合”或“控制拟合”选项来控制曲面加厚。当选择“垂直于曲面”选项时，在某些设计场合下可在“排除曲面”收集器的框中单击，将其激活，然后选择单个或多个曲面以从加厚操作中排除，而要排除的曲面则会出现在“排除曲面”收集器中。

●“属性”面板：在该面板中可以重命名加厚特征，可以查看该加厚特征的详细信息。执行加厚操作的综合实例如下。

1)单击（打开）按钮，弹出“文件打开”对话框。从随书光盘中的“CH5”文件夹中选择“bc_5jh_l.prt”文件，单击“打开”按钮。该文件中的原始曲面模型如图5-173所示。

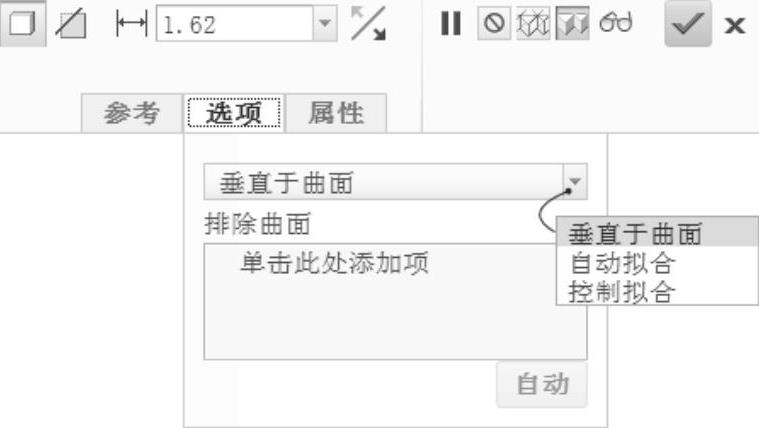

图5-172 “加厚”选项卡的“选项”面板

(www.chuimin.cn)

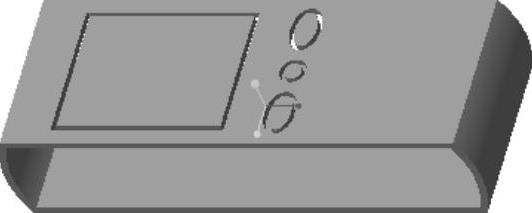

图5-173 原始曲面模型

2）选择图5-174所示的曲面（鼠标光标所指）。

3）在功能区的“模型”选项卡的“编辑”组中单击（加厚）按钮。

4）在“加厚”选项卡中的尺寸组合框中输入厚度“1.68”，如图5-175所示。

图5-174 选择要加厚的曲面

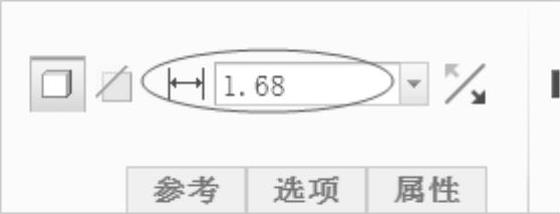

图5-175 输入加厚厚度

5）在“加厚”选项卡中单击（完成）按钮，完成该加厚曲面的模型效果如图5-176所示。

6）选择图5-177所示的曲面（鼠标光标所指）。

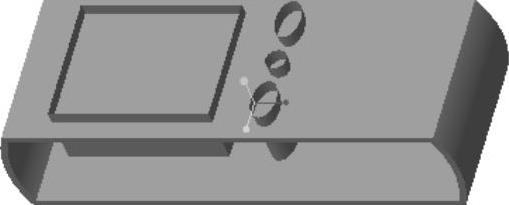

图5-176 加厚曲面的效果

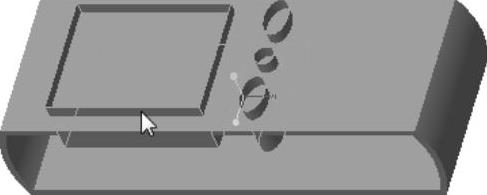

图5-177 选择所需的曲面

7）在“编辑”组中单击（加厚）按钮，打开“加厚”选项卡。

8）在“加厚”选项卡中单击（使用选定的曲面或面组以加厚方式去除材料）按钮。

9）在“加厚”选项卡中的尺寸组合框中输入厚度值“1”。

10）在“加厚”选项卡中单击（反转结果几何的方向）按钮两次，使加厚侧方向为向两侧，如图5-178所示。

11）在“加厚”选项卡中单击（完成）按钮，完成效果如图5-179所示。

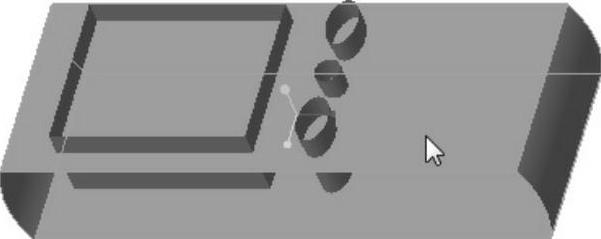

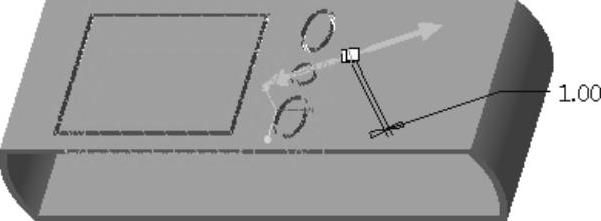

图5-178指定加厚方向

图5-179 完成的加厚效果
