使用“填充”工具命令，可以创建一类平整曲面特征，该特征被称为填充特征。它是通过其边界定义的一种平整曲面封闭环特征，通常用于加厚曲面，或与其他曲面合并成一个整体面组。

1．创建填充特征的方式

创建填充特征的方式主要分以下两种。

方式1：使用草绘器创建填充特征的独立截面。当填充工具处于打开状态时可以创建此截面。

方式2：选择现有的草绘特征（草绘基准曲线）。可以从当前模型或另一模型中选择草绘特征，得到的填充特征将使用从属截面作为参考。此截面与父草绘特征完全相关。

2．典型操作实例

创建填充曲面的典型操作实例如下。

1）单击（新建）按钮，打开“新建”对话框，设置类型为“零件”，子类型为“实体”，输入名称为“bc_5_tc”，取消选中“使用默认模板”复选框，单击“确定”按钮；弹出“新文件选项”对话框，选择“mmns_part_solid”模板，单击“确定”按钮，进入草绘模式。

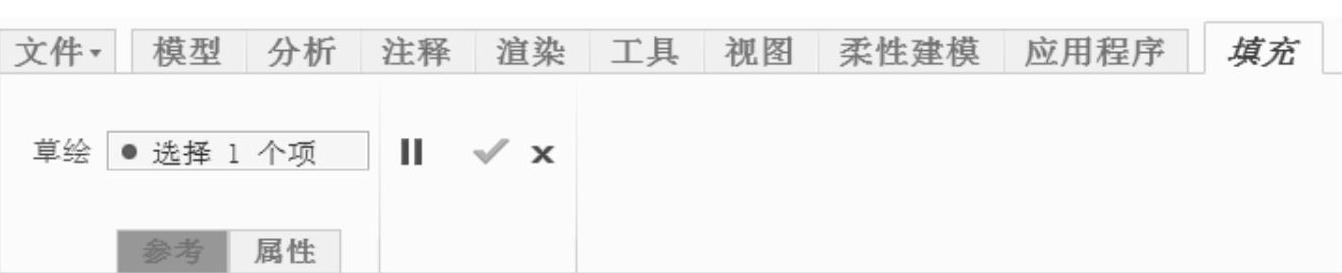

2)在功能区的“模型”选项卡的“曲面”组巾单击（填充）按钮，打开图5-136所示的“填充”选项卡。

(www.chuimin.cn)

图5-136 “填充”选项卡

3）在“填充”选项卡中单击“参考”标签以打开“参考”面板，接着单击该面板中的“定义”按钮，弹出“草绘”对话框。选择TOP基准平面为草绘平面，以RIGHT基准平面为“右”方向参考，单击“草绘”按钮，进入草绘模式。在本例中也可以不用打开“参考”面板，而是直接从图形窗口选择TOP基准平面作为草绘平面，从而快速进入草绘模式。

4）绘制图5-137所示的闭合图形，单击（确定）按钮。
