使用“相交”工具命令,可以在曲面与其他曲面或基准平面相交处创建曲线,也可以在两个草绘或草绘后的基准曲线(被拉伸后成为曲面)相交位置处创建曲线。所创建的曲线通常被称为“相交曲线”或“交截曲线”。
1.在曲面与其他曲面或基准平面相交处创建曲线
在曲面与其他曲面或基准平面相交处创建曲线的操作步骤如下。
1)选择其中一个曲面。
2)按住<Ctrl)键选择另一个要相交的曲面或基准平面,并使其都保留在所选项目中。
3)在功能区的“模型”选项卡的“编辑”组中单击(相交)按钮,即可在所选的两个对象相交处创建相交曲线。通过两相交曲面创建曲线的示例如图5-131所示。

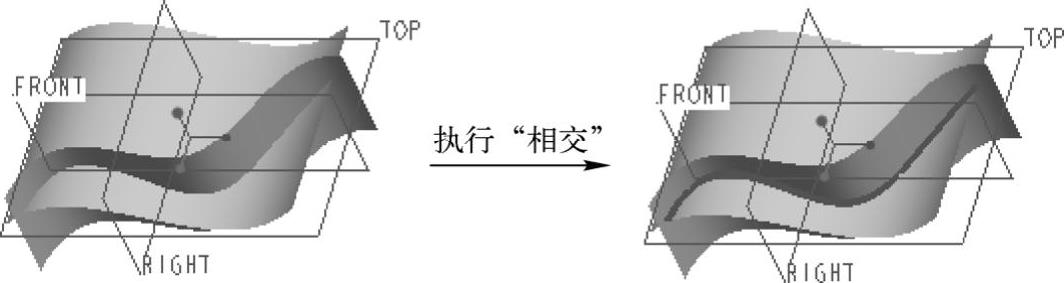

图5-131 通过两相交曲面创建曲线
2.通过两个草绘创建“二次投影”相交的曲线
通过两个草绘创建“二次投影”相交的曲线的操作实例如下。
1)单击(新建)按钮,打开“新建”对话框,设置类型为“零件”,子类型为“实体”,输入名称为“bc_5_xianjiao”,取消选中“使用默认模板”复选框,单击“确定”按钮;弹出“新文件选项”对话框,选择“mmns_part_solid”模板,单击“确定”按钮,进入草绘模式。
2)在“基准”组中单击(草绘)按钮,弹出“草绘”对话框。选择FRONT基准平面为草绘平面,以RIGHT基准平面为“右”方向参考,单击“草绘”按钮。绘制图5-132所示的一段椭圆弧(为整个椭圆的四分之一),单击(确定)按钮。

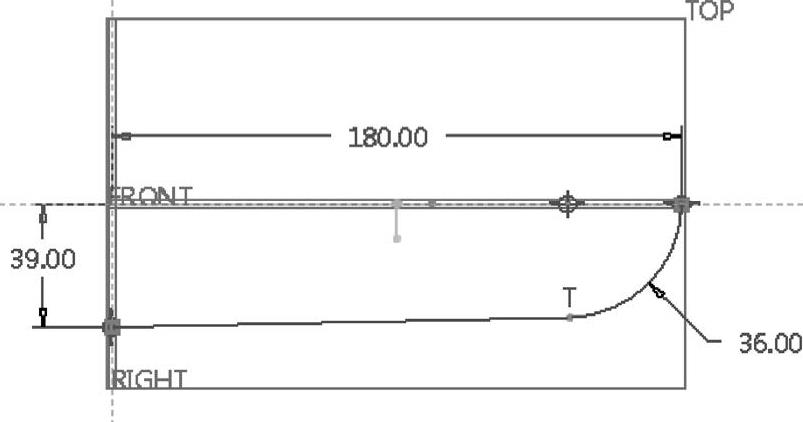

3)在“基准”组中单击(草绘)按钮,弹出“草绘”对话框。选择TOP基准平面为草绘平面,以RIGHT基准平面为“右”方向参考,单击“草绘”按钮。绘制图5-133所示的曲线,单击(确定)按钮。(www.chuimin.cn)
图5-132 草绘1
图5-133 草绘2(绘制曲线)

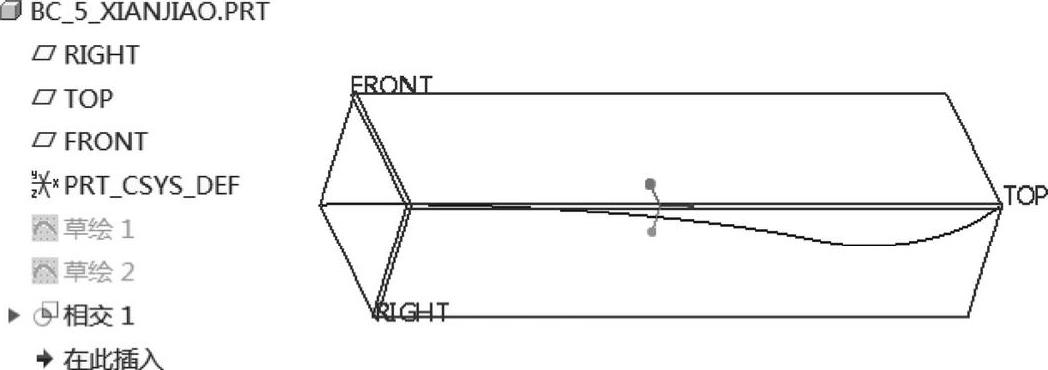

4)在模型树中选择“草绘1”,按住〈Ctrl〉键的同时选择“草绘2”,接着在功能区的“模型”选项卡的“编辑”组中单击(相交)按钮。创建的交截曲线如图5-134所示,同时系统自动隐藏“草绘1”和“草绘2”。
3.编辑定义相交特征
在实际设计工作中,有时候需要重定义相交草绘或曲面。其方法很简单,即先选择要编辑定义的“相交”特征,右击并从弹出的快捷菜单中单击(编辑定义)按钮,打开相交工具用户界面,接着收集新的草绘或曲面,新的草绘或曲面被用于相交及生成新的预览几何,然后单击(完成)按钮。
图5-134 创建交截曲线
可以在相交特征中断开参考草绘的链接并编辑内部草绘。其方法是执行对该相交曲线进行编辑定义时打开“曲线相交”选项卡,此时单击“参考”标签,打开图5-135所示的“参考”面板,该面板带有两个相交草绘的收集器。单击相应的“断开链接”按钮,中断与指定草绘的相关性,并生成作为内部草绘的副本,系统将该“断开链接”按钮变更为“编辑”按钮;之后单击“编辑”按钮,进入草绘模式编辑内部草绘。
图5-135 “曲线相交”选项卡的“参考”面板(适用于相交曲线)
