“投影草绘”方法是指创建草绘或将现有草绘复制到模型中来进行投影。下面结合一个操作实例,介绍如何使用投影草绘的方式创建投影曲线。
1)单击(打开)按钮,弹出“文件打开”对话框。从随书光盘中的“CH5”文件夹中选择“bc_5_tyqx_1.prt”,单击“打开”按钮。该文件中存在的原始曲面如图5-107所示。
2)在功能区的“模型”选项卡的“编辑”组中单击(投影)按钮,打开“投影”选项卡。
3)在“投影”选项卡中单击“参考”标签,打开“参考”面板。
4)在“参考”面板的第一个下拉列表框中选择“投影草绘”选项,如图5-108所示。接着单击“定义”按钮,弹出“草绘”对话框。

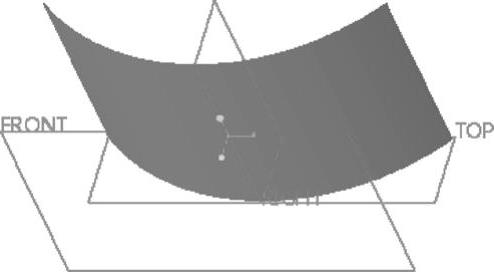

图5-107 原始曲面

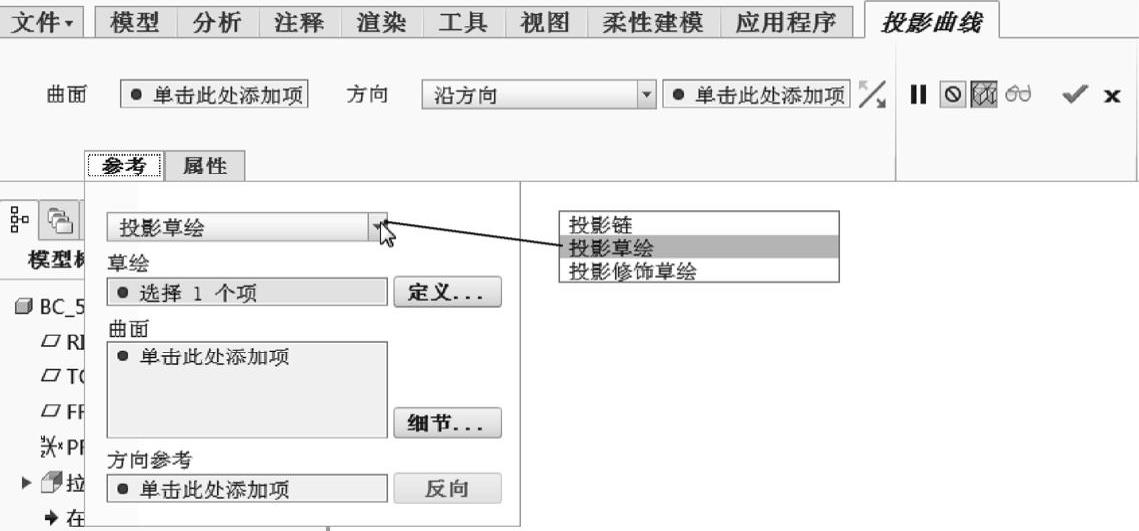

图5-108 在“参考”面板中选择“投影草绘”选项
5)选择FRONT基准平面作为草绘平面,以RIGHT基准平面为“右”方向参考,然后单击“草绘”对话框中的“草绘”按钮,进入草绘器。
6)通过(选项板)工具的“四角星”功能绘制图5-109所示的图形,然后单击(确定)按钮,完成草绘并退出草绘器。(www.chuimin.cn)

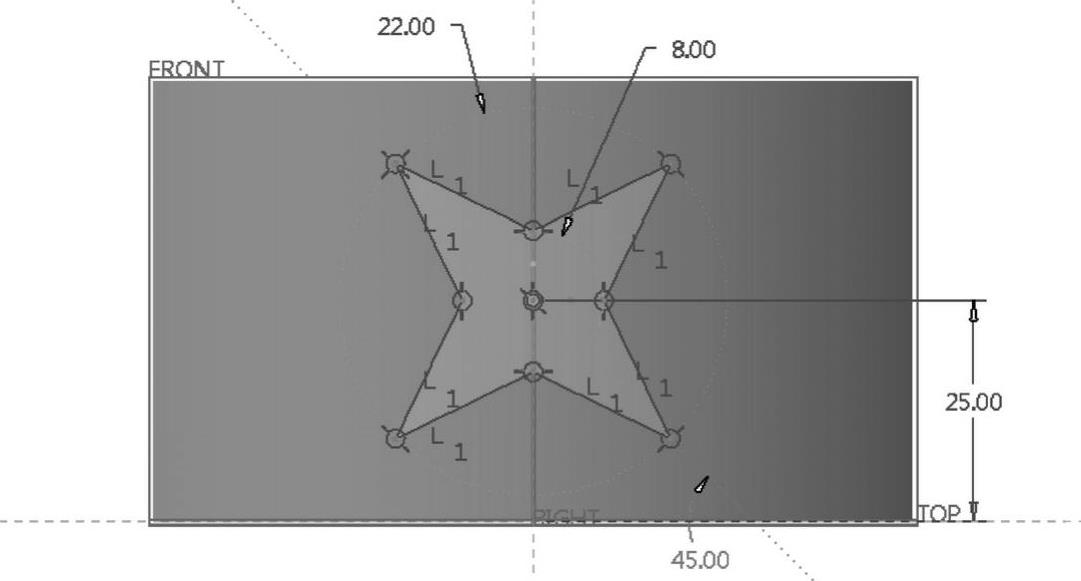

图5-109 绘制图形
7)系统提示选择一组曲面以将曲线投影到其上。在模型窗口中单击拉伸曲面。
8)“方向”选项设置为“沿方向”,接着在图5-110所示的方向参考收集器中单击,从而激活该收集器,然后选择FRONT基准平面。
9)在“投影”选项卡中单击(完成)按钮,创建的投影曲线如图5-111所示。
图5-110 激活方向参考收集器

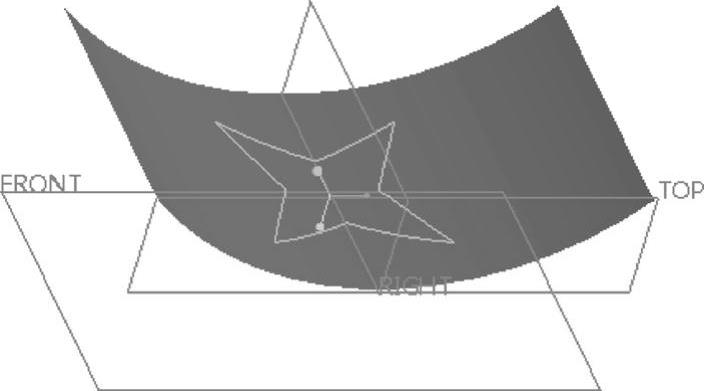

图5-111 创建投影曲线
