Creo3.0点阵列入门与精通，具体操作与效果
【摘要】：点阵列是指通过将阵列成员放置在点或坐标系上来创建一个阵列。3）在“阵列”选项卡的阵列类型列表框中选择“点”选项，此时“阵列”选项卡中的内容如图5-102所示。其中，按钮用于使用来自内部或外部草绘的点，按钮用于使用来自基准点特征的点，收集器用于选择包含点图元的草绘以定位成员。图5-101 原始实体特征图5-102 创建点阵列的“阵列”选项卡4）打开“参考”面板，单击“定义”按钮，弹出“草绘”对话框。图5-103 绘制几何点图5-104 阵列结果
点阵列是指通过将阵列成员放置在点或坐标系上来创建一个阵列。操作范例如下。
1）打开随书光盘“CH5”文件夹中的“bc_m5_dzl.prt”文件，文件中存在的原始实体特征如图5-101所示。
2）选择要阵列的拉伸实体特征，在功能区的“模型”选项卡的“编辑”组中单击
（阵列）按钮，打开“阵列”选项卡。
3）在“阵列”选项卡的阵列类型列表框中选择“点”选项，此时“阵列”选项卡中的内容如图5-102所示。其中，
按钮用于使用来自内部或外部草绘的点，
按钮用于使用来自基准点特征的点，
收集器用于选择包含点图元的草绘以定位成员。

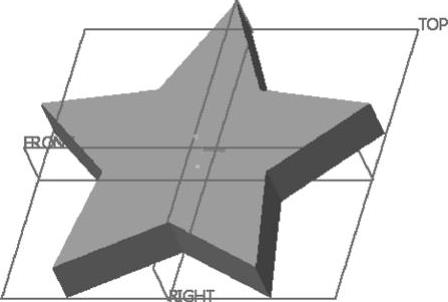

图5-101 原始实体特征

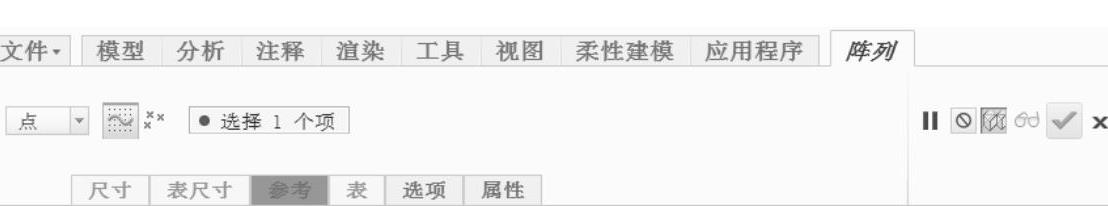

图5-102 创建点阵列的“阵列”选项卡(www.chuimin.cn)
4）打开“参考”面板，单击“定义”按钮，弹出“草绘”对话框。选择TOP基准平面作为草绘平面，默认以RIGHT基准平面作为“右”方向参考，然后单击“草绘”对话框中的“草绘”按钮，进入草绘模式。
5）在功能区的“草绘”选项卡的“基准”组中单击
（几何点）按钮，依次绘制图5-103所示的几何点（一共5个几何点），然后单击
（确定）按钮。
6）在“阵列”选项卡中单击
（完成）按钮，阵列结果如图5-104所示。

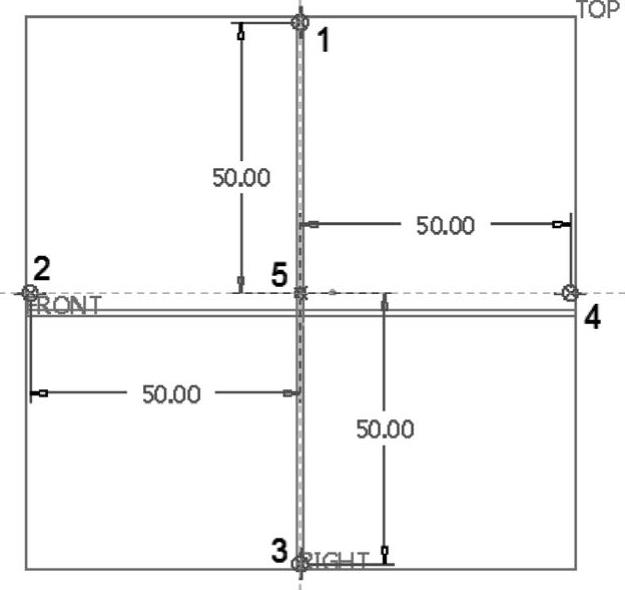

图5-103 绘制几何点

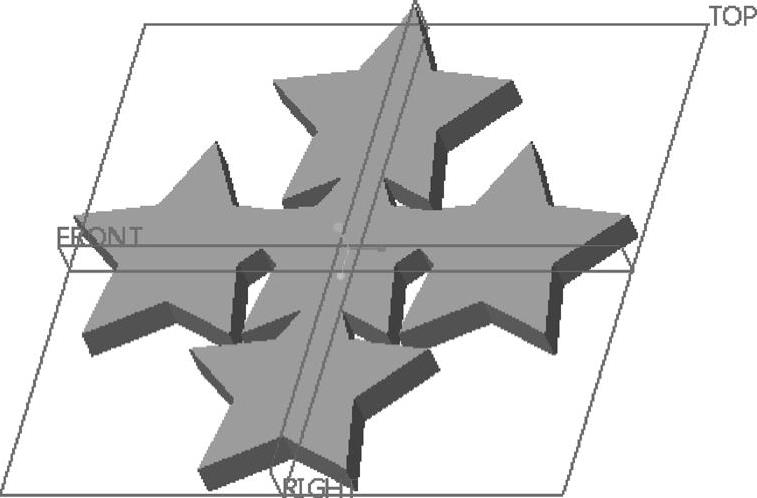

图5-104 阵列结果
