参考阵列是指通过参考另一阵列来创建的阵列，即参考阵列将一个特征阵列复制在其他阵列特征的“上部”。需要注意的是，如果增加的特征不使用初始阵列的特征来获得其几何参考，那么就不能为该新特征使用参考阵列。

1．创建参考阵列的方法及步骤

创建参考阵列的典型方法及步骤说明如下。

1）选取要阵列的特征，该选定特征必须参考另一被阵列的特征。

2）在功能区的“模型”选项卡的“编辑”组中单击（阵列）按钮，打开“阵列”选项卡。如果选定特征可以被单独阵列（如同轴孔)，则其默认阵列类型被设置为“参考”。在模型窗口中，阵列导引用加以标明，阵列成员则用加以标明。

3）如果要排除某个位置的阵列成员，可以单击相应的黑点，使黑点变为白色显示，以此表明该阵列成员已被排除。如果要恢复该阵列成员，则可以在重定义阵列时随时再次单击该白点。

4)在“阵列”选项卡中单击（完成）按钮，Creo Parametric将阵列选定的特征。

2．应用参考阵列的操作实例

应用参考阵列的操作实例如下。

(1)打开零件文件

单击（打开）按钮，弹出“文件打开”对话框。从随书光盘中的“CH5”文件夹中选择“bc_5_czzl_l.prt”，单击“打开”按钮。该文件中存在的原始实体模型如图5 93所示。

(2)创建轴阵列

1)选择图5 94所示的孔特征。

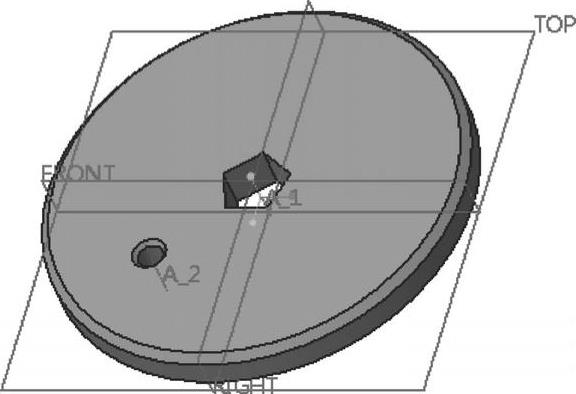

图5-93 原始实体模型

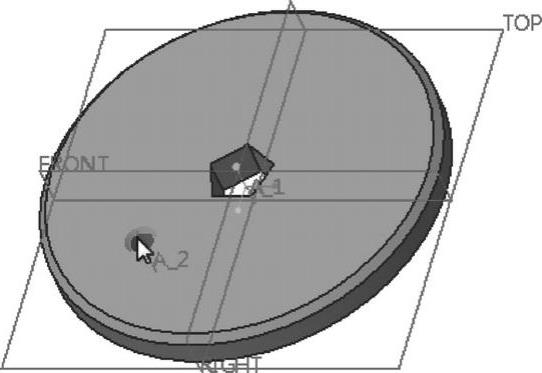

图5-94 选择孔特征

2）在功能区的“模型”选项卡的“编辑”组中单击（阵列）按钮，打开“阵列”选项卡。

3）从“阵列”选项卡的阵列类型列表框中选择“轴”选项，接着在模型中选择中心轴线“A_1”。

4）设置第一方向的阵列成员数为“6”，设置轴阵列的相邻成员间的角度间距为“60°”。

5）单击（完成）按钮，创建的轴阵列如图5-95所示。

（3）参考一个阵列成员创建切口

1）在“形状”组中单击（拉伸）按钮，打开“拉伸”选项卡。(www.chuimin.cn)

2）默认时，“拉伸”选项卡中的（创建实体）按钮处于被选中的状态。在“拉伸”选项卡中单击（去除材料）按钮。

3）打开“放置”面板，接着单击“定义”按钮，弹出“草绘”对话框。选择图5-96所示的实体表面作为草绘平面，以RIGHT基准平面为“右”方向参考，单击“草绘”按钮，进入草绘模式。

图5-95 创建轴阵列

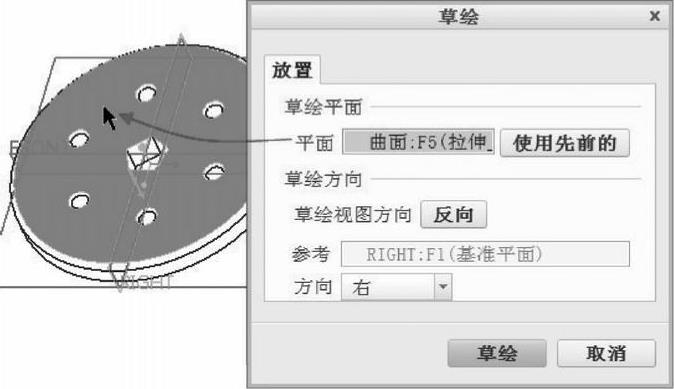

图5-96 定义草绘平面及草绘方向

4）单击（同心圆）按钮，绘制两个同心圆，接着单击（线链）按钮绘制所需的直线段，然后对图形进行修剪，得到的拉伸切除的截面如图5-97所示。单击（确定）按钮。

5）在“拉伸”选项卡中设置“侧1”的拉伸深度为“2”。

6）在“拉伸”选项卡中单击（完成）按钮，半切口效果如图5-98所示。

图5-97 绘制截面

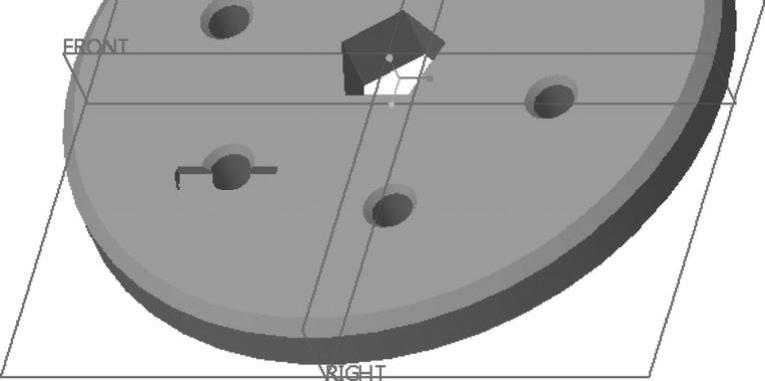

图5-98 半切口效果

（4）创建参考阵列

1）确保刚创建的半切口处于被选中的状态。在功能区的“模型”选项卡的“编辑”组中单击（阵列）按钮，打开“阵列”选项卡。

2）此时，“阵列”选项卡和模型如图5-99所示。系统默认的阵列类型选项为“参考”。

3）在“阵列”选项卡中单击（完成）按钮，创建的参考阵列如图5-100所示。

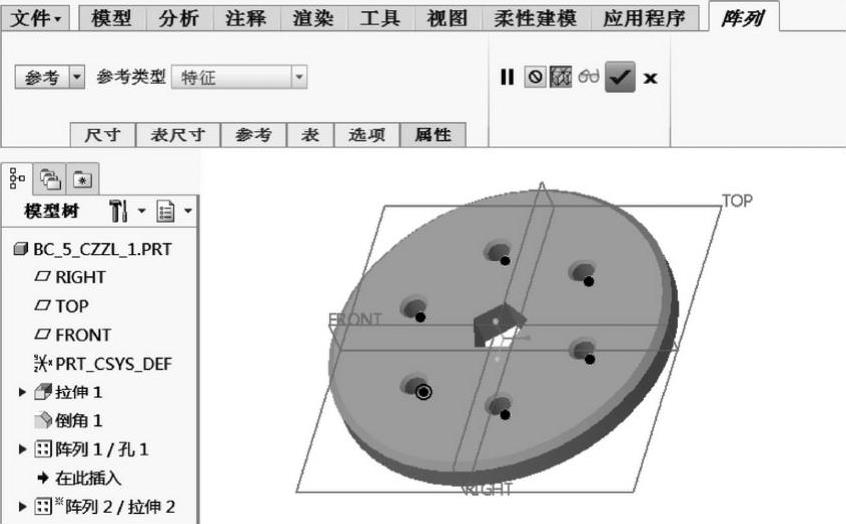

图5-99 “阵列”选项卡和模型显示

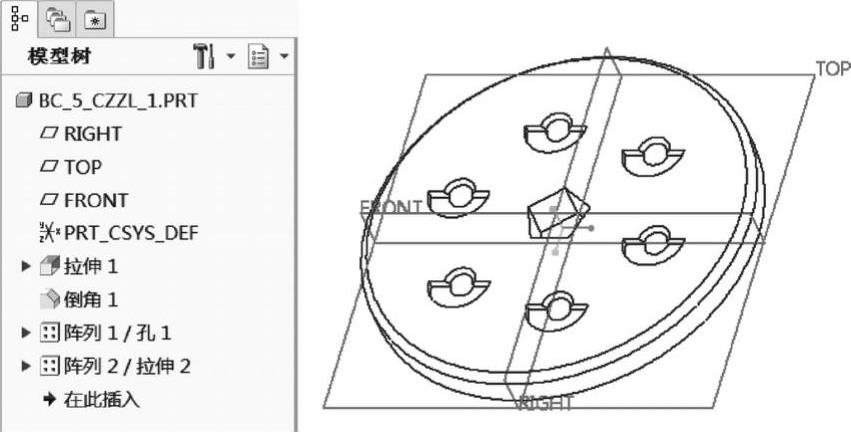

图5-100 创建参考阵列
