曲线阵列是指通过指定沿着曲线的阵列成员间的距离或阵列成员的数目来创建的阵列。要创建曲线阵列,需要草绘一条曲线或选择一条草绘基准曲线,而曲线阵列的起始点在默认情况下位于曲线的起点。在实际应用中,通常将阵列导引放置在曲线的开始位置处,以确保沿曲线精确对齐阵列成员。对于开放的草绘曲线,阵列的方向通常为从曲线的起点到曲线的终点;对于封闭的草绘曲线,阵列的方向可以是自选定顶点的任意一侧;对单个图元的封闭的草绘,分割草绘以选择起点。
下面结合简单的操作实例辅助介绍如何创建曲线阵列。
1)单击(打开)按钮,弹出“文件打开”对话框。从随书光盘中的“CH5”文件夹中选择“bc_5_qxzl_1.prt”,单击“打开”按钮。该文件中存在的原始实体模型如图5-88所示。
2)选择“孔1”特征,接着在功能区的“模型”选项卡的“编辑”组中单击(阵列)按钮,打开“阵列”选项卡。
3)在“阵列”选项卡的阵列类型列表框中选择“曲线”选项。
4)在“阵列”选项卡中单击“参考”选项标签,打开“参考”面板,如图5-89所示,然后单击该面板中的“定义”按钮,弹出“草绘”对话框。

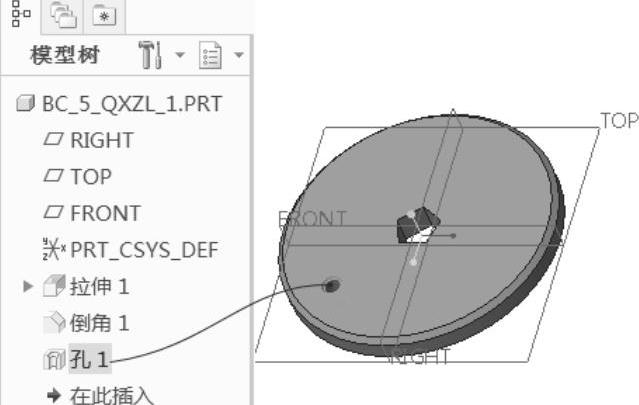

图5-88 原始实体模型

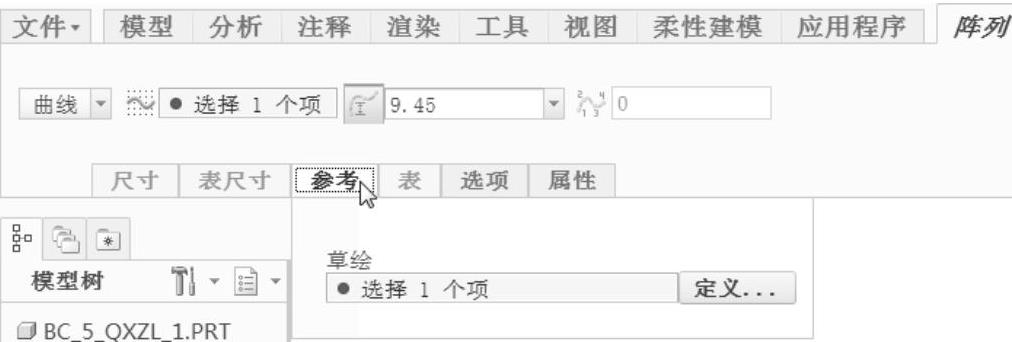

图5-89 打开“参考”面板
5)选择TOP基准平面为草绘平面,以RIGHT基准平面为“右”方向参考,单击“草绘”按钮,进入草绘模式。(www.chuimin.cn)
6)草绘图5-90所示的基准曲线,单击(确定)按钮。值得注意的是,在绘制基准曲线的过程中,可以在功能区“草绘”选项卡中的“设置”组中单击(参考)按钮,利用弹出的“参考”对话框指定相关的绘图和标注参考。
7)在“阵列”选项卡中选中(设置沿曲线的阵列成员数目)按钮,输入沿曲线的阵列成员的数量“8”(包括沿曲线的阵列导引在内)。也可以选中(设置沿曲线的阵列成员间的间距)按钮来设置相应的间距。

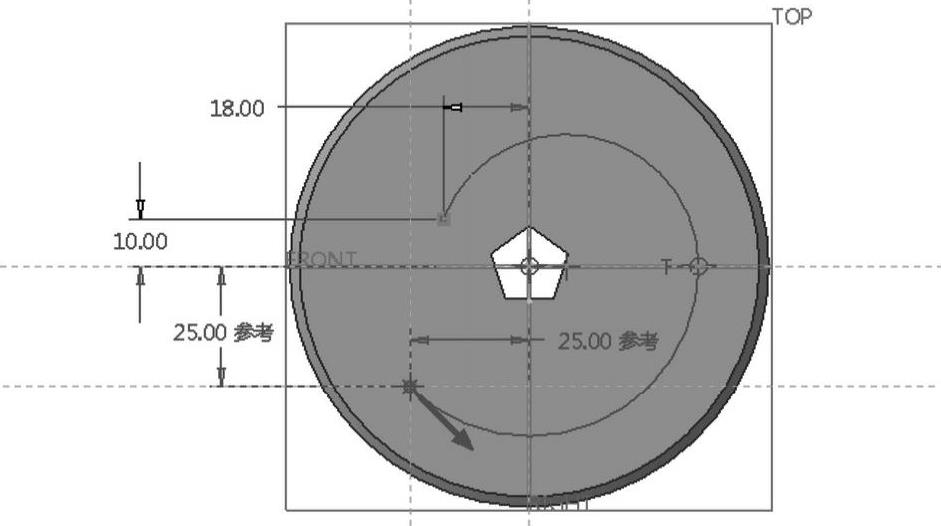

图5-90 绘制曲线
8)排除某个位置的阵列成员。使用鼠标光标单击相应的黑点,则黑点将变为白色,表明所单击的阵列成员已被排除。在本例中,设置要排除的阵列成员如图5-91所示。
9)在“阵列”选项卡中单击(完成)按钮,完成该曲线阵列的效果如图5-92所示。
图5-91 设置要排除的阵列成员

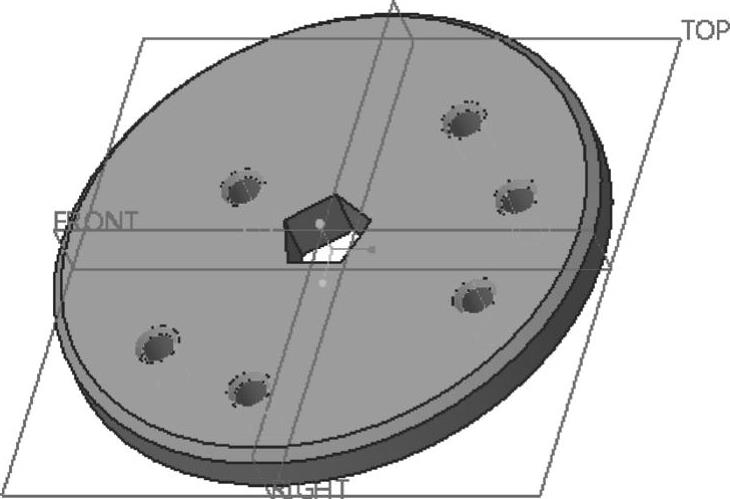

图5-92 完成曲线阵列
