Creo3.0表阵列的创建方法及典型步骤
【摘要】：下面以操作实例的形式来辅助介绍表阵列的创建方法及其典型步骤。图5-82 原始实体模型图5-83 选择小圆柱体3）在“阵列”选项卡的阵列类型列表框中选择“表”选项。图5-85 “阵列”选项卡6）在表中为每个阵列成员添加一行，并指定其尺寸值。图5-86 编辑阵列表7）在表编辑窗口的“文件”菜单中选择“保存”命令，接着从该“文件”菜单中选择“退出”命令，返回到“阵列”选项卡。
表阵列是指通过使用阵列表并为每一阵列实例指定尺寸值来创建的阵列，这类阵列可以比较复杂或是不规则的阵列。可以为一个阵列建立多个表，这样通过变换阵列的驱动表，即可方便地改变阵列。
下面以操作实例的形式来辅助介绍表阵列的创建方法及其典型步骤。
1）单击
（打开）按钮，弹出“文件打开”对话框。从随书光盘中的“CH5”文件夹中选择“bc_5_bzl_1.prt”，单击“打开”按钮。该文件中存在的原始实体模型如图5-82所示。
2）在模型窗口中选择图5-83所示的小圆柱体，接着在功能区的“模型”选项卡的“编辑”组中单击
（阵列）按钮，打开“阵列”选项卡。

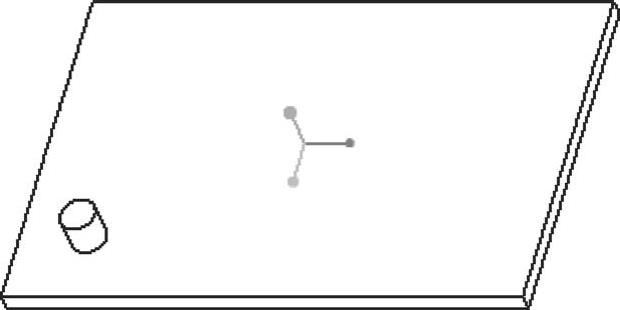

图5-82 原始实体模型

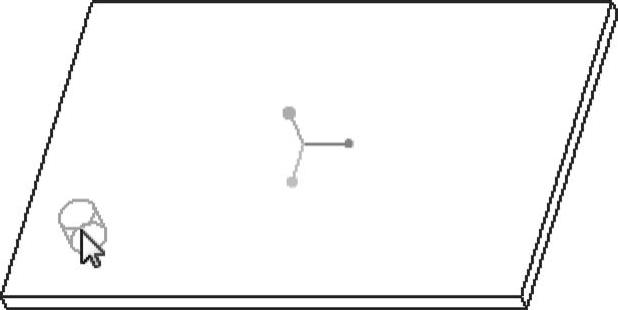

图5-83 选择小圆柱体
3）在“阵列”选项卡的阵列类型列表框中选择“表”选项。

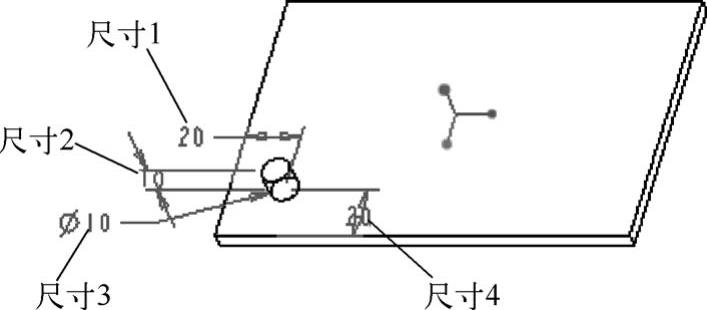

4）在模型窗口中选择要包括在表阵列中的尺寸1、尺寸2、尺寸3和尺寸4，如图5-84所示，注意按住〈Ctrl〉键选取多个尺寸。
图5-84 选择要包括在表阵列中的尺寸(www.chuimin.cn)
5）在图5-85所示的“阵列”选项卡中单击“编辑”按钮，打开表编辑器窗口。
图5-85 “阵列”选项卡
6）在表中为每个阵列成员添加一行，并指定其尺寸值。完成的阵列表如图5-86所示。
图5-86 编辑阵列表
7）在表编辑窗口的“文件”菜单中选择“保存”命令，接着从该“文件”菜单中选择“退出（X）”命令，返回到“阵列”选项卡。
8）在“阵列”选项卡中单击
（完成）按钮，创建的表阵列效果如图5-87所示。
图5-87 创建表阵列
