【摘要】：在阵列中改变原始特征尺寸时，Creo Parametric自动更新整个阵列。Creo Parametric的阵列类型可以分为尺寸阵列、方向阵列、轴阵列、表阵列、参考阵列、填充阵列、曲线阵列和点阵列。注意在Creo Parametric中，如果要阵列多个特征，则需要为这些特征创建一个“局部组”，然后阵列这个“局部组”。

在设计中使用阵列的主要优点包括以下几点。

●创建阵列是重新生成特征的快捷方式。

●阵列是受参数控制的，通过改变阵列参数（如实例数、实例之间的间距和原始特征尺寸），可以修改阵列。

●修改阵列比分别修改特征更高效。在阵列中改变原始特征尺寸时，Creo Parametric自动更新整个阵列。

●对包含在一个阵列中的多个特征同时执行操作，比操作单独特征更为方便和高效。例如，可以方便地隐含阵列，或者将阵列添加到指定层。

Creo Parametric的阵列类型可以分为尺寸阵列、方向阵列、轴阵列、表阵列、参考阵列、填充阵列、曲线阵列和点阵列。在学习创建阵列特征之前，需要了解什么是阵列导引，什么是阵列成员。所谓的阵列导引是指选定用于阵列的特征或特征阵列，创建的各实例为阵列成员。注意在Creo Parametric中，如果要阵列多个特征，则需要为这些特征创建一个“局部组”，然后阵列这个“局部组”。创建此组阵列后，可以根据实际情况来分解组实例以便单独对其进行修改。

选择阵列导引后，在功能区的“模型”选项‘膏的“编辑”组中单击强（阵列）按钮，打开图5-45所示的“阵列”选项卡。

图5-45 “阵列”选项卡

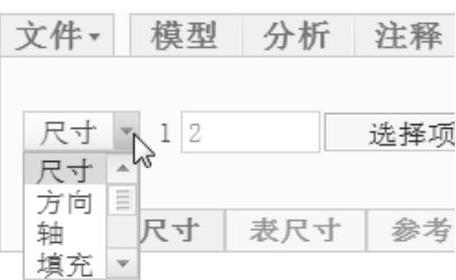

“阵列”选项卡提供了一个包含阵列类型的下拉列表框，如图5-46所示。在该下拉列表框中提供的阵列类型选项包括“尺寸”“方向”“轴”“填充”“表”“曲线”“参考”和“点”。“阵列”选项卡的其他内容取决于所选的阵列类型选项。(www.chuimin.cn)

在创建阵列特征时，需要理解和掌握阵列再生选项（即重新生成选项）的基本知识。打开“阵列”选项卡的“选项”面板，如图5-47所示，系统提供了3种类型的再生选项，即“相同”选项、“可变”选项和“常规”选项。系统会对每个阵列类型进行某种再生假设，以更快地创建阵列。

图5-46 选择阵列类型选项

图5-47 阵列再生选项

●“相同”选项：Creo Parametric假定所有的阵列成员的尺寸相同，放置在相同的曲面上，且彼此之间或与零件边界不相交。在“相同”“可变”和“常规”这三种选项中，相同阵列再生最快。对于相同阵列，系统生成第一个特征，然后完全复制包括所有交截在内的特征。

●“可变”选项：Creo Parametric假定阵列成员的尺寸可以不同或者可放置在不同的曲面上，但彼此之间或与零件边界不能相交。变化阵列比相同阵列要复杂得多。

●“常规”选项：Creo Parametric对阵列成员不做任何假定，即无任何阵列成员限制，所有阵列类型通用。选择此选项时，Creo Parametric将计算每个单独实例的几何，并分别对每个特征求交。
