Creo3.0移动特征：步骤详解
【摘要】：移动特征或几何是较为常见的操作。在5.1节中介绍“复制”和“选择性粘贴”命令时，涉及“移动（复制）”选项卡的应用。由于在5.1节中涉及了这方面的内容，在这里总结一下使用该方法移动特征的典型步骤，以备实际设计时参考。4)在“选择性粘贴”对话框中，选中“对副本应用移动／旋转变换”复选框，单击“确定”按钮，打开图5 24所示的“移动（复制）”选项卡。7）移动选定项目。5)在功能区中出现“移动（复制）”选项卡，单击按钮。
移动特征或几何是较为常见的操作。在5.1节中介绍“复制”和“选择性粘贴”命令时，涉及“移动（复制）”选项卡（即“移动”工具）的应用。利用“移动（复制）”选项卡，可以进行下列具体的移动操作。
●平移：沿参考指定的方向平移特征、曲面、面组、基准曲线和轴。可以沿某条线性边或曲线、轴或坐标系的其巾一个轴，或沿垂直于某平面或平曲面的方向进行I平移。
●旋转：绕某个现有轴、线性边、曲线，或绕坐标系的某个轴旋转特征、曲面、面组、基准曲线和轴。
●平移和旋转组合：在单个移动特征中应用多个平移及旋转变换。
●其他：创建和移动现有曲面或曲线的副本，而非移动原型。也可创建和移动现有特征阵列、组阵列、阵列化阵列的副本。
由于在5.1节中涉及了这方面的内容，在这里总结一下使用该方法移动特征的典型步骤，以备实际设计时参考。
1)在模型树中或模型窗口中，选取要移动的项目。
2)在功能区的“模型”选项卡的“操作”组中单击
（复制）按钮，所选的整个特征会被复制到剪贴板中。
3)在功能I）<的“模型”选项卡的“操作”组中单击
（选择性粘贴）按钮，打开“选择性粘贴”对话框。
4)在“选择性粘贴”对话框中，选中“对副本应用移动／旋转变换”复选框，单击“确定”按钮，打开图5 24所示的“移动（复制）”选项卡。
图5-24 “移动（复制）”选项卡
5）在“移动（复制）”选项卡中单击
（沿选定参考平移特征）按钮或
（相对选定参考旋转特征）按钮。
6）根据需要选取合适的方向参考。平移时，如果指定一个平面或平整曲面作为方向参考，方向参考将垂直于所要移动的方向；如果选取的是边、曲线或轴，方向参考将平行于选定的边、曲线或轴。旋转时，方向参考通常是移动项目旋转所围绕的轴或直边。
7）移动选定项目。在图形窗口中，使用拖动控制滑块手工将移动项目平移或旋转至所需距离或角度。也可以在“移动（复制）”选项卡中输入距离值或角度值，或从最近使用值的列表中选取一个值。
8）在“移动（复制）”选项卡中单击
（完成）按钮，完成移动特征。
如果要移动零件中的所有特征，则在上述步骤1）中，利用模型树，选取零件中的所有特征和零件标题。
下面介绍一个操作实例来练习使用“移动（复制）”选项卡进行旋转和平移操作，以进一步巩固这方面的知识。
（1）打开零件文件
单击
（打开）按钮，弹出“文件打开”对话框。从随书光盘中的“CH5”文件夹中选择“bc_5_yd_1.prt”，单击“打开”按钮。该文件中的原始模型如图5-25所示。
（2）旋转移动选定的特征
1）在模型树中或在模型窗口中选择“拉伸3”特征。(www.chuimin.cn)
2）在功能区的“模型”选项卡的“操作”组中单击
（复制）按钮。
3）在功能区的“模型”选项卡的“操作”组中单击
（选择性粘贴）按钮，打开“选择性粘贴”对话框。
4）在“选择性粘贴”对话框中，默认选中“从属副本”复选框和“仅尺寸和注释元素细节”单选按钮，接着单击“对副本应用移动/旋转变换”复选框以选中它。然后在“选择性粘贴”对话框中单击“确定”按钮，打开“移动（复制）”选项卡。
5）在“移动（复制）”选项卡中单击
（相对选定参考旋转特征）按钮。
6）在模型窗口中选择“A_1轴”，接着输入旋转角度值“60”。
7）在“移动（复制）”选项卡中单击
（完成）按钮，完成旋转移动的模型效果如图5-26所示。
图5-25 文件中的原始模型
图5-26 完成旋转移动
（3）平移复制零件中的所有特征

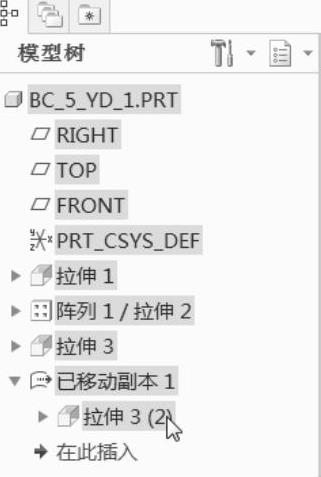

1）利用模型树，结合〈Ctrl〉键选取零件中的所有特征和零件标题，如图5-27所示。
2）在功能区的“模型”选项卡的“操作”组中单击
（复制）按钮。
3）在功能区的“模型”选项卡的“操作”组中单击
（选择性粘贴）按钮，打开“选择性粘贴”对话框，如图5-28所示。
图5-27 选择零件中的所有特征和零件标题
图5-28 “选择性粘贴”对话框
4)在“选择性粘贴”对话框中，接受默认设置，单击“确定”按钮。 5)在功能区中出现“移动（复制）”选项卡，单击
（沿选定参考平移特征）按钮。 6)选择RIGHT基准平面作为平移参考，输入平移距离为“200”。 7)在“移动（复制）”选项卡中单击
（完成）按钮，完成平移复制的模型效果如图5 29所示。

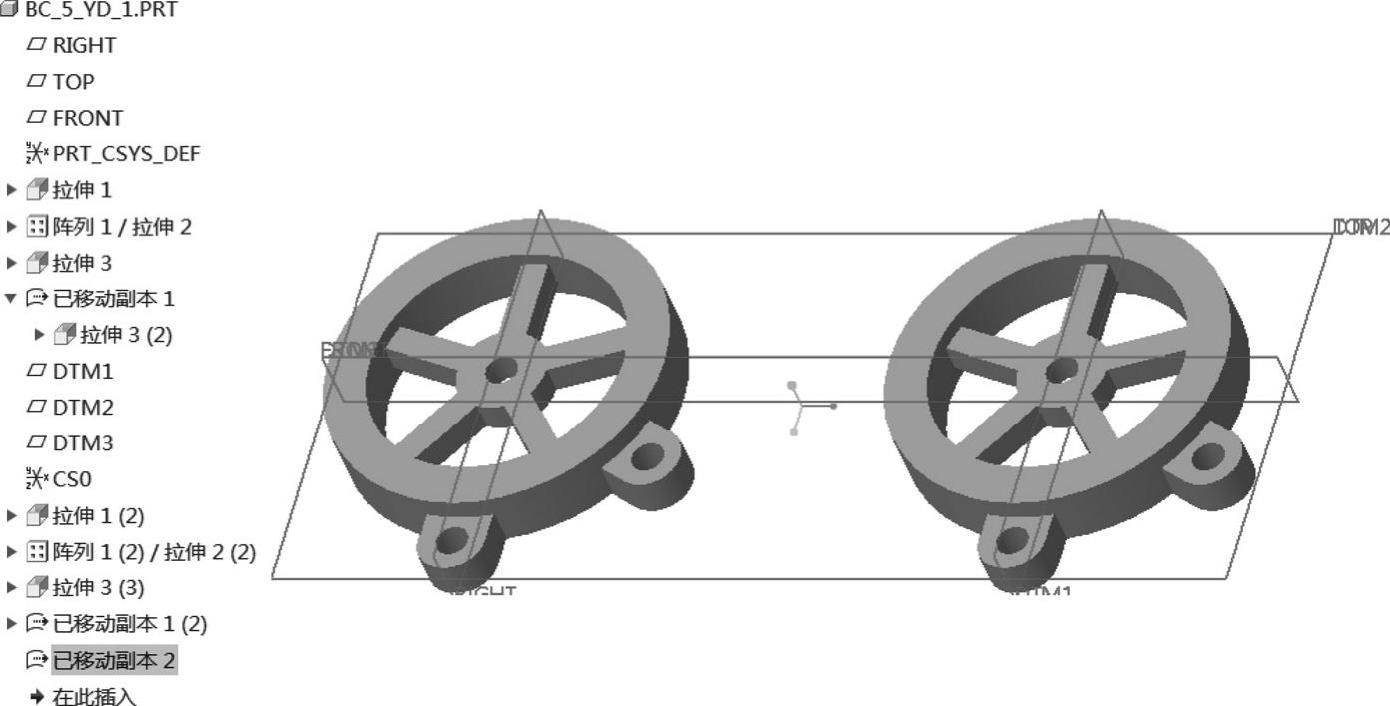

图5-29 平移复制零件中的所有特征
