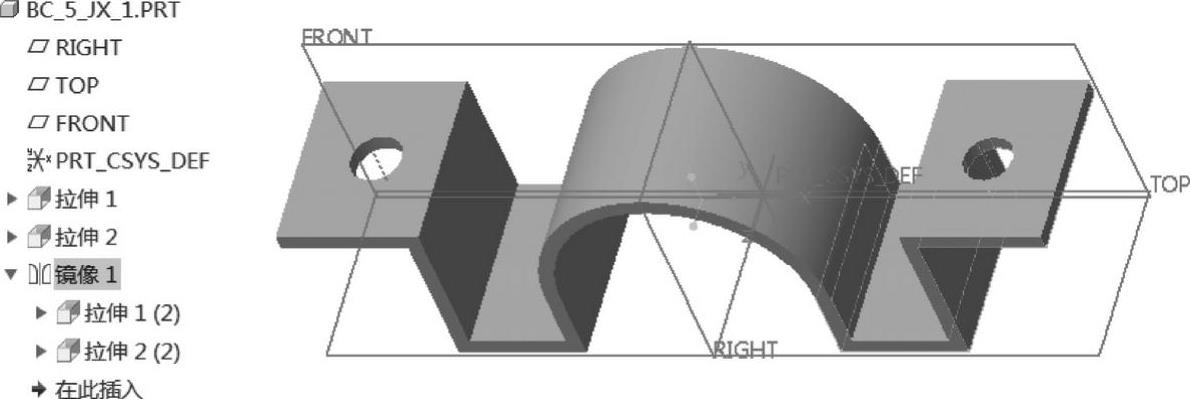

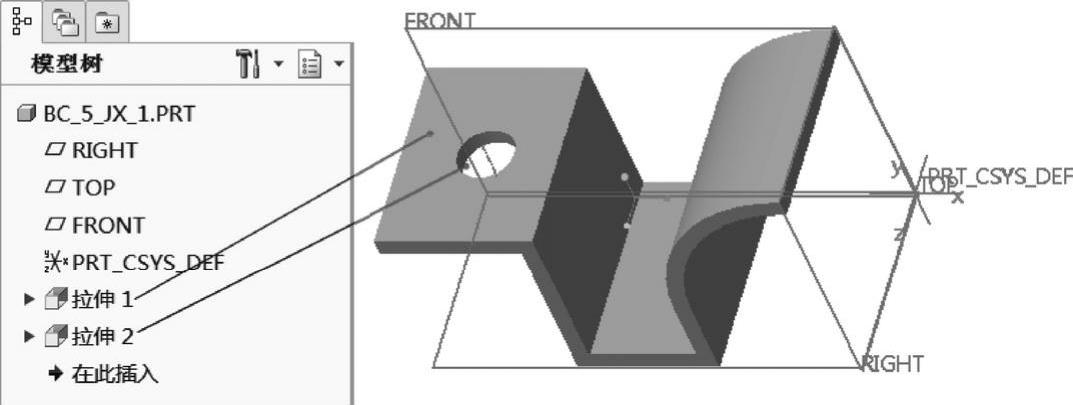

【摘要】：通过镜像操作生成的特征副本通常被称为镜像特征。其中，特征镜像的方法有以下两种。图5-20 镜像操作的示例几何镜像是指镜像诸如基准、面组和曲面等几何项目。镜像对象的3种典型操作步骤如下。图5-21 “镜像”选项卡5）在“镜像”选项卡中单击（完成）按钮，完成创建镜像特征。图5-22 文件中的原始模型4）选择RIGHT基准平面作为镜像平面。镜像结果如图5-23所示。

使用Creo Parametric提供的“镜像”工具命令，可以根据指定的平面曲面来创建特征和几何的副本。通过镜像操作生成的特征副本通常被称为镜像特征。在很多设计场合，使用镜像特征可以快速地得到一些具有某种对称关系的模型效果，使整个设计效率显著提升。镜像操作的典型示例如图5-20所示。

镜像可以分为特征镜像和几何镜像两种。其中，特征镜像的方法有以下两种。

●所有特征：此方法可复制特征并创建包含模型所有特征几何的合并特征。要使用此方法，必须在模型树中选择所有特征和零件节点。

●选定特征：此方法仅复制选定的特征。

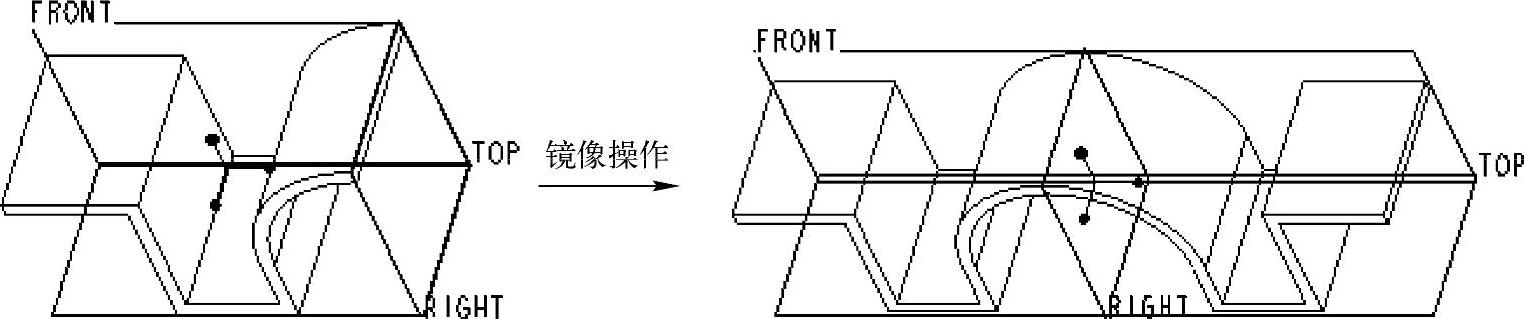

图5-20 镜像操作的示例

几何镜像是指镜像诸如基准、面组和曲面等几何项目。镜像对象的3种典型操作步骤如下。

1．镜像选定的特征

（1）操作步骤

1）选取要镜像的一个或多个特征。

2）在功能区的“模型”选项卡的“编辑”组中单击（镜像）按钮，打开“镜像”选项卡。

3）选择一个镜像平面。

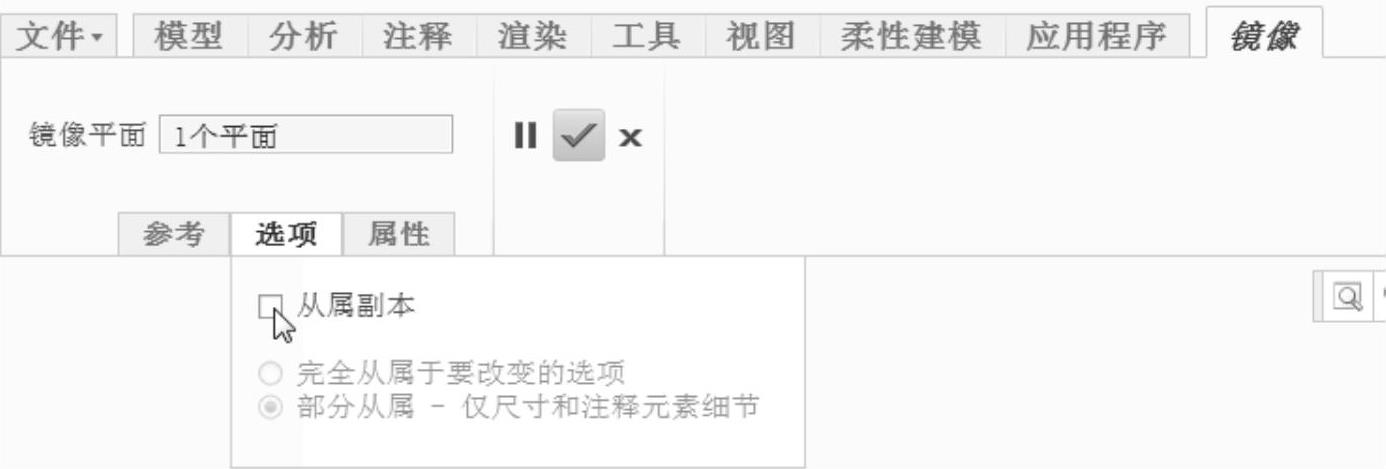

4）如果要使镜像的特征独立于原始特征，则在“镜像”选项卡中单击“选项”标签以打开“选项”面板，接着取消选中“从属副本”复选框，如图5-21所示。注意在默认时，“从属副本”复选框处于被选中的状态。如果要使镜像的副本从属于原始特征，那么应确保选中“从属副本”复选框，接着选择“部分从属-仅尺寸和注释元素细节”单选按钮或“完全从属于要改变的选项”单选按钮。
