在Creo Parametric中,复制和粘贴的工具命令包括“复制”“粘贴”和“选择性粘贴”。它们位于功能区的“模型”选项卡的“操作”组中,如图5-1所示。使用这3个实用命令可以在同一个模型内或跨模型复制并放置特征或特征集、几何、曲线和边链。

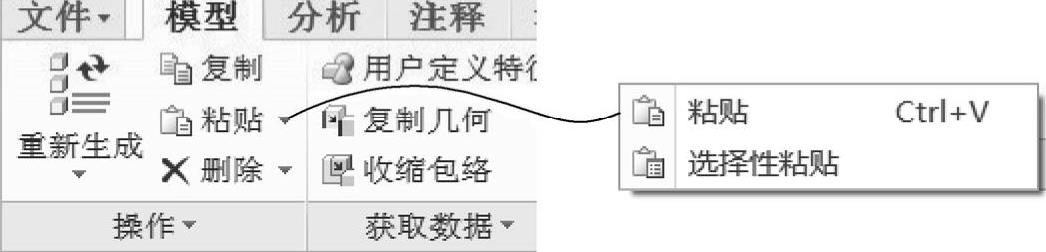

图5-1 复制粘贴工具命令的出处
在默认情况下,特征或几何将被复制到剪贴板中,并且可连同其参考、设置和尺寸一起进行粘贴(即被粘贴到所需的放置位置)。当在多个粘贴操作期间(没有特征的间断复制)更改一个实例或所有实例的参考、设置和尺寸时,剪贴板中的特征会保留其原始参考、设置和尺寸。在不同的模型中粘贴特征也不会影响剪贴板中的复制特征的参考、设置和尺寸。
1.粘贴工作流程
当选择了要复制粘贴的对象后,“复制”工具命令被激活,此时选择“复制”工具命令,则将对象复制到剪贴板中。只有当剪贴板中有可用于粘贴的特征时,“粘贴”工具命令和“选择性粘贴”工具命令才可用。下面介绍当剪贴板中有可用于粘贴的特征时,“粘贴”和“选择性粘贴”这两种粘贴工具命令的工作流程。
(1)使用(粘贴)按钮
在功能区的“模型”选项卡的“操作”组中单击(粘贴)按钮,系统将打开特征创建工具,并且允许用户重定义复制的特征。例如,如果要粘贴旋转特征,则将打开“旋转”选项卡;如果要粘贴基准特征,则相应的基准创建对话框就会被打开。复制多个特征时,由组中第一个特征决定所打开的用户界面。
(2)使用(选择性粘贴)按钮
在功能区的“模型”选项卡的“操作”组中单击(选择性粘贴)按钮,将打开图5-2所示的“选择性粘贴”对话框,利用该对话框可进行相关的设置。
●“从属副本”复选框:若勾选复选框,则创建原始特征的从属副本。复制特征可以从属于原始特征的尺寸或草绘,或完全从属于原始特征的所有属性、元素和参数。在默认情况下,系统会选中此复选框。如果取消选中“从属副本”复选框,则可以创建原始特征或特征集的独立副本。
●“对副本应用移动/旋转变换”复选框:若选中此复选框,则通过平移、旋转(或同时使用这两种操作)来移动副本,可以创建特征的完全从属移动副本。值得注意的是,跨模型粘贴特征时此复选框不可用,而此复选框对于所有阵列类型(包括曲线阵列和变换阵列,如方向、轴或填充)可用,但对于组阵列或阵列的阵列不可用。
●“高级参考配置”复选框:若选中此复选框,则使用原始参考或新参考在同一模型中或跨模型粘贴复制的特征。选中此复选框后,可利用弹出的图5-3所示的“高级参考配置”对话框进行操作。
图5-2 “选择性粘贴”对话框
图5-3 “高级参考配置”对话框
2.复制-粘贴/复制-选择性粘贴的操作范例
下面通过典型的操作实例来介绍“复制”“粘贴”和“选择性粘贴”命令的应用。
(1)打开零件文件
单击(打开)按钮,弹出“文件打开”对话框。从随书光盘中的“CH5”文件夹中选择“bc_5_fzzt_1.prt”,单击“打开”按钮。该文件中的原始模型如图5-4所示。
(2)复制与粘贴操作
1)在模型窗口或模型树中选择“拉伸2”特征(小圆切口)。
2)在功能区的“模型”选项卡的“操作”组中单击(复制)按钮。

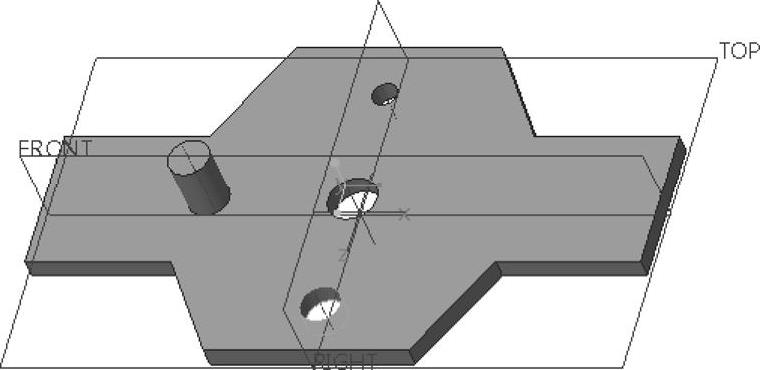

图5-4 文件中的原始模型

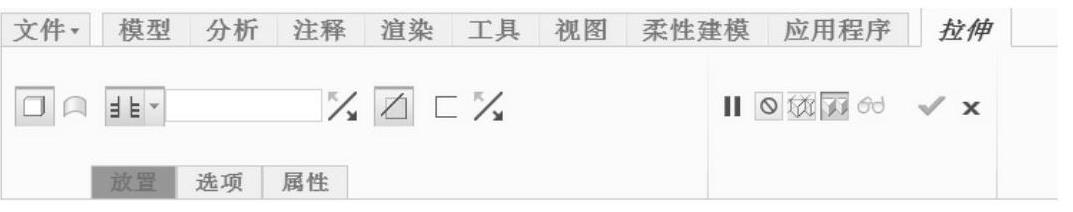

3)在功能区的“模型”选项卡的“操作”组中单击(粘贴)按钮,打开创建“拉伸2”特征时所使用的“拉伸”选项卡,如图5-5所示。在消息区中将显示一条提示信息:“选择一个草绘。”
图5-5 “拉伸”选项卡

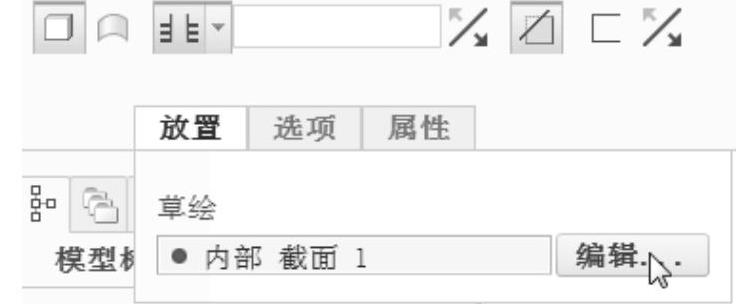

4)在“拉伸”选项卡中选择“放置”标签,打开“放置”面板,然后单击该面板中的“编辑”按钮,如图5-6所示。
5)系统弹出“草绘”对话框。选择TOP基准平面作为草绘平面,以RIGHT基准平面为“右”方向参考,然后单击“草绘”对话框中的“草绘”按钮,进入草绘模式。

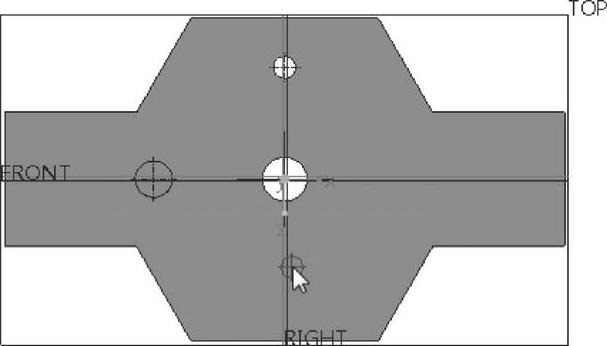

6)此时,要粘贴的特征的截面依附于鼠标光标,移动鼠标光标到图5-7所示的位置处单击,将其放置。
图5-6 “草绘”对话框
图5-7 初步放置截面

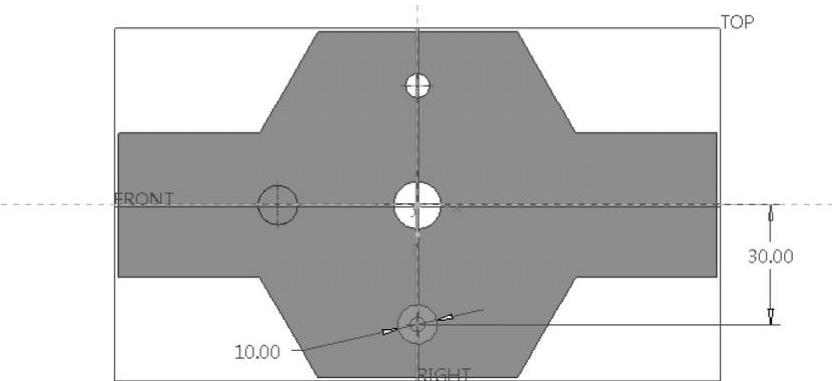

7)修改截面的尺寸。修改截面尺寸后的效果如图5-8所示。
图5-8 修改截面尺寸后的效果
8)单击(确定)按钮,完成该截面的编辑定义。

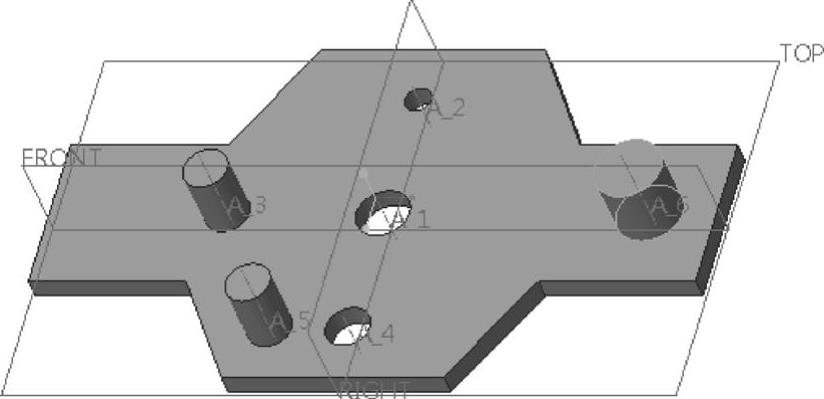

9)此时,模型显示如图5-9所示。在“拉伸”选项卡中单击(完成)按钮,复制粘贴得到的模型效果如图5-10所示。
(www.chuimin.cn)
图5-9 模型显示
图5-10 复制粘贴得到的模型效果
(3)复制与选择性粘贴(旋转变换)
1)在模型窗口中或在模型树中选择“拉伸3”特征。
2)在功能区的“模型”选项卡的“操作”组中单击(复制)按钮。
3)在功能区的“模型”选项卡的“操作”组中单击(选择性粘贴)按钮,打开“选择性粘贴”对话框。

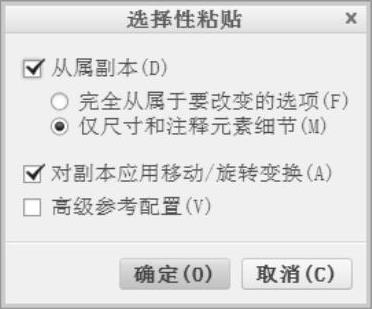

4)在“选择性粘贴”对话框中选择图5-11所示的选项,单击“确定”按钮。此时,在功能区中出现图5-12所示的“移动(复制)”选项卡。
图5-11 “选择性粘贴”对话框

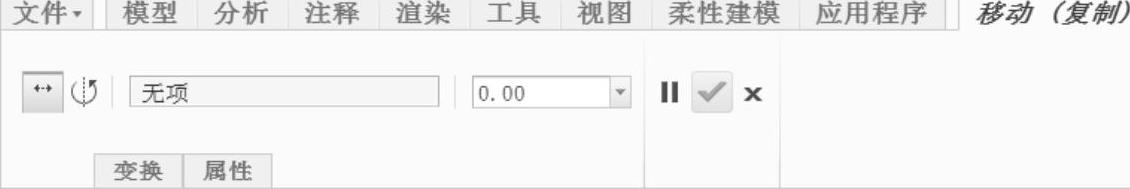

图5-12 出现的“移动(复制)”选项卡
知识说明:“移动(复制)”选项卡中按钮和
按钮两个按钮的功能含义如下。
:沿选定参考平移特征。选中此按钮时,需要指定参考和沿指定方向的平移距离。
:相对选定参考旋转特征。选中此按钮时,需要指定参考和旋转角度。

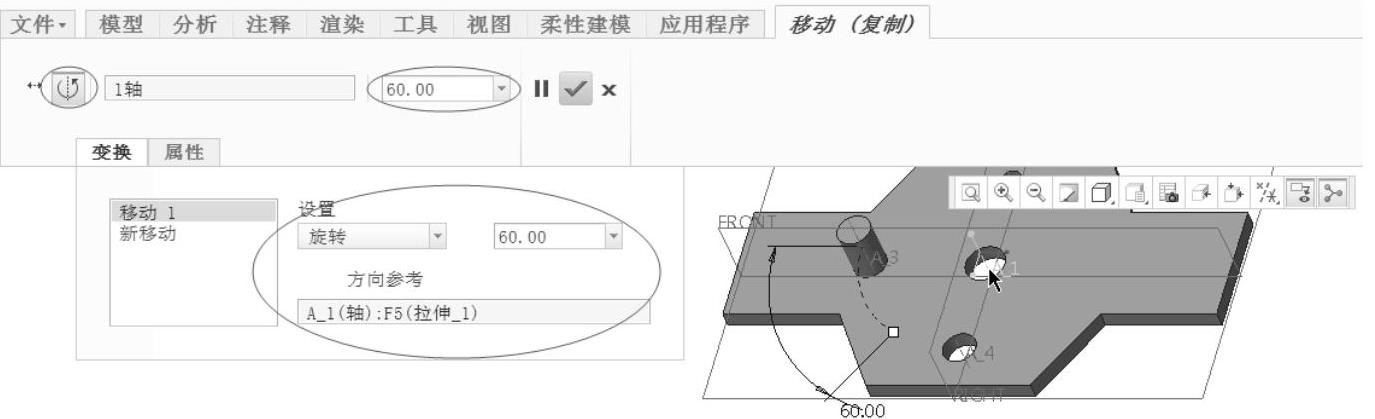

5)在“移动(复制)”选项卡中单击(相对选定参考旋转特征)按钮,在模型窗口中选择“A_1”特征轴,设置旋转角度值为“60”,如图5-13所示。
图5-13 设置旋转变换参考及参数
6)在“移动(复制)”选项卡中单击(完成)按钮,完成选择性粘贴操作,得到的模型效果如图5-14所示。

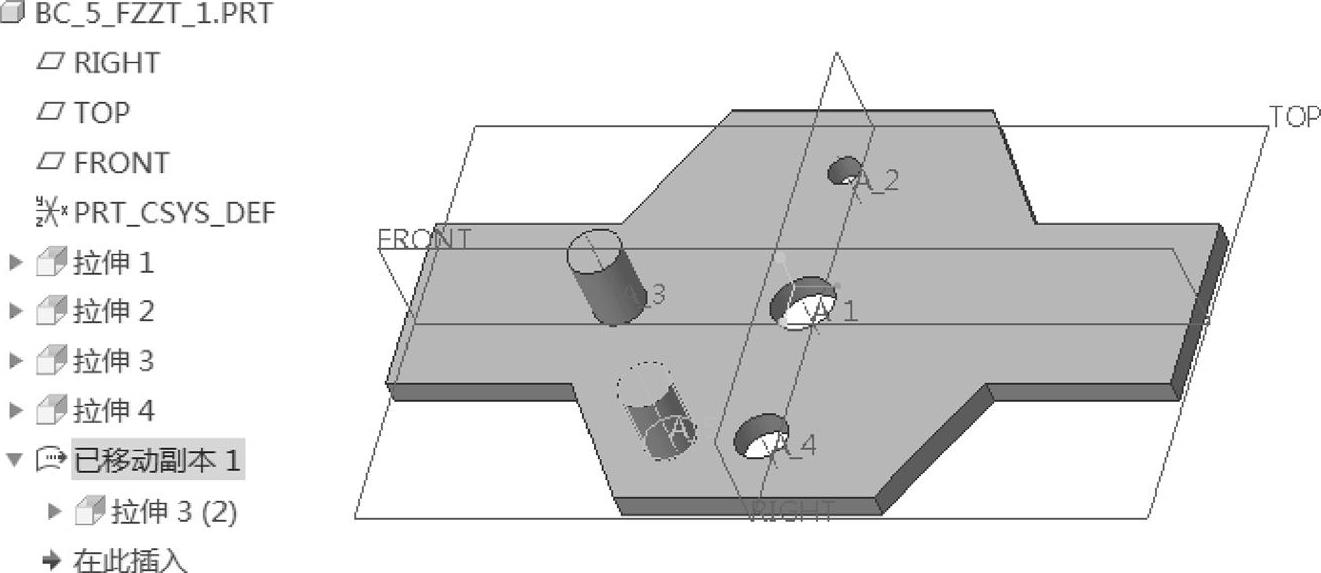

图5-14 选择性粘贴(旋转变换)的效果
(4)复制与选择性粘贴(令副本从属于原始尺寸)
1)选择“拉伸3”特征。
2)在功能区的“模型”选项卡的“操作”组中单击(复制)按钮。
3)在功能区的“模型”选项卡的“操作”组中单击(选择性粘贴)按钮,打开“选择性粘贴”对话框。

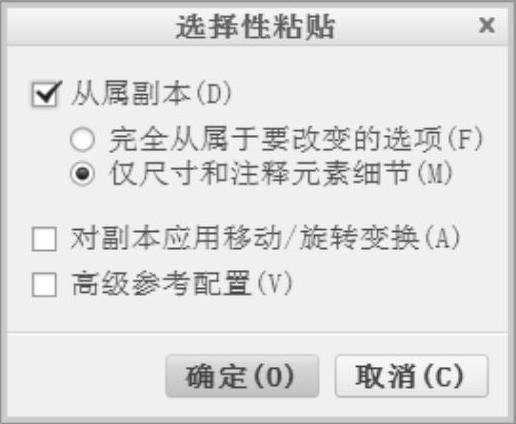

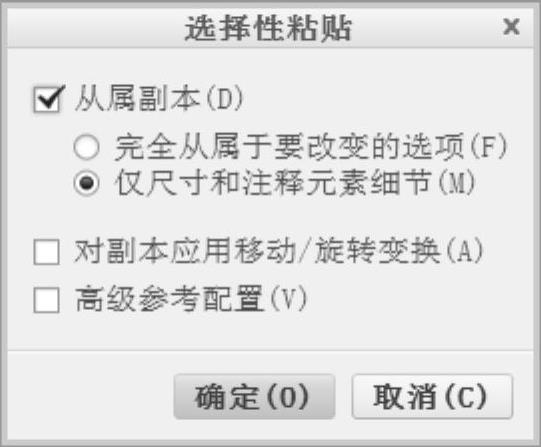

4)在“选择性粘贴”对话框中,选中“从属副本”复选框,并选择“仅尺寸和注释元素细节”单选按钮,如图5-15所示,然后单击“确定”按钮。
5)在功能区中出现“拉伸”选项卡。在“拉伸”选项卡中选择“放置”标签,打开“放置”面板,接着单击该面板中的“编辑”按钮,弹出图5-16所示的“草绘编辑”对话框。
图5-15 “选择性粘贴”对话框
图5-16 “草绘编辑”对话框
6)在“草绘编辑”对话框中单击“是”按钮,弹出“草绘”对话框。在“草绘”对话框中单击“使用先前的”按钮,进入草绘模式。

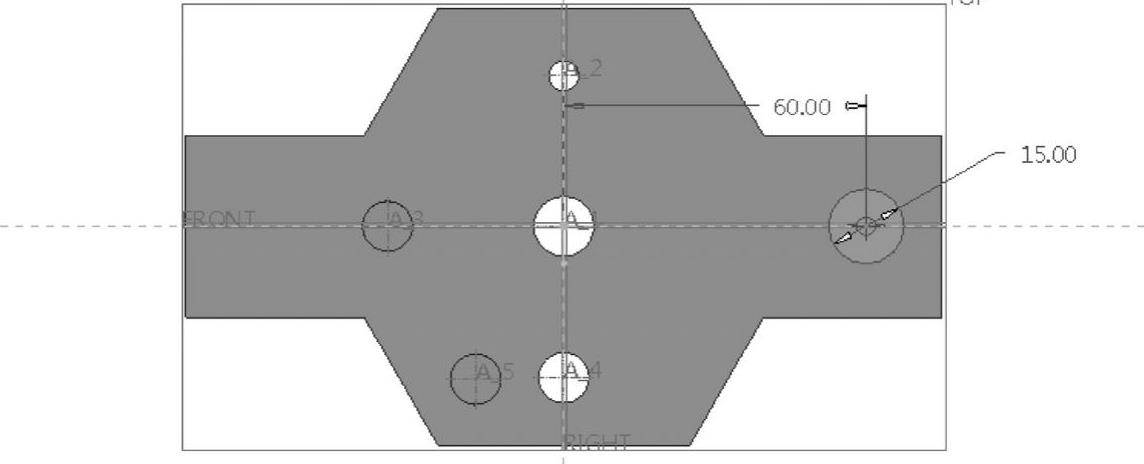

7)移动鼠标光标,选择截面的放置位置,并修改相关的尺寸,如图5-17所示。单击(确定)按钮。
图5-17 编辑复制特征的截面

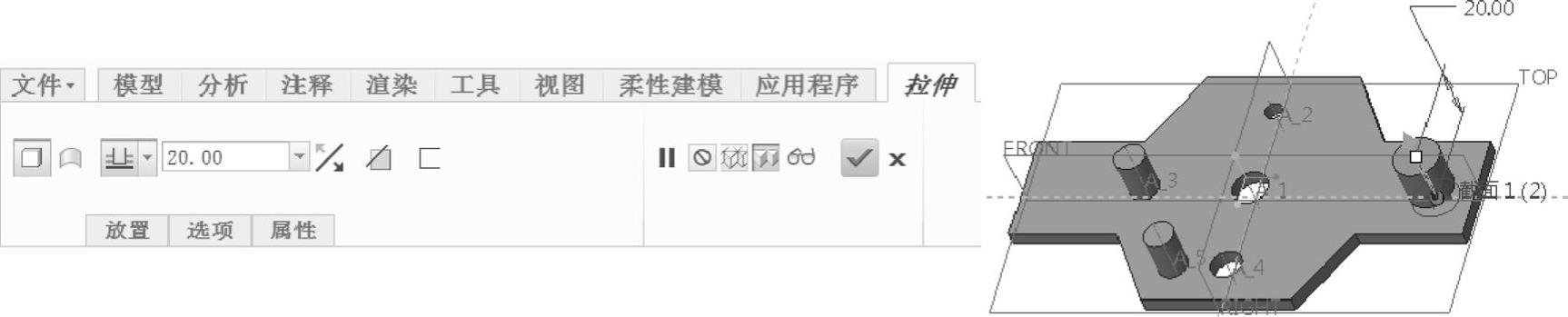

8)接受默认的拉伸深度和拉伸方向,如图5-18所示。
图5-18 接受默认的拉伸深度及拉伸方向
9)在“拉伸”选项卡中单击(完成)按钮,得到的模型效果如图5-19所示。
图5-19 模型效果
