创建旋转混合曲面特征的具体步骤如下:1)单击按钮选择类型并输入名称为“4-7-2”,取消选项,单击。2)单击选项卡组中的→选项,系统将自动弹出对话框。注2:应注意坐标系在旋转混合特征中的作用。旋转混合是利用坐标系建立的,在建立截面2的时候弹出的是一个sec二维平面,原坐标系已不再和新的截面平面是正交关系,因此不能再作为参考,而需要设置新的坐标系来定义混合截面的位置。......
2023-06-19
(1)Creo Parametric基础特征主要包括哪些特征?
(2)在创建拉伸特征的过程中,需要指定拉伸某一侧的深度图标选项,如(盲孔)、
(对称)、
(穿至)、
(下一个)、
(穿透)和
(到选定项)。请分析或说明这些深度图标选项的具体功能含义。
(3)简述旋转实体特征的典型创建步骤,可以举例进行辅助说明。
(4)创建旋转特征时需要注意的方面包括旋转轴、旋转截面和旋转角度,请总结这些注意方面的相关事项。
(5)什么是可变截面扫描特征?请上机自行创建一个可变截面扫描特征。
(6)混合特征主要包括哪几种类型?它们分别具有什么样的特点?
(7)简述创建基本扫描混合特征的一般方法及步骤。
(8)上机练习:使用混合功能创建图4-136所示的五角星实体模型,具体尺寸可以由读者自行确定。
图4-136 绘制五角星形状(www.chuimin.cn)
(9)上机练习:创建图4-137所示的实体模型,具体尺寸可自行选定。
(10)上机练习:创建图4-138所示的实体模型,具体尺寸可自行选定。
图4-137 创建实体模型
图4-138 创建六角扳手工具
(11)上机练习:创建图4-139所示的具有可变螺距值的螺旋扫描特征,具体尺寸自定。

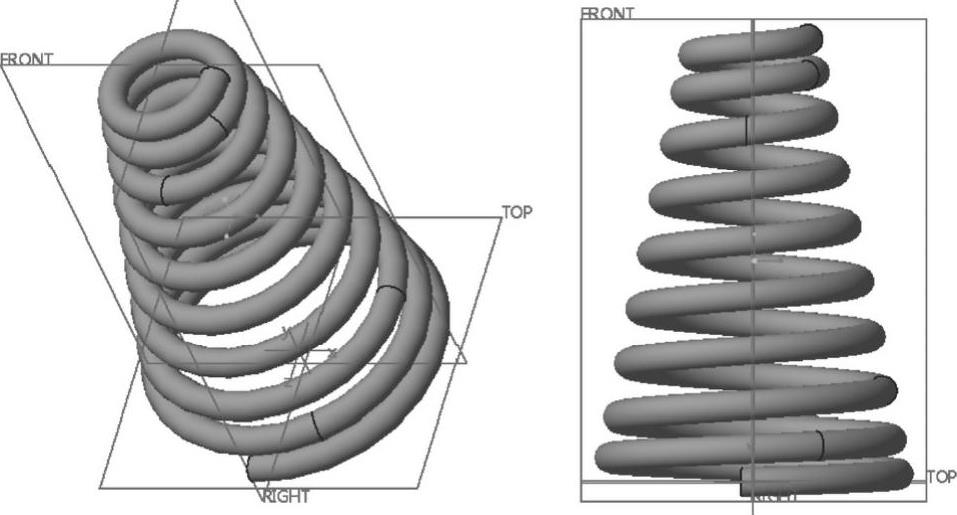

图4-139 创建具有可变螺距值的螺旋扫描特征
