创建的螺旋扫描特征可以具有可变的螺距值(即螺旋线螺圈之间的距离可变)。在Creo Parametric 3.0中,可通过定义间距点来设置可变螺距,第一个间距点始终从螺旋扫描轮廓的起点投影到旋转轴,最后一个间距点从螺旋扫描轮廓的端点投影到旋转轴,用户根据设计要求,沿着旋转轴在第一个和最后一个点之间定义所需间距点的位置(方法有“按参考”“按比率”和“按值”)。
创建具有可变螺距值的螺旋扫描特征的步骤与创建具有恒定螺距值的螺旋扫描特征的步骤基本相似,不同之处在于前者需要使用“螺旋扫描”选项卡的“螺距”面板来定义相应间距点。下面通过典型的操作实例介绍如何创建可变螺距值的螺旋扫描特征。
1)单击(新建)按钮,弹出“新建”对话框。在“类型”选项组中选择“零件”单选按钮,在“子类型”选项组中选择“实体”单选按钮,在“名称”文本框中输入“bc_4_6_lxsm2”,取消选中“使用默认模板”复选框,单击“确定”按钮。系统弹出“新文件选项”对话框,选择“mmns_part_solid”模板,然后单击“确定”按钮,进入零件设计模式。
2)在功能区的“模型”选项卡的“形状”组中单击(螺旋扫描)按钮,打开“螺旋扫描”选项卡,在该选项卡中默认选中(实体)按钮和(右手定则)按钮。
3)在“螺旋扫描”选项卡中打开“参考”面板,单击“定义”按钮,弹出“草绘”对话框。选择FRONT基准平面作为草绘平面,并以RIGHT基准平面为“右”方向参考,单击“草绘”按钮,进入内部草绘器。
4)草绘螺旋扫描轮廓和一条几何中心线,如图4-130所示,单击(确定)按钮。
5)在“螺旋扫描”选项卡的“参考”面板中,选择“截面方向”选项组中的“穿过旋转轴”单选按钮。
6)在“螺旋扫描”选项卡打开“间距”面板,将起点处的间距设置为“2”,接着单击“添加间距”以添加一个间距点,该间距点的位置默认为终点,并将其间距值设置为“2”,如图4-131所示。

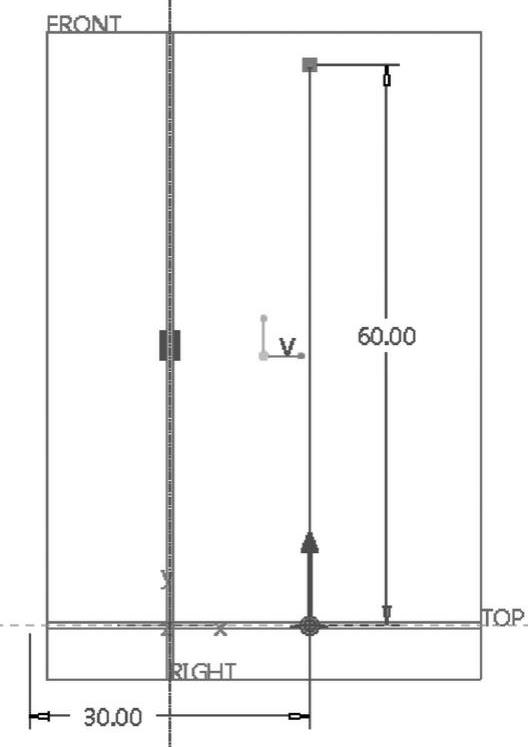

图4-130 草绘螺旋扫描轮廓和几何中心线
图4-131 设置起点和终点处间距值(www.chuimin.cn)
7)在“间距”面板的间距表中单击“添加间距”添加编号为“3”的一个间距点,从其“位置类型”列中选择“按值”,在其“位置”列中输入“3”(即设置该间距点距离起点为3mm),在其“间距”列中将该点处的螺距设置为“2”,如图4-132所示。使用同样的方法添加其他间距点并设置相应的参数,如图4-133所示。

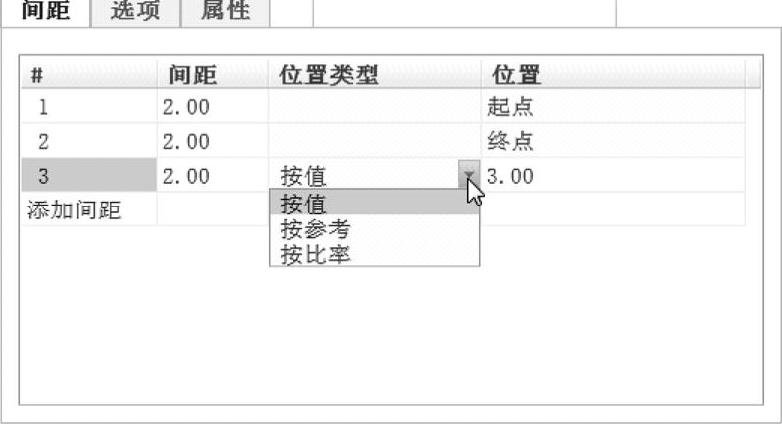

图4-132 设置间距点3的间距值和位置

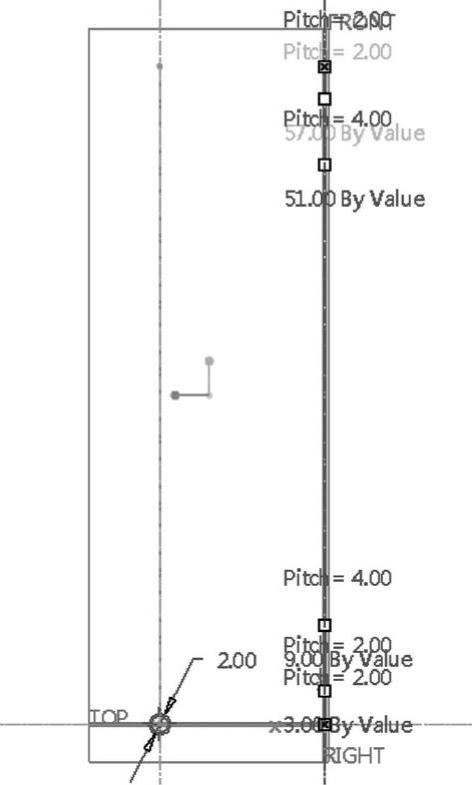

图4-133 添加其他间距点
8)在“螺旋扫描”选项卡的“选项”面板中选中“保持恒定截面”单选按钮,接着在“螺旋扫描”选项卡中单击(创建或编辑扫描截面)按钮,进入草绘器,绘制并修改横截面,如图4-134所示,然后单击(确定)按钮。
9)在“螺旋扫描”选项卡中单击(完成)按钮,完成的具有可变螺距的螺旋扫描特征如图4-135所示(可按〈Ctrl+D〉快捷键以默认的标准方向视角来显示效果)。
图4-134 草绘横截面

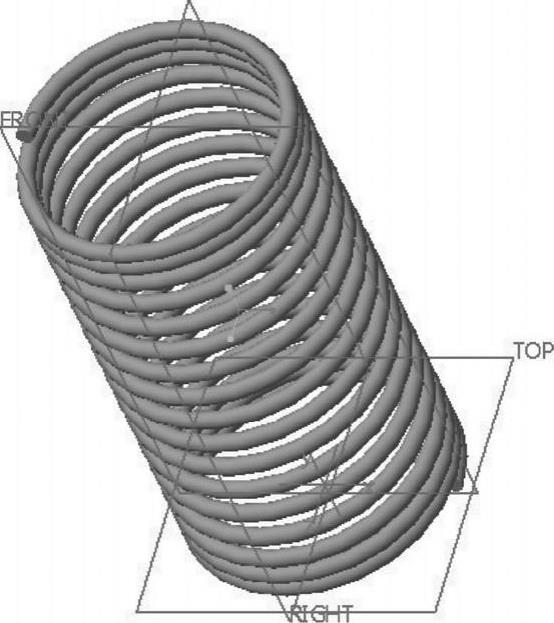

图4-135 完成可变螺距的螺旋扫描特征(弹簧)
