创建恒定螺距值的螺旋扫描特征的方法及步骤如下。
1)在功能区的“模型”选项卡的“形状”组中单击(螺旋扫描)按钮,打开“螺旋扫描”选项卡,并在该选项卡中单击
(实体)按钮或
(曲面)按钮。
2)选择或草绘螺旋扫描轮廓。要选择已有的草绘定义螺旋扫描轮廓,那么在“螺旋扫描”选项卡的“参考”面板中单击“螺旋扫描轮廓”收集器,接着选择一个非闭合的草绘。要草绘螺旋扫描轮廓,则在“参考”面板中单击“定义”按钮,弹出“草绘”对话框,指定草绘平面和方向,单击“草绘”按钮,进入草绘器来草绘螺旋扫描轮廓,可以包含用于定义旋转轴的几何中心线,然后单击(确定)按钮。注意在进行草绘轮廓操作时,应该遵循以下规则。
●草绘图元必须为非闭合的(不能形成环)。
●螺旋扫描轮廓图元的切线在任意点都不得垂直于中心线。
●如果要为截面方向选择“垂直于轨迹”,那么螺旋扫描轮廓图元一定彼此相切(C1连续)。
3)要将螺旋扫描的起点从螺旋扫描轮廓的一端切换到另一端,则在“参考”面板中单击“轮廓起点”旁边的“反向”按钮。
4)如果在螺旋扫描轮廓草绘中草绘了几何中心线,那么几何中心线将被自动选定为旋转轴。如果螺旋扫描轮廓草绘中不包含几何中心线,则在“参考”面板中单击“旋转轴”收集器,接着在图形窗口中选择一条直曲线、边、轴或坐标系的轴,选定的参考必须位于草绘平面上。
5)要设置与螺旋扫描轮廓相关的截面方向,则在“参考”面板的“截面方向”选项组中选择“穿过旋转轴”单选按钮或“垂直于轨迹”单选按钮。
6)草绘要螺旋扫描的横截面。在“螺旋扫描”选项卡中单击(创建或编辑扫描截面)按钮,进入草绘器,在草绘起点(十字叉丝交点)草绘一个截面以沿着轨迹扫描。草绘截面、螺旋扫描轮廓和十字叉丝交点应该全部位于旋转轴的同一侧,单击
(确定)按钮。
7)根据设计要求,在“螺旋扫描”选项卡中可以设置移除材料、扫描厚度等,根据具体情况灵活操作。
8)在旁的框中输入或选择间距值(螺距)。
9)在“螺旋扫描”选项卡中单击(左手定则)按钮以使用左手定则设置螺旋扫描方向,或者单击
(右手定则)按钮以使用右手定则设置螺旋扫描方向。
10)在“选项”面板中选择“保持恒定截面”单选按钮或“改变截面”单选按钮等。
11)在“螺旋扫描”选项卡中单击(完成)按钮。
创建恒定螺距螺旋扫描特征的一个典型实例如下。
1)单击(新建)按钮,弹出“新建”对话框。在“类型”选项组中选择“零件”单选按钮,在“子类型”选项组中选择“实体”单选按钮,在“名称”文本框中输入“bc_4_6_lxsm1”,取消选中“使用默认模板”复选框,单击“确定”按钮。系统弹出“新文件选项”对话框,选择“mmns_part_solid”模板,然后单击“确定”按钮,进入零件设计模式。(www.chuimin.cn)
2)在功能区的“模型”选项卡的“形状”组中单击(螺旋扫描)按钮,打开“螺旋扫描”选项卡,在该选项卡中默认选中
(实体)按钮和
(右手定则)按钮。
3)在“螺旋扫描”选项卡中打开“参考”面板,单击“定义”按钮,弹出“草绘”对话框。选择FRONT基准平面作为草绘平面,如图4-125所示,并以RIGHT基准平面为“右”方向参考,单击“草绘”按钮,进入内部草绘器。

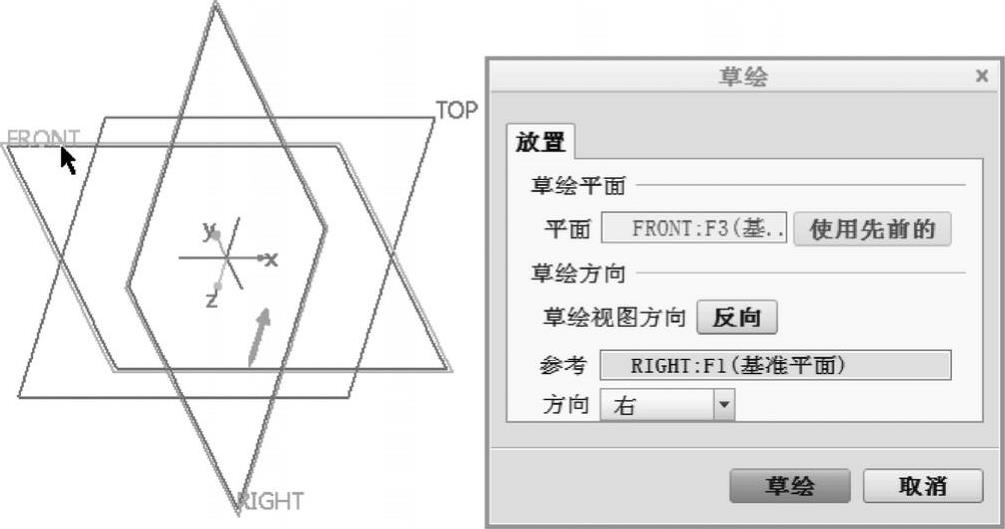

图4-125 设定草绘平面及草绘方向
4)草绘螺旋扫描轮廓和一条几何中心线,如图4-126所示,单击(确定)按钮。
5)在“螺旋扫描”选项卡的“参考”面板中,从“截面方向”选项组中选择“穿过旋转轴”单选按钮,并在“螺旋扫描”选项卡中的旁的框中输入间距值(螺距)“10”,如图4-127所示。
图4-126 草绘螺旋扫描轮廓和一条几何中心线

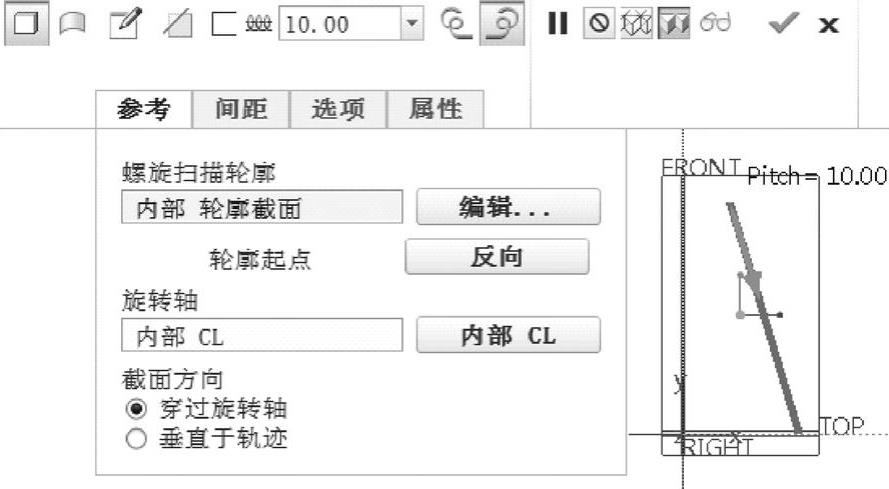

图4-127 设置截面方向和螺距
6)在“螺旋扫描”选项卡中单击(创建或编辑扫描截面)按钮,进入草绘器,绘制并修改截面,如图4-128所示,然后单击
(确定)按钮。
7)在“螺旋扫描”选项卡中单击(完成)按钮。完成的恒定螺距的螺旋扫描特征如图4-129所示(可按〈Ctrl+D〉快捷键以默认的标准方向视角来显示效果)。
图4-128 完成截面

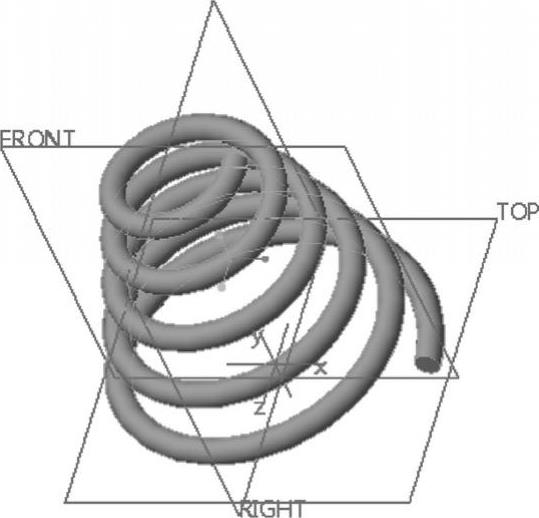

图4-129 创建恒定螺距的螺旋扫描特征
