Creo3.0螺旋扫描特征详解

2023-11-08 理论教育版权反馈

【摘要】：在功能区的“模型”选项卡的“形状”组中单击按钮，打开图4-119所示的“螺旋扫描”选项卡。“螺旋扫描”选项卡中各主要组成要素的功能含义介绍如下。图4-119 “螺旋扫描”选项卡相关工具命令●：创建实体特征。图4-124 两种典型的螺旋扫描特征示例a)使用“常数”选项 b)使用“可变的”选项

螺旋扫描特征是通过沿着螺旋轨迹扫描截面来创建的，其中轨迹由旋转曲面的轮廓（定义螺旋特征的截面原点到其旋转轴的距离）与螺距（螺圈间的距离）定义。

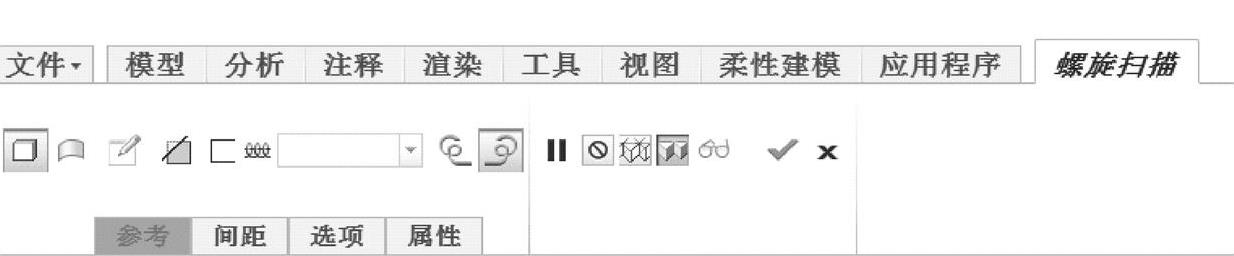

在功能区的“模型”选项卡的“形状”组中单击（螺旋扫描）按钮，打开图4-119所示的“螺旋扫描”选项卡。“螺旋扫描”选项卡中各主要组成要素的功能含义介绍如下。

图4-119 “螺旋扫描”选项卡

（1）相关工具命令

●：创建实体特征。

●：创建曲面特征。

●：打开草绘器以创建或编辑扫描横截面。

●：沿螺旋扫描移除材料，以便为实体特征创建切口或为曲面特征创建面组修剪。

●：为草绘添加厚度以形成薄实体、薄实体切口或创建薄曲面修剪。

●：设置螺距值。

●：使用左手定则设置螺旋扫描方向。

●：使用右手定则设置螺旋扫描方向。

（2）相关面板

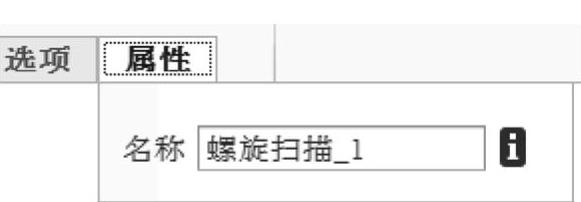

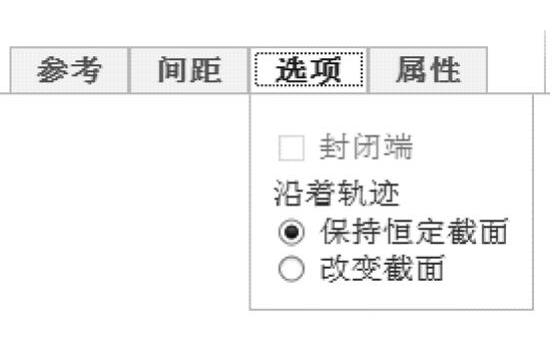

“螺旋扫描”选项卡包含4个面板，分别为“参考”面板、“间距”面板、“选项”面板和“属性”面板。

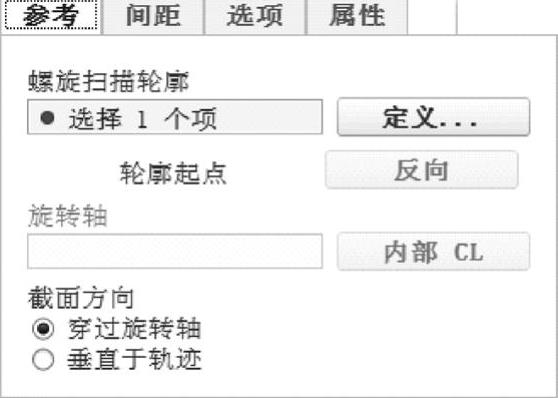

●“参考”面板：“参考”面板如图4-120所示。其中，“螺旋扫描轮廓”收集器用于显示螺旋扫描的草绘轮廓，单击“定义”按钮可打开草绘器以定义内部草绘；“轮廓起点”旁的“反向”按钮用于在螺旋扫描轮廓的两个端点间切换螺旋扫描的起点；“旋转轴”收集器用于显示旋转轴，而“内部CL”按钮用于将在螺旋扫描轮廓草绘中定义的几何中心线设置为螺旋扫描的旋转轴；“截面方向”选项组用于设置内部草绘平面的方向，分两种情况，一种是“穿过旋转轴”，另一种是“垂直于轨迹”。(www.chuimin.cn)

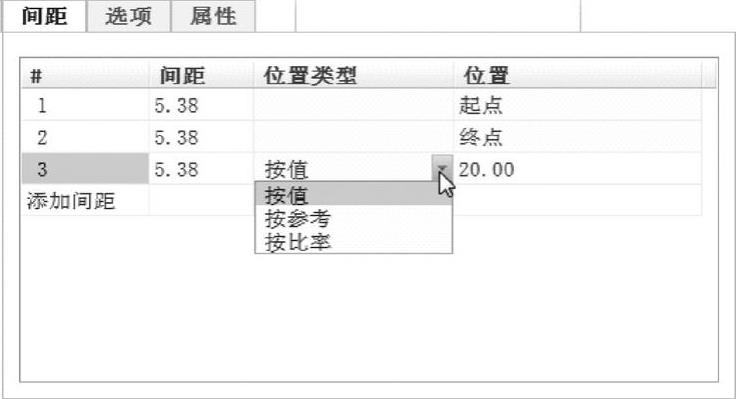

●“间距”面板：“间距”面板如图4-121所示。“#”以表格的形式显示间距点的编号列表；“间距”列显示指定点的螺距值；“位置类型”列用于设置一种方法，该方法决定第3点以后的间距点的放置，方法选项有“按值”“按参考”和“按比率”（“按值”使用距起点的距离值设置点位置，“按参考”使用参考设置点位置，“按比率”使用距螺旋轮廓起点的轮廓长度的比率设置点位置）；“位置”列用于设置点位置。单击“添加间距”，则在间距列中添加新行并添加一个新的间距点。
