Creo3.0扫描混合：区域控制修改指南
【摘要】：在创建某些扫描混合特征时，可以打开“扫描混合”选项卡的“选项”面板，使用位于该面板中的“设置横截面面积控制”单选按钮，在扫描混合的指定位置指定截面区域，即允许将控制点添加到原点轨迹或从原点轨迹删除控制点，并可在这些点指定或更改面积值。使用区域控制修改扫描混合的典型操作实例如下。图4-116 扫描混合特征
在创建某些扫描混合特征时，可以打开“扫描混合”选项卡的“选项”面板，使用位于该面板中的“设置横截面面积控制”单选按钮，在扫描混合的指定位置指定截面区域，即允许将控制点添加到原点轨迹或从原点轨迹删除控制点，并可在这些点指定或更改面积值。使用区域控制修改扫描混合的典型操作实例如下。
1）单击
（打开）按钮，弹出“文件打开”对话框。从随书光盘中的“CH4”文件夹中选择“bc_4_5_smhh2.prt”文件，单击“打开”按钮。原始扫描混合特征如图4-112所示。

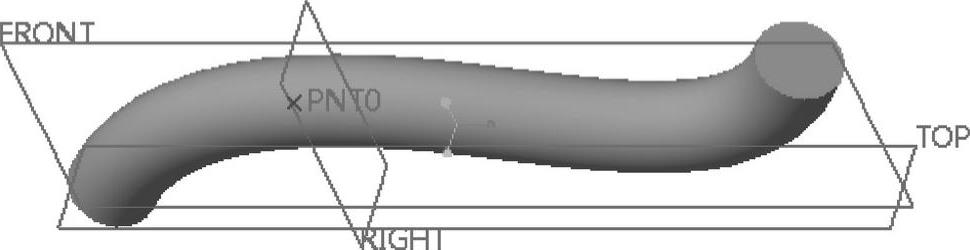

图4-112 原始扫描混合特征
2）在模型树中右击“扫描混合1”特征，如图4-113所示，然后从弹出的快捷菜单中单击
（编辑定义）按钮，打开“扫描混合”选项卡。
3）在“扫描混合”选项卡中打开“选项”面板，从中选择“设置横截面面积控制”单选按钮，并选中“调整以保持相切”复选框，如图4-114所示。
图4-113 右击扫描混合特征
(www.chuimin.cn)

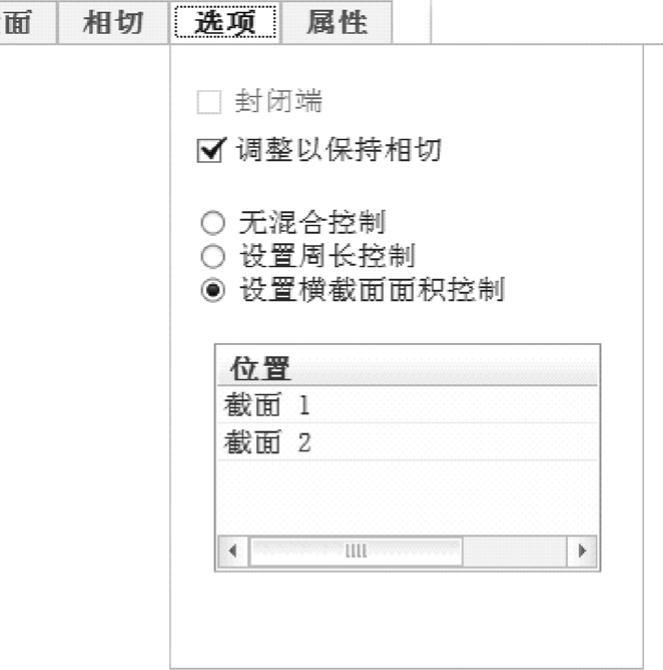

图4-114 选择“设置横截面面积控制”单选按钮等
4）在“选项”面板中单击“位置”收集器，将其激活，然后在轨迹上单击PNT0基准点，所选新位置会出现在该“位置”收集器中。
5）在“位置”收集器下边缘拖动滑块，找到“面积”列并单击相应单元格，然后更改该新截面的面积，如图4-115所示，选定点处的扫描混合面积会更新为新值。
图4-115 更改新截面的面积
6）单击“扫描混合”选项卡中的
（完成）按钮，得到编辑定义后的扫描混合特征，如图4-116所示。
图4-116 扫描混合特征
