Creo3.0从入门到精通：如何创建基本混合特征扫描

2023-11-08 理论教育版权反馈

【摘要】：创建扫描混合特征离不开定义轨迹和截面。另外注意使用“扫描混合”选项卡或快捷菜单命令来进一步配置所要创建的扫描混合特征。下面概括性地介绍创建基本扫描混合特征的一般方法及步骤，然后介绍一个创建基本扫描混合特征的操作实例。创建基本扫描混合特征的简单操作实例1）单击（新建）按钮，弹出“新建”对话框。图4-110 设置边界相切条件15）在“扫描混合”选项卡中单击（完成）按钮，创建的扫描混合实体特征如图4-111所示。

创建扫描混合特征离不开定义轨迹和截面。可以采用草绘轨迹，或选取现有曲线和边的方法来定义轨迹。另外注意使用“扫描混合”选项卡（“扫描混合”用户界面）或快捷菜单命令来进一步配置所要创建的扫描混合特征。

下面概括性地介绍创建基本扫描混合特征的一般方法及步骤（有些步骤可以根据用户的操作习惯或实际设计情况进行相应的灵活调整），然后介绍一个创建基本扫描混合特征的操作实例。

（1）创建基本扫描混合特征的一般方法及步骤

1）在功能区的“模型”选项卡的“形状”组中单击（扫描混合）按钮，打开图4-98所示的“扫描混合”选项卡。

图4-98 “扫描混合”选项卡

2）在“扫描混合”选项卡中打开“参考”面板，选择轨迹，注意选择的第一条轨迹作为原点轨迹，如图4-99所示。若单击“细节”按钮，则可以打开“链”对话框以设置轨迹参考。在“截平面控制”下拉列表框中可以选择以下选项之一。

●“垂直于轨迹”：草绘平面垂直于指定的轨迹（在第N列被选中），即截平面在整个长度内保持与指定的轨迹垂直（在N列中检测）。此为默认设置。

●“垂直于投影”：Z轴与指定方向上的原点轨迹投影相切。选择此选项，“方向参考”收集器被激活，提示选择方向参考；不需要水平/竖直控制。

●“恒定法向”：Z轴平行于指定方向向量。选择此选项，“方向参考”收集器被激活，根据实际情况选择方向参考。

3）设置“水平/竖直控制”选项等。“水平/竖直控制”选项包括以下内容。

●“自动”：X轴位置沿原点轨迹确定。当没有与原点轨迹相关的曲面时，此为默认设置。

●“垂直于曲面”：Y轴指向选定曲面的方向，垂直于与原点轨迹关联的所有曲面。当原点轨迹至少具有一个相关曲面时，此项为默认设置。单击“下一个”可切换可能的曲面。

●“X轨迹”：有两个轨迹时显示。“X轨迹”为第二轨迹而且必须比原点轨迹长。

4）在“扫描混合”选项卡中打开“截面”面板，并选取横截面的类型选项，如“草绘截面”单选按钮或“选定截面”单选按钮，如图4-100所示。

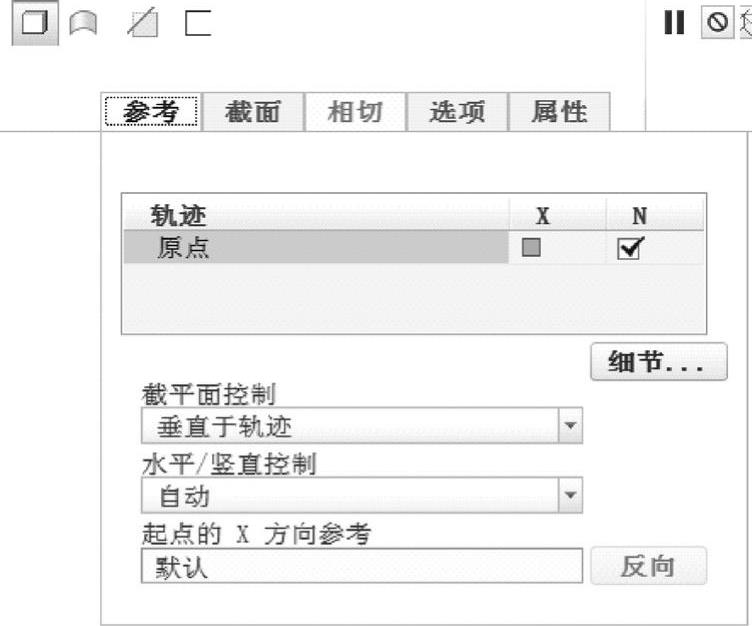

图4-99 “扫描混合”选项卡的“参考”面板

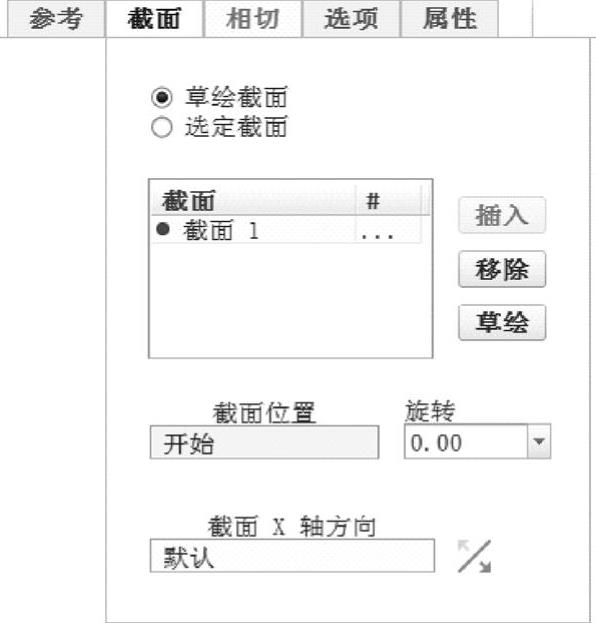

图4-100 进入“截面”面板

5）如果选择“草绘截面”单选按钮，则需选取一个位置点，然后在“截面”面板中单击“草绘”按钮，进入草绘器草绘截面。再单击“插入”按钮，可以选取用于指定截面位置的附加点。

6）如果选择“选定截面”单选按钮，则选取一个截面，接着单击“插入”按钮并选择一个附加截面。用同样的方法必须至少定义两个横截面。

7）在“扫描混合”选项卡中打开“相切”面板。利用该面板，可以定义扫描混合的端点和相邻模型几何间的相切关系。

8）在“扫描混合”选项卡中打开“选项”面板。利用该面板，可以设置扫描混合面积和周长控制选项。

9）在“扫描混合”选项卡中设置创建实体或曲面，并可设置其他选项。即注意这些按钮（、、和等）的应用。

10）确保草绘或选择所有横截面等操作后，单击“扫描混合”选项卡中的（完成）按钮。

（2）创建基本扫描混合特征的简单操作实例

1）单击（新建）按钮，弹出“新建”对话框。在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，在“名称”文本框中输入“bc_4_5_smhh1”，取消选中“使用默认模板”复选框，单击“确定”按钮。系统弹出“新文件选项”对话框，选择“mmns_part_solid”模板，然后单击“确定”按钮，进入零件设计模式。

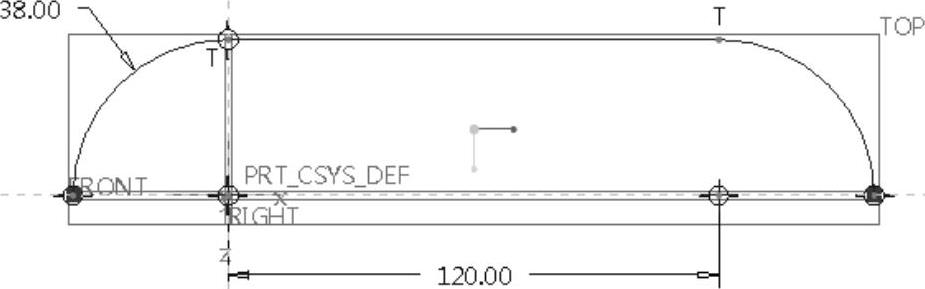

2）单击（草绘）按钮，弹出“草绘”对话框，选择TOP基准平面为草绘平面，以RIGHT基准平面为“右”方向参考，单击“草绘”按钮，进入草绘模式。绘制图4-101所示的曲线，单击（确定）按钮。

图4-101 草绘曲线

3）在功能区的“模型”选项卡的“形状”组中单击（边界混合）按钮，打开“扫描混合”选项卡。

4）在“扫描混合”选项卡中单击（实体）按钮。(www.chuimin.cn)

5）选择稍前创建的草绘曲线作为原点轨迹，可以打开“参考”面板查看默认的“截平面控制”选项等，如图4-102所示。

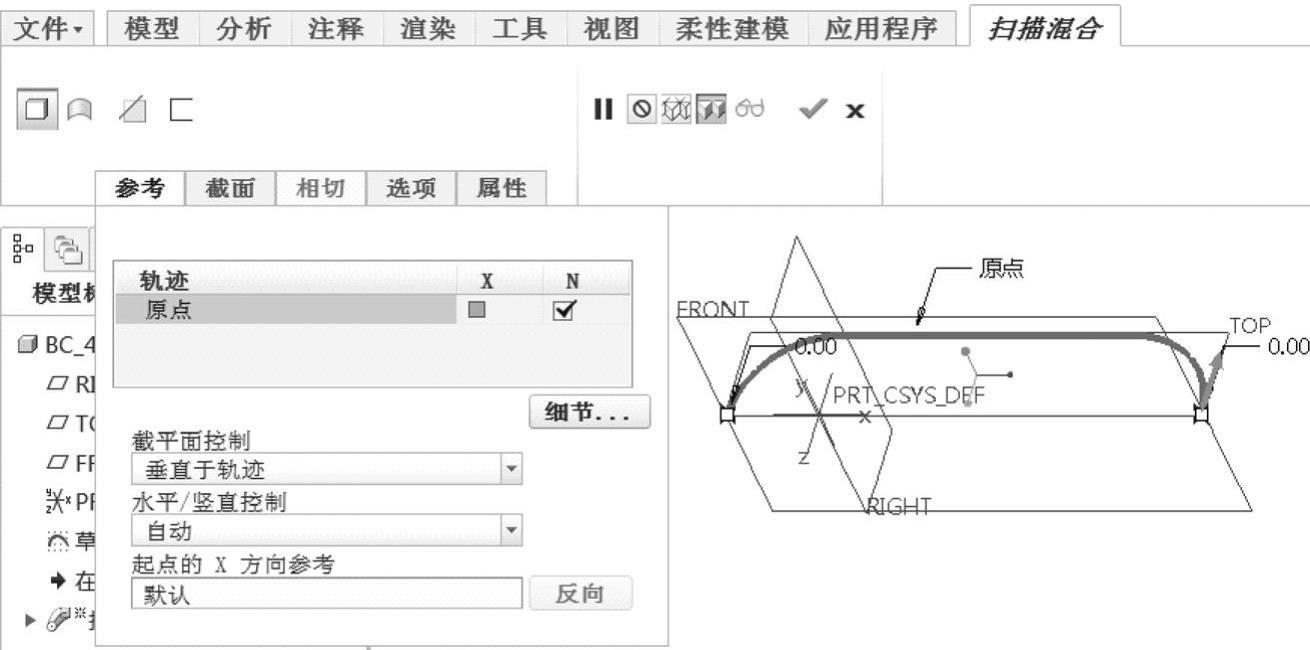

图4-102 指定原点轨迹等

6）在“扫描混合”选项卡中打开“截面”面板。选中“草绘截面”单选按钮，截面1的截面位置默认为原点轨迹的开始点处，该截面默认的旋转角度为“0”，如图4-103所示，单击“草绘”按钮，进入草绘模式。

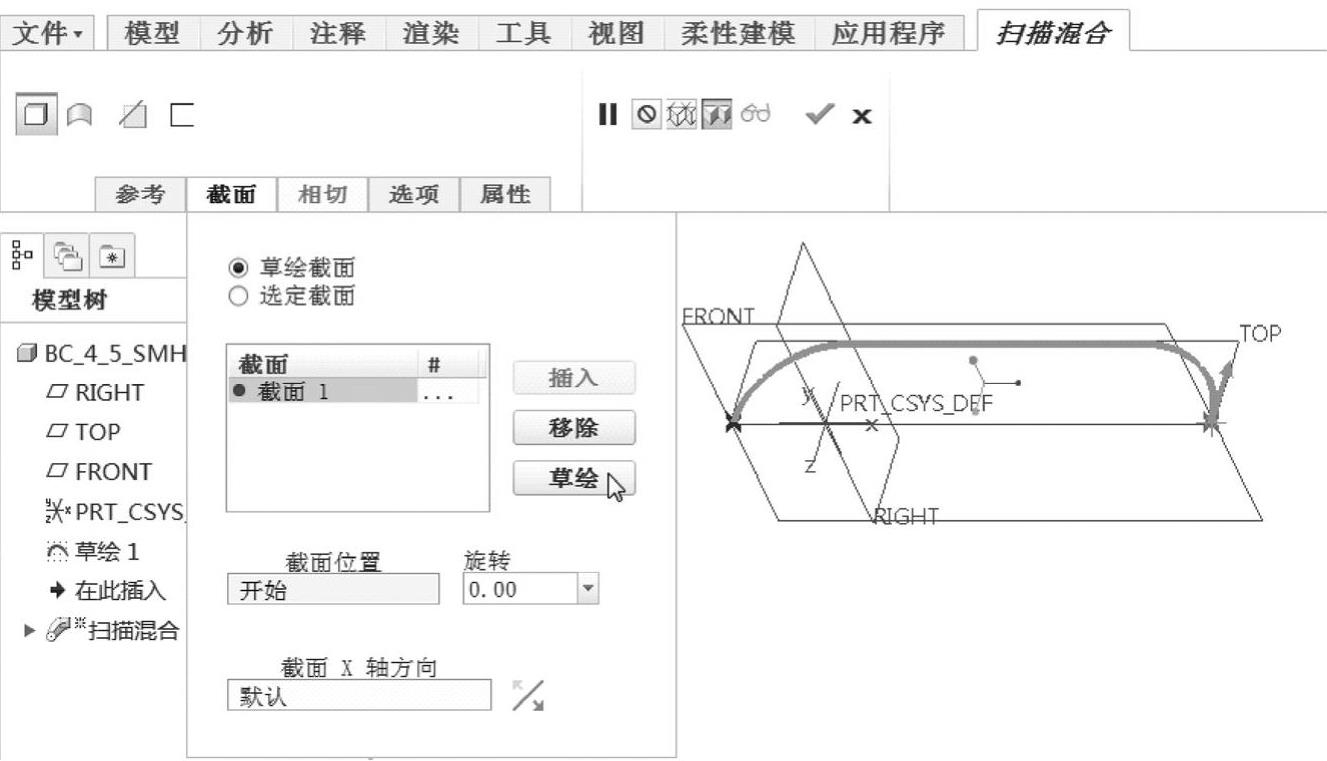

图4-103 在“扫描混合”选项卡的“截面”面板中进行设置

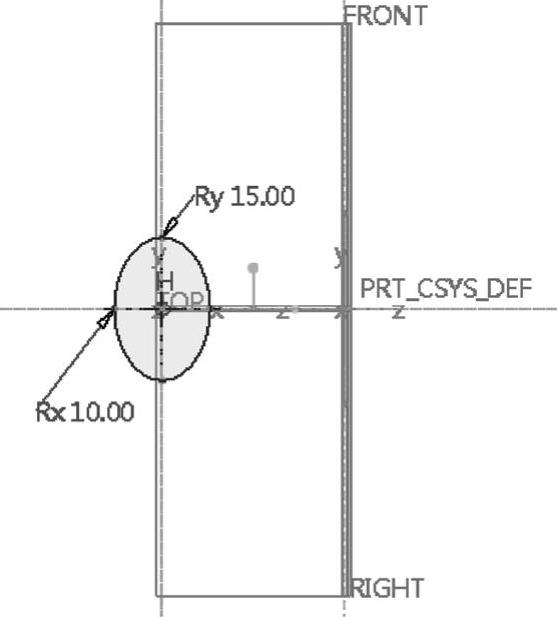

7）绘制图4-104所示的截面1，单击（确定）按钮。

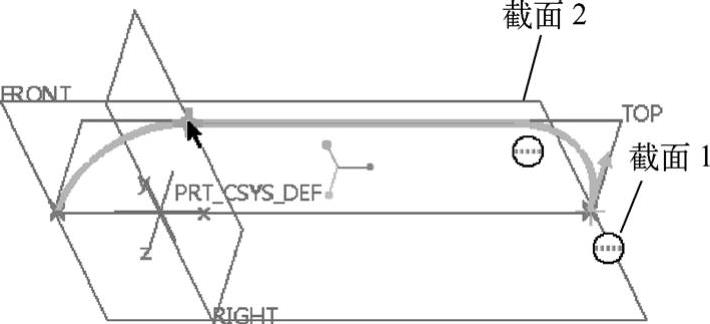

8）在“截面”面板中单击“插入”按钮，确保在截面列表中选择“截面2”，接着按〈Ctrl+D〉快捷键调整视角，并在图形窗口中单击图4-105所示的位置点。

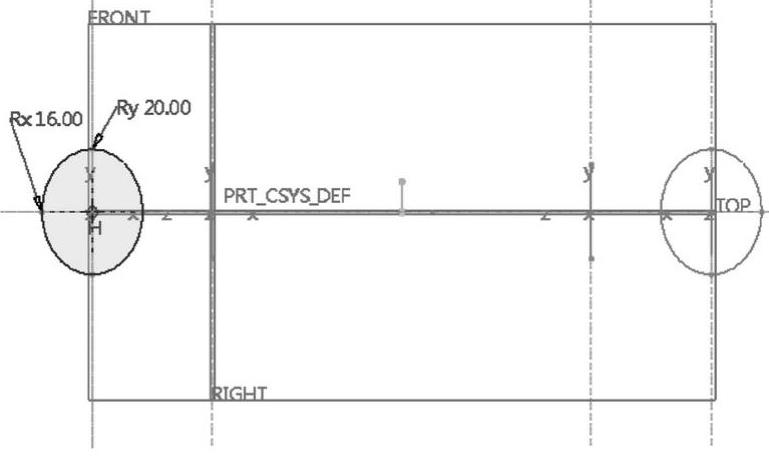

图4-104 绘制截面1

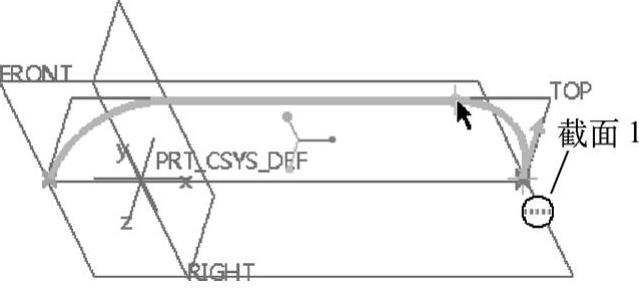

图4-105 指定截面2的位置点

9）在“截面”面板中单击“草绘”按钮，绘制图4-106所示的截面2，单击（确定）按钮。

10）在“截面”面板中单击“插入”按钮，确保在截面列表中选择“截面3”，接着按〈Ctrl+D〉快捷键调整视角，并在图形窗口中单击图4-107所示的位置点（一圆弧与直线的交点）。

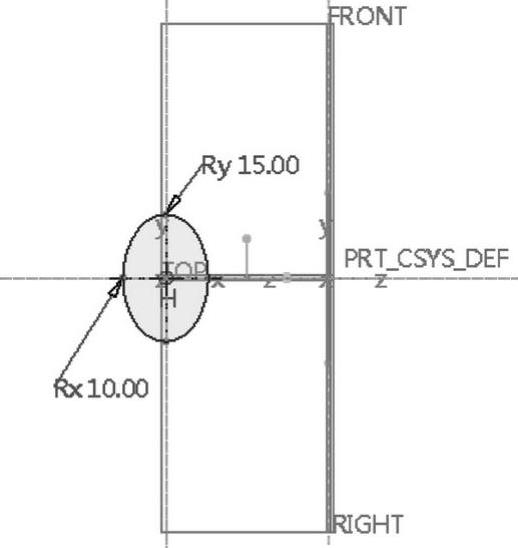

图4-106 绘制截面2

图4-107 指定截面3的放置位置点

11）在“截面”面板中单击“草绘”按钮，绘制图4-108所示的截面3，单击（确定）按钮。

12）在“截面”面板中单击“插入”按钮，确保在截面列表中选择“截面4”，其截面位置默认为轨迹结束点处，默认的旋转角度为“0”。

13）在“截面”面板中单击“草绘”按钮，绘制图4-109所示的截面4，单击（确定）按钮。

图4-108 绘制截面3

图4-109 绘制截面4

14）在“扫描混合”选项卡中打开“相切”面板，分别将开始截面和终止截面的条件设置为“垂直”，如图4-110所示。

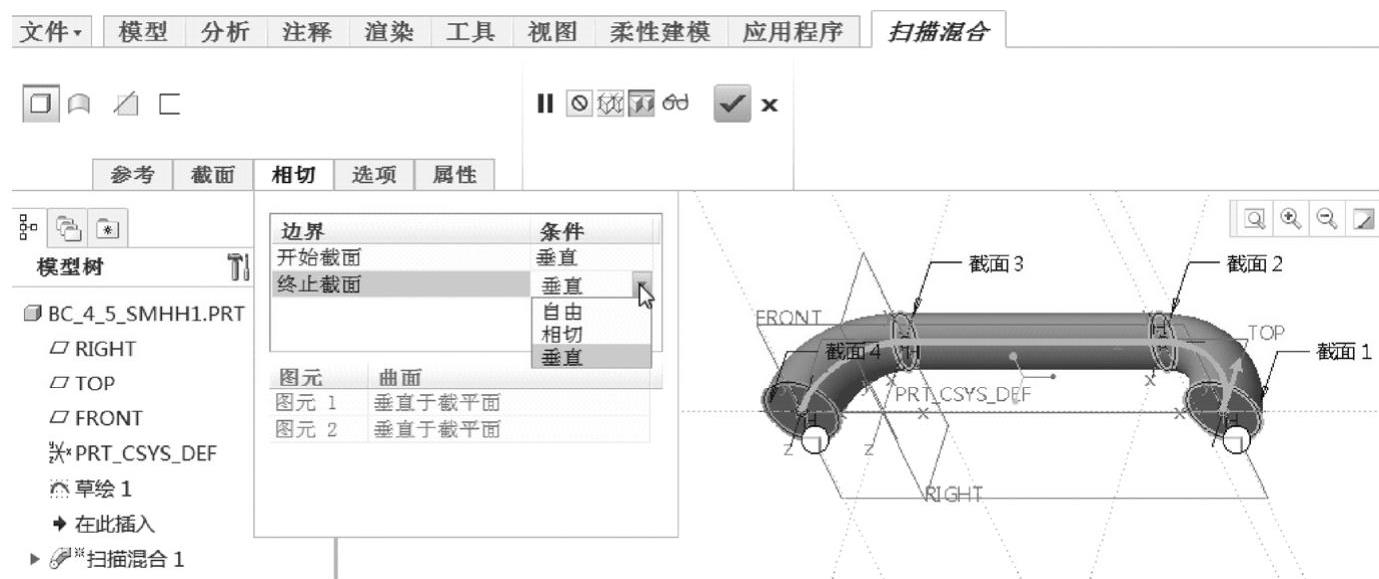

图4-110 设置边界相切条件

15）在“扫描混合”选项卡中单击（完成）按钮，创建的扫描混合实体特征如图4-111所示。

图4-111 创建扫描混合特征
