旋转混合特征是通过使用绕旋转轴旋转截面来创建的，典型示例如图4-89所示。图中截面2相对于截面1绕旋转轴旋转45°，截面3相对于截面2绕旋转轴旋转90°。如果第一个草绘或选择的截面包含一个旋转轴或中心线，那么系统会将其自动选定为旋转轴；如果第一个草绘不包含旋转轴或中心线，那么可以选择几何线作为旋转轴。旋转混合特征的所有截面必须位于相交于同一旋转轴的平面中。对于草绘截面来说，可以通过使用相对于混合中另一截面的偏移值或通过选择一个参考来定义截面的草绘平面。

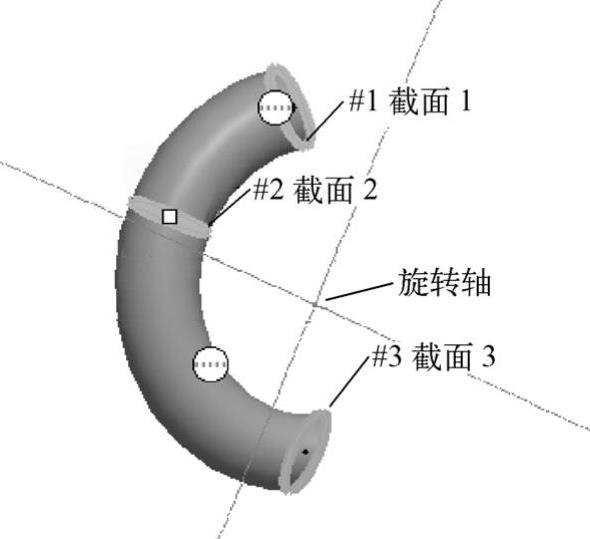

图4-89 旋转混合特征示例

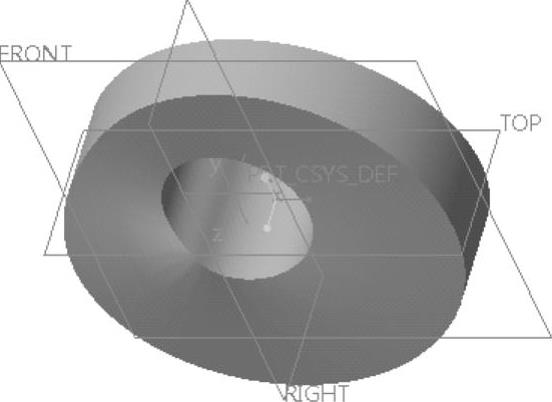

如果将旋转混合特征定义为闭合的，那么Creo Parametric会使用第一个截面作为最后一个截面，而不必草绘最后一个截面，最终将形成一个闭合的旋转混合特征。下面通过一个典型的操作实例介绍旋转混合特征的一般创建方法及其步骤、技巧等。

1）单击（新建）按钮，弹出“新建”对话框。在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，在“名称”文本框中输入“bc_4_4_xzh”，取消选中“使用默认模板”复选框，单击“确定”按钮。系统弹出“新文件选项”对话框，选择“mmns_part_solid”模板，然后单击“确定”按钮，进入零件设计模式。

2）在功能区的“模型”选项卡中单击“形状”→（旋转混合）按钮，打开“旋转混合”选项卡，确认已选中（实体）按钮。

3）在“旋转混合”选项卡中单击（草绘截面）按钮，或者打开“截面”面板并从中选择“草绘截面”单选按钮，如图4-90所示。

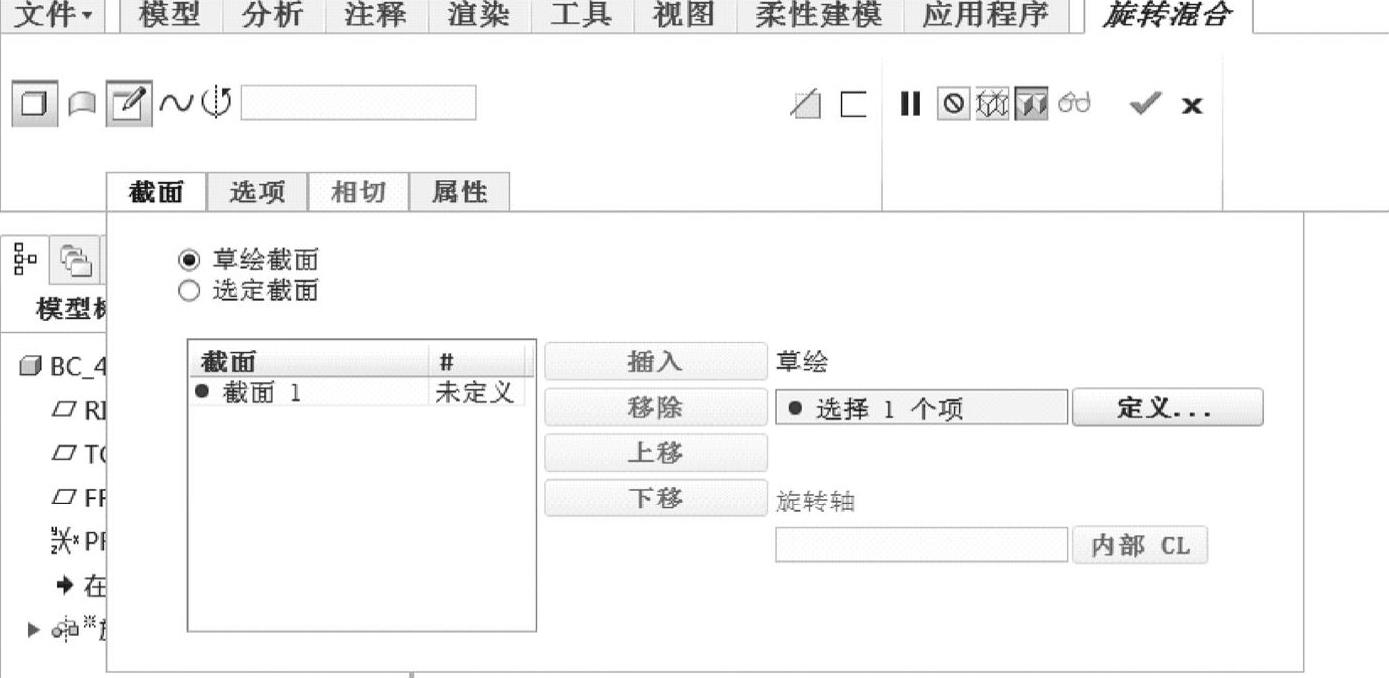

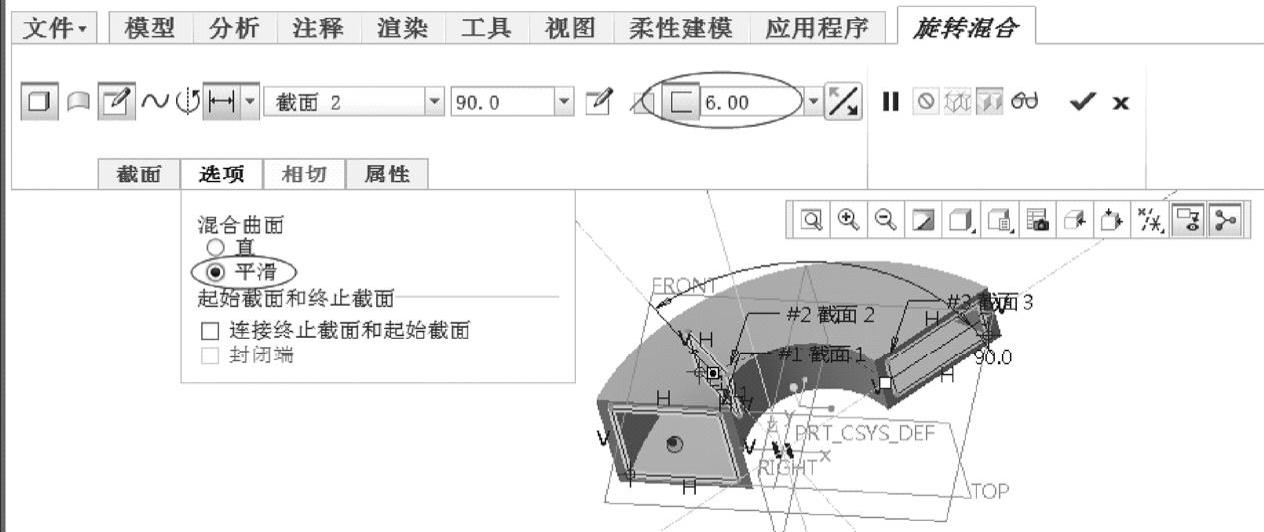

图4-90 功能区的“旋转混合”选项卡

4）在“截面”面板中单击“定义”按钮，弹出“草绘”对话框，选择TOP基准平面作为截面1的草绘平面，默认以RIGHT基准平面作为“右”方向参考，单击“草绘”按钮，进入草绘器（此时在功能区打开“草绘”选项卡）。

5）绘制第一个截面。根据需要，可在“基准”组中单击（中心线）按钮来创建一条将定义旋转轴的几何中心线。在本例中，绘制的第一个截面如图4-91所示（包含一条几何中心线），然后单击（确定）按钮。

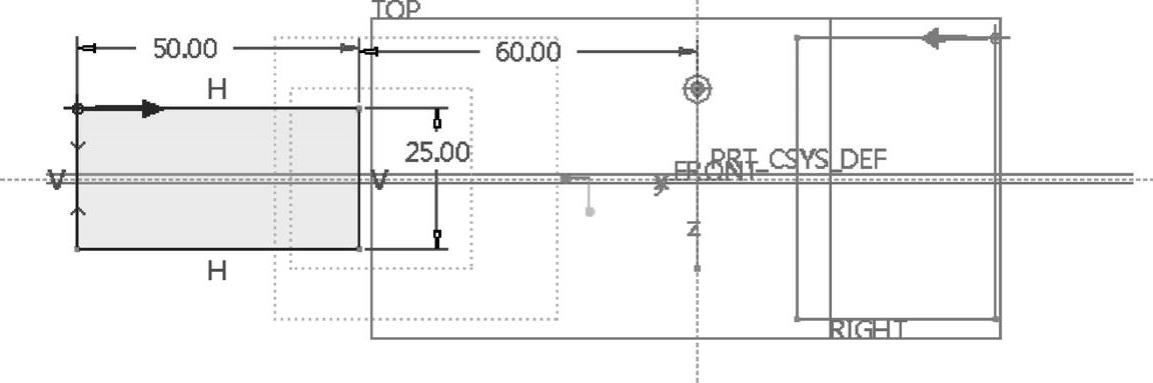

图4-91 绘制截面1（含一条几何中心线）

知识点拨：如果草绘的截面不包含几何中心线，那么可以在完成截面后在“截面”面板中单击“旋转轴”收集器（等同单击收集器框），然后选择线性参考作为旋转轴。

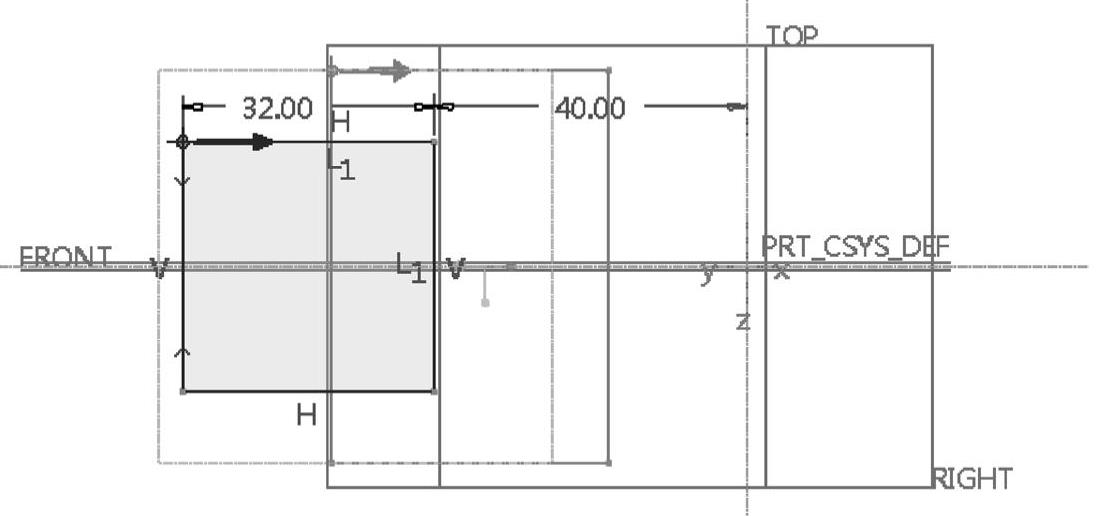

6）在“截面”面板的“草绘平面位置定义方式”选项组中选择“偏移尺寸”单选按钮，在“偏移自”下拉列表框中选择新截面偏移时参考的截面，这里默认选择“截面1”，并在其旁边的文本框中输入一个-120°～120°之间的角度偏移值，这里输入“45”。然后在“截面”面板中单击“草绘”按钮，创建图4-92所示的截面2，单击（确定）按钮以完成草绘并退出草绘器。(www.chuimin.cn)
