在Creo Parametric中，可以创建两种类型的平行混合：具有常规截面的平行混合和具有投影截面的平行混合。

1．具有常规截面的平行混合

这是最为常用的平行混合，它的创建至少要使用两个相互平行的平面截面，这些平面截面在其边缘用过渡曲面连接形成一个连续特征。在创建此类平行混合特征的过程中，用户既可以草绘所需的平面截面，也可以选择已有的平面截面，既可以通过“草绘截面”选项来草绘截面，也可以通过“选定截面”选项使用在进入“混合”工具命令之前草绘的截面。如果混合中的第一个截面是一个内部或外部草绘的话，那么混合中的其余截面必须为内部草绘。如果第一个截面是通过选择链定义的，那么也必须选择其余截面。

对于具有常规截面的平行混合，可以通过使用与另一草绘截面的偏移值来设置草绘截面的草绘平面，或者使用一个参考来定义草绘截面的草绘平面。另外，可以将第一个和最后一个截面定义为点。下面以两个范例来介绍如何创建具有常规截面的平行混合特征。

（1）通过选择截面创建平行混合特征的范例

该范例具体的操作步骤如下。

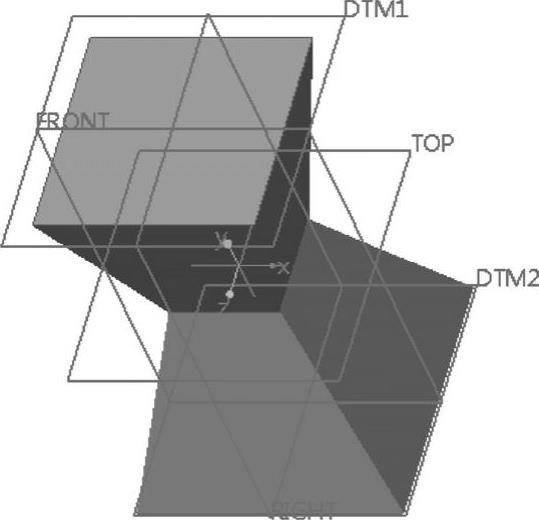

1）在“快速访问”工具栏中单击（打开）按钮，弹出“文件打开”对话框，选择配套文件“bc_4_4_1_pxhh.prt”，在“文件打开”对话框中单击“打开”按钮，该文件中已有3个平面截面，如图4-75所示。

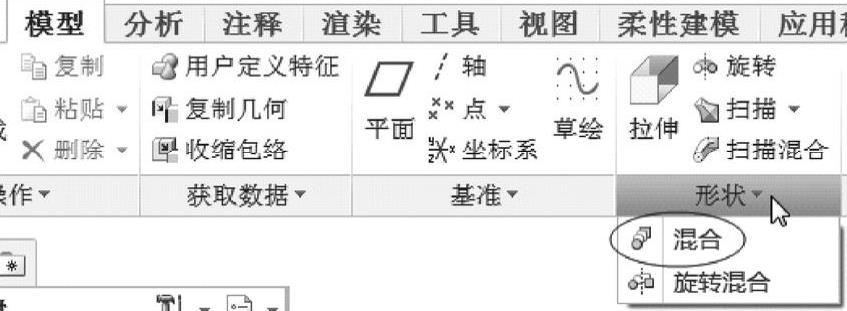

2）在功能区的“模型”选项卡中单击“形状”组名称以打开其溢出面板，如图4-76所示。接着单击（混合）按钮，则在功能区中出现“混合”选项卡。

图4-75 已有3个平面截面

图4-76 打开“形状”组的溢出面板

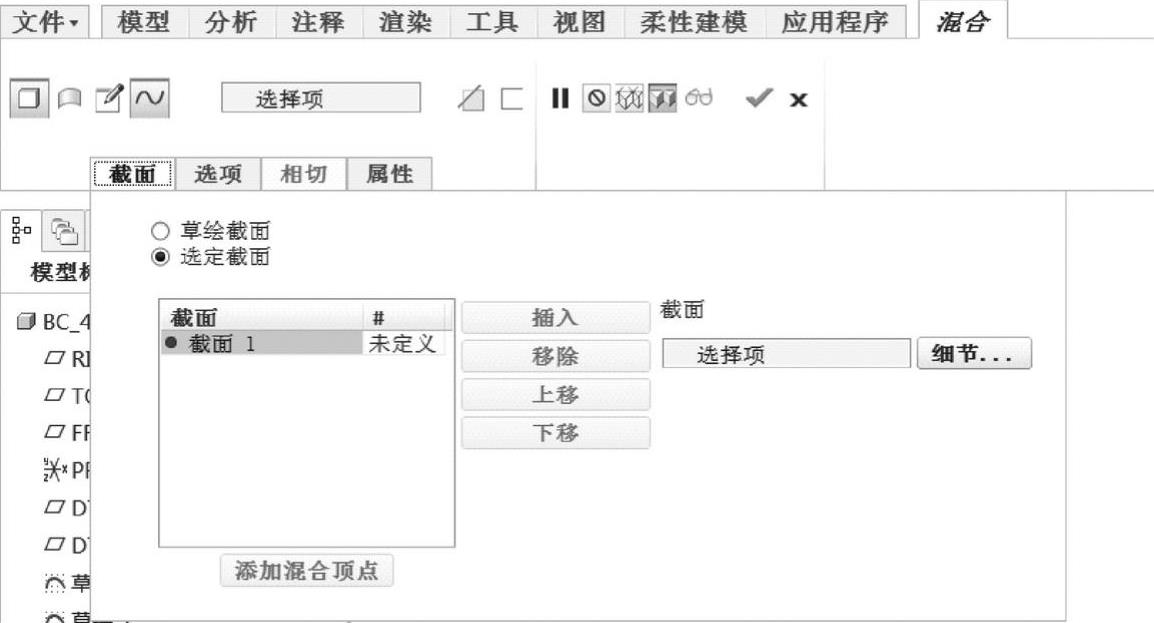

3）在“混合”选项卡中单击（实体）按钮，接着单击（选定截面）按钮，或者选择“截面”面板中的“选定截面”单选按钮，如图4-77所示。

4）在图形窗口中选择平面截面1作为平行混合的第一个平行截面。

5）在“截面”面板中单击“插入”按钮，在图形窗口中选择平面截面2作为平行混合的第二个平行截面。

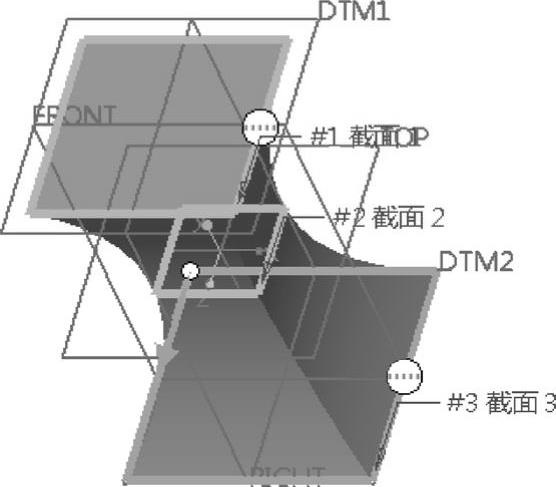

6）在“截面”面板中单击“插入”按钮，在图形窗口中选择平面截面3作为平行混合的第三个平行截面，此时特征动态预览如图4-78所示。

知识点拨：在选择现有截面时，如果发现起点箭头的默认位置不对，那么可以使用鼠标拖拽起点箭头的圆点图柄，将其重置到截面中所需的位置点处。如果发现闭合截面的起点箭头的默认方向不对，那么可以通过单击起点箭头的方式来反转其指向。

图4-77 “混合”选项卡

7）在“混合”选项卡中打开“选项”面板，从“混合曲面”选项组中选择“平滑”单选按钮，如图4-79所示。若选择“平滑”单选按钮，则创建平滑直线并通过样条曲面来连接截面的相应边。而如果选择的是“直”单选按钮，那么将使用直线连接混合截面并通过直纹曲面连接截面的边。

图4-78 选择好3个平行截面

图4-79 选择“平滑”单选按钮

8）在“混合”选项卡中打开“相切”面板，选择每个开始截面和终止截面的相切条件。在本例中，开始截面和终止截面的相切条件均默认为“自由”，如图4-80所示。

9）在“混合”选项卡中单击（完成）按钮，完成创建的平行混合实体特征如图4-81所示。

图4-80 指定边界相切条件

图4-81 平滑连接的平行混合实体特征

说明：如果在本例步骤7），从“混合”选项卡的“选项”面板中选择“混合曲面”选项组中的“直”单选按钮，那么最终创建的平行混合实体特征如图4-82所示。

（2）通过草绘截面创建平行混合特征的范例(www.chuimin.cn)

通过草绘截面创建平行混合特征的范例如下。

1）单击（新建）按钮，弹出“新建”对话框。在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，在“名称”文本框中输入“bc_4_4_1_pxhh_2”，取消选中“使用默认模板”复选框，单击“确定”按钮。系统弹出“新文件选项”对话框，选择“mmns_part_solid”模板，然后单击“确定”按钮，进入零件设计模式。

2）在功能区的“模型”选项卡中单击“形状”组名称以打开其溢出面板，接着单击（混合）按钮，则在功能区中出现“混合”选项卡。默认时，“混合”选项卡中的（实体）按钮处于被选中的状态。

3）在“混合”选项卡中单击（草绘截面）按钮，或者选择“截面”面板中的“草绘截面”单选按钮，并在“截面”面板中单击“定义”按钮，弹出“草绘”对话框，选择TOP基准平面作为截面1的草绘平面，默认以RIGHT基准平面为“右”方向参考，单击“草绘”按钮，进入截面1的草绘模式。

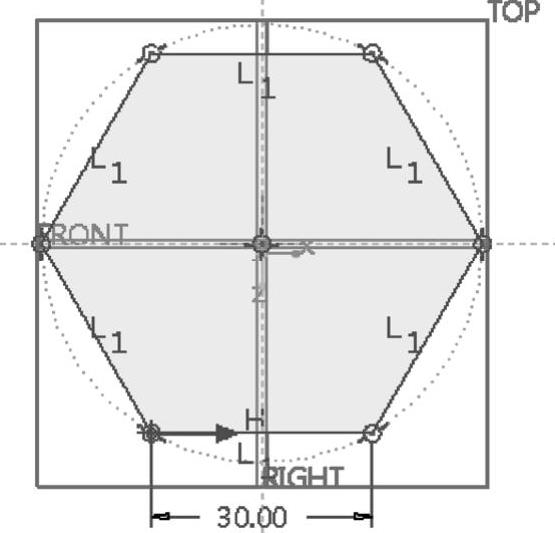

4）绘制图4-83所示的第一个截面，该截面为一个正六边形，单击（确定）按钮。

图4-82 直线连接的平行混合实体特征

图4-83 绘制第一个截面

5）在“截面”面板的“草绘平面位置定义方式”选项组中选择“偏移尺寸”单选按钮，在“偏移自”选项组中设置偏移自截面1的距离为“30.00”，如图4-84所示。用户也可以在“混合”选项卡的一个下拉列表框中选择（使用距其他草绘平面的偏移尺寸定义草绘平面位置）图标选项，接着从旁边的“偏移自”列表中选择新截面偏移时参考的截面，并在选定截面旁的文本框中输入偏置值。

6）在“截面”面板中单击“草绘”按钮，进入草绘器，绘制图4-85所示的第二个截面。该截面和第一个截面一模一样，它们的起点和终止点也相同。单击（确定）按钮，完成截面草绘并退出草绘器。

7）在“截面”面板中单击“插入”按钮，从“草绘平面位置定义方式”选项组中选择“偏移尺寸”单选按钮，设置偏移自截面2的偏移距离为“25”。

图4-84 设置截面2的草绘平面的位置

8）在“截面”面板中单击“草绘”按钮，进入草绘器中，在“草绘”组中单击（点）按钮，绘制图4-86所示的一个点，也就是说，第3个截面由一个点构成。单击（确定）按钮，完成截面草绘并退出草绘器。

图4-85 绘制第二个截面

图4-86 绘制第三个截面

9）在“混合”选项卡中打开“选项”面板，选择“直”单选按钮。

10）在“混合”选项卡中单击（完成）按钮，完成创建的平行混合特征如图4-87所示。

说明：在本例中，如果在“混合”选项卡的“选项”面板中不选择“直”单选按钮，而是选择“平滑”单选按钮，那么在“相切”面板中可以为终止截面（即由一个点构成的截面

3）设置“尖角”或“平滑”的边界相切条件，如图4-88所示。有兴趣的读者可以实际操作并注意观察为终止截面设置“尖角”或“平滑”边界相切条件时混合特征的形状变化。

2．具有投影截面的平行混合

投影平行混合包含两个位于相同的平面曲面或基准平面上的截面，这两个截面以垂直于草绘平面的方向投影到两个不同的实体曲面上。其中，第一个截面投影到第一个选定曲面上，第二个截面投影到第二个选定曲面上，每个投影截面都必须完全落在其所选曲面的边界之内。需要用户注意的是，投影平行混合不能与其他曲面相交。

图4-87 完成创建的平行混合特征

图4-88 设置终止截面的边界相切条件

在Creo Parametric 3.0用户界面的功能区中，默认时并没有提供用于创建投影截面混合特征的工具命令。要调出“投影截面混合”工具命令，首先要将enable_obsoleted_features配置选项设置为“yes”，以使“投影截面混合”命令在“不在功能区中的命令”列表中可用。这又涉及“不在功能区中的命令”列表的使用。在功能区的“文件”选项卡中选择“选项”命令，打开“PTC Creo Parametric选项”对话框，选择“自定义功能区”类别，接着从“从下列位置选取命令”下拉列表框中选择“不在功能区中的命令”，然后从“不在功能区中的命令”列表中选择“投影截面混合”命令，将其添加到功能区中所需的用户定义组即可。

由于“投影截面混合”工具命令使用较少，因此本书不作介绍，只要求读者大致了解投影截面混合的概念知识。
