混合特征至少具有两个平面截面，可以将混合特征看做是将这些平面截面在其顶点处用过渡曲面连接而形成的一个连续特征。在Creo Parametric中，混合特征的混合类型可以分为“平行”“旋转”和“一般（常规）”。这些混合类型的特点如下。

●“平行”：所有混合截面都位于截面草绘中的多个平行平面上。

●“旋转”：混合截面绕旋转轴旋转，最大角度可达120°（范围为-120°～120°）。

●“一般（常规）”：一般混合截面可以绕X轴、Y轴和Z轴旋转，也可以沿这三个轴平

移。每个截面都单独草绘，并用截面坐标系对齐。一般混合特征的创建工具需要设

置配置选项等才能调出来，本书不作深入介绍。

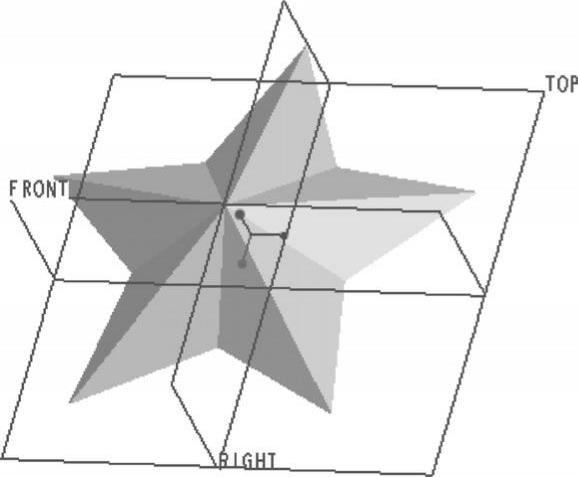

在创建混合特征时，需要注意每个混合截面包含的图元数。通常情况下，除了封闭混合外，每个混合截面包含的图元数都必须始终保持相同。对于没有足够几何图元的截面，可以采用添加混合顶点的方式增加图元数，每个混合顶点相当于给截面添加一个图元；也可以通过将某图元打断来为截面添加图元数。值得注意的是，在“帽状”的平行混合特征中，允许第一个或最后一个截面只由一个草绘点构成，例如，在图4-74所示的五角形模型中，其中一个平行混合截面只由一个草绘点组成。

所使用的添加混合顶点的方法分两种情况，即它取决于是使用选定截面还是草绘截面来创建平行混合。

（1）选定截面(www.chuimin.cn)

如果截面创建方法是（选定截面），那么在打开“混合”选项卡时可单击“截面”标签以打开“截面”面板，接着在“截面”面板中选择要添加混合顶点的截面，然后单击“添加混合顶点”按钮即可。
