可以通过选择一条轨迹然后草绘一个截面来跟随该轨迹进行扫描操作，从而创建具有恒定截面的扫描特征。在介绍恒定截面扫描范例之前，先简要地介绍恒定截面的工作流程。

1）在“形状”组中单击（扫描）按钮，打开“扫描”选项卡。

2）选择原点轨迹。原点轨迹将在“参考”面板的“轨迹”收集器的第一行中出现，“N”复选框默认为被选中的状态，而“截平面控制”下拉列表框的默认选项为“垂直于轨迹”。根据设计情况，还可以设置“水平/竖直控制”方式等。

3）草绘截面进行扫描。

4）预览扫描几何并完成特征。

创建恒定截面扫描特征的3个典型范例如下。

（1）恒定截面扫描操作范例1

恒定截面扫描操作范例1的具体操作步骤如下。

1）单击（新建）按钮，弹出“新建”对话框。在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，在“名称”文本框中输入“bc_4_3_hjsm1”，取消选中“使用默认模板”复选框，单击“确定”按钮。系统弹出“新文件选项”对话框，选择“mmns_part_solid”模板，然后单击“确定”按钮，进入零件设计模式。

2）在功能区的“模型”选项卡的“形状”组中单击（扫描）按钮，打开“扫描”选项卡。

3）在功能区的右侧打开“基准”列表，接着从“基准”列表中单击（草绘）按钮，弹出“草绘”对话框，选择TOP基准平面作为草绘平面，默认以RIGHT基准平面为“右”方向参考，如图4-47所示，单击“草绘”按钮，进入草绘器。绘制图4-48所示的开放图形作为扫描轨迹，单击（确定）按钮。

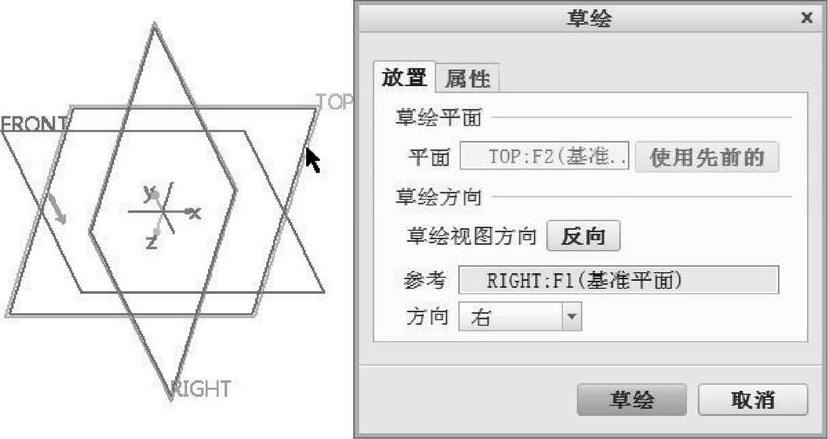

图4-47 指定草绘平面

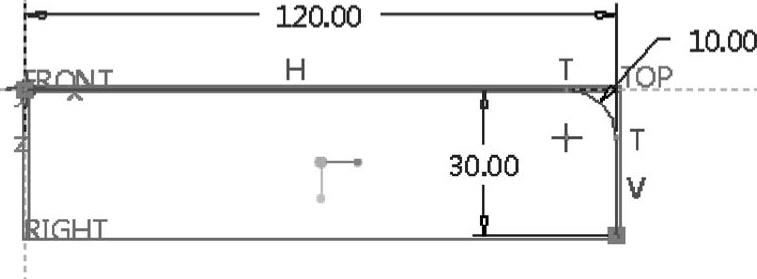

图4-48 绘制开放图形

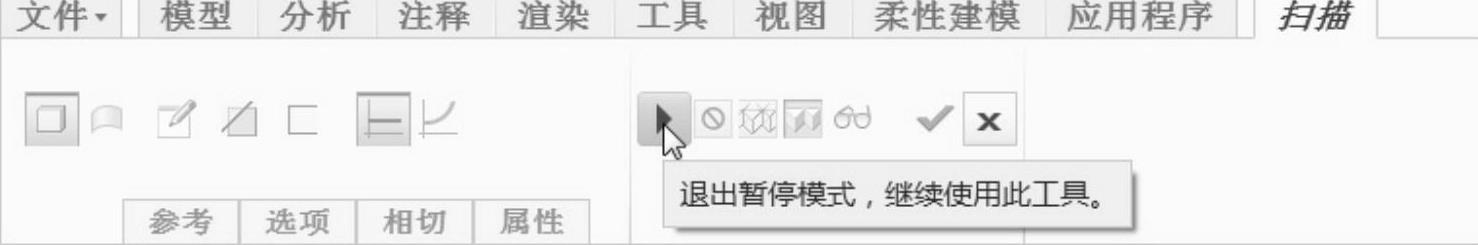

4）在“扫描”选项卡中单击出现的（退出暂停模式，继续使用此工具）按钮，如图4-49所示。

图4-49 退出暂停模式，继续使用“扫描”工具

5）刚绘制的开放曲线被默认选置为原点轨迹，如图4-50所示。若要改变轨迹起点，则在图形窗口中单击原点轨迹上的默认起点箭头，使起点箭头切换到原点轨迹的另一端，如图4-51所示。此时，如果打开“扫描”选项卡的“参考”面板，则可以看到默认的“截平面控制”方式为“垂直于轨迹”，“水平/竖直控制”方式为“自动”，“起点的X方向参考”为“默认”。

图4-50 默认为原点轨迹

图4-51 更改原点轨迹的起点方向

6）确认选中“扫描”选项卡中的（恒定截面扫描）按钮，并单击（创建或编辑扫描截面）按钮，进入内部草绘器。

7）绘制图4-52所示的扫描截面，单击（确定）按钮。

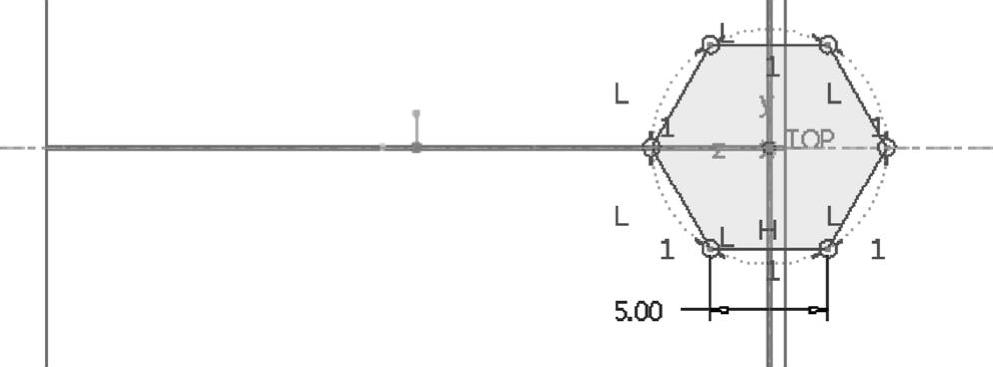

图4-52 绘制扫描截面

8）在“扫描”选项卡中单击（完成）按钮，结果如图4-53所示。

图4-53 创建的恒定截面扫描特征

（2）恒定截面扫描操作范例2

恒定截面扫描操作范例2的具体操作步骤如下。

1）单击（新建）按钮，弹出“新建”对话框。在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，在“名称”文本框中输入“bc_4_3_hjsm2”，取消选中“使用默认模板”复选框，单击“确定”按钮。系统弹出“新文件选项”对话框，选择“mmns_part_solid”模板，然后单击“确定”按钮，进入零件设计模式。

2）在功能区的“模型”选项卡的“形状”组中单击（扫描）按钮，打开“扫描”选项卡。

3）在功能区的右侧打开“基准”列表，接着从“基准”列表中单击（草绘）按钮，弹出“草绘”对话框，选择FRONT基准平面作为草绘平面，默认以RIGHT基准平面为“右”方向参考，单击“草绘”按钮，进入草绘器。绘制图4-54所示的闭合图形作为扫描轨迹，单击（确定）按钮。

图4-54 绘制将作为扫描轨迹的闭合图形(www.chuimin.cn)

4）在“扫描”选项卡中单击出现的（退出暂停模式，继续使用此工具）按钮。

5）刚绘制的闭合曲线被默认选定为原点轨迹。如果原点轨迹上默认的起点箭头方向如图4-55所示，那么可单击此箭头以反转其方向，如图4-56所示。

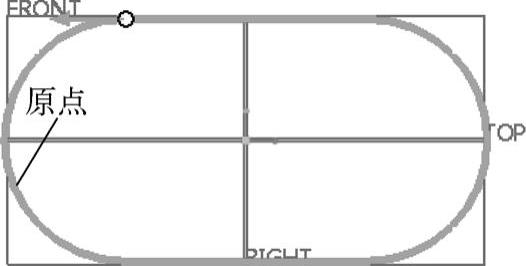

图4-55 默认为原点轨迹

图4-56 反转原点轨迹的起点箭头方向

6）确认选中“扫描”选项卡中的（恒定截面扫描）按钮，并单击（创建或编辑扫描截面）按钮，进入内部草绘器。

7）绘制图4-57所示的扫描截面，单击（确定）按钮。

8）在“扫描”选项卡中单击（完成）按钮，结果如图4-58所示。

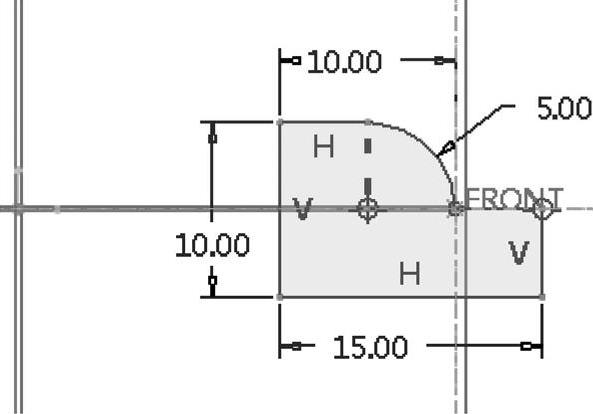

图4-57 绘制扫描截面

图4-58 创建扫描实体特征

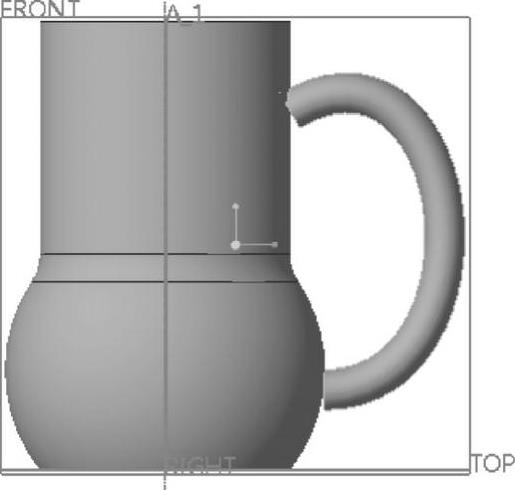

（3）恒定截面扫描操作范例3

恒定截面扫描操作范例3的具体操作步骤如下。

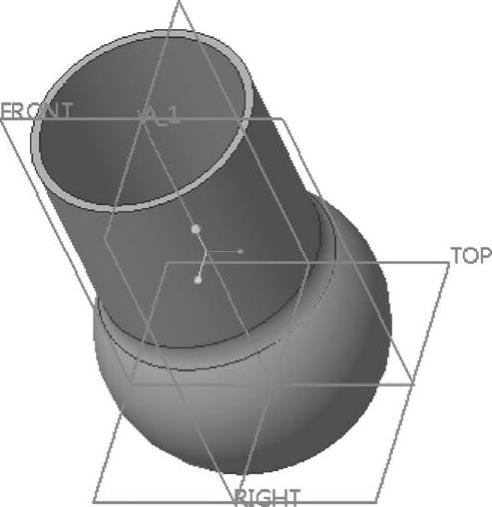

1）单击（打开）按钮，弹出“文件打开”对话框。从随书光盘中的“CH4”文件夹中选择“bc_4_3_hjsm3a.prt”文件，单击“打开”按钮。该文件中的原始实体模型如图4-59所示。

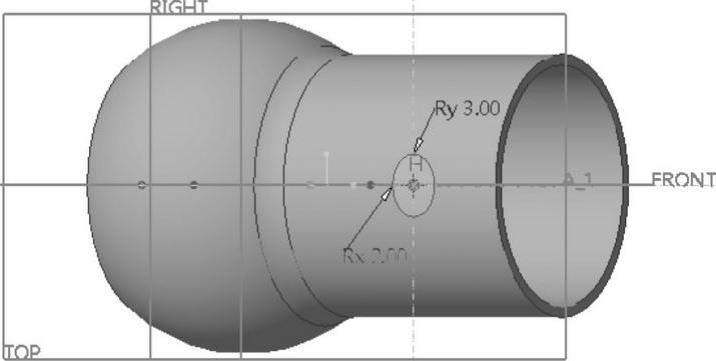

2）在功能区的“模型”选项卡的“基准”组中单击（草绘）按钮，弹出“草绘”对话框。选择FRONT基准平面作为草绘平面，默认以RIGHT基准平面为“右”方向参考，单击“草绘”对话框中的“草绘”按钮，进入内部草绘器。绘制图4-60所示的轨迹线，该轨迹线为绘制的样条曲线，其端点需要被约束到实体外轮廓侧投影线上，单击（确定）按钮。
