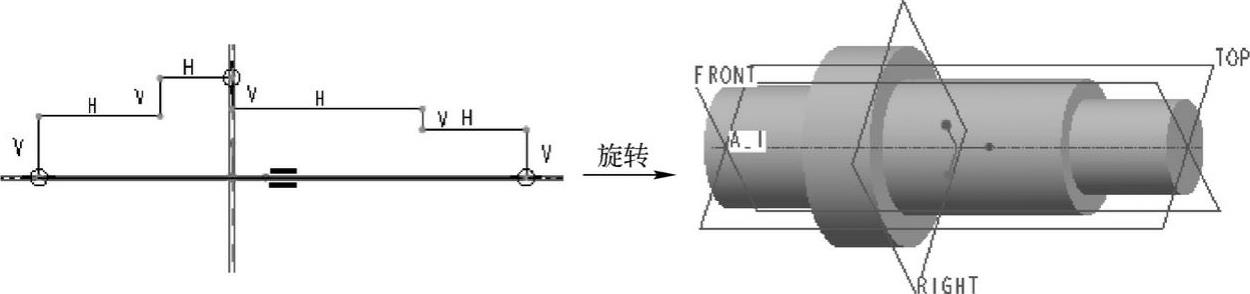

旋转特征是通过绕中心线旋转草绘截面来创建的一类特征。在实际设计中，通常使用旋转工具来创建一些具有回转体形状特点的模型，示例如图4-29所示。

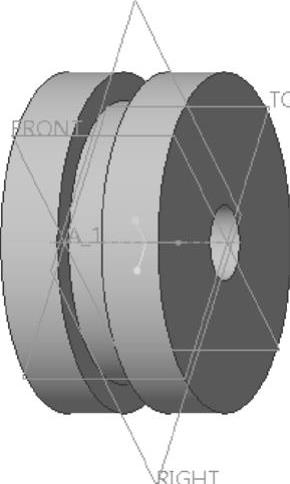

图4-29 创建旋转特征的示例

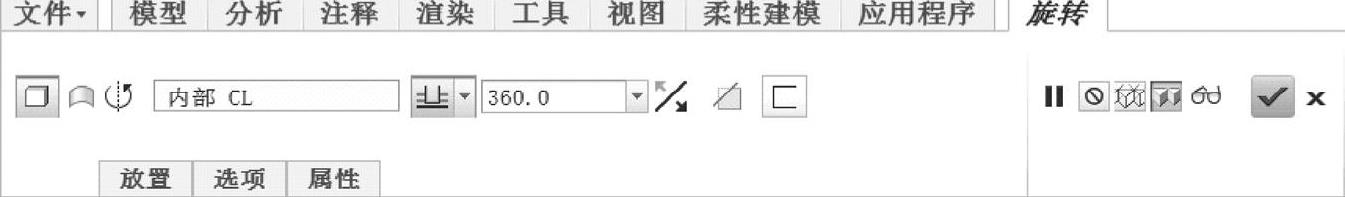

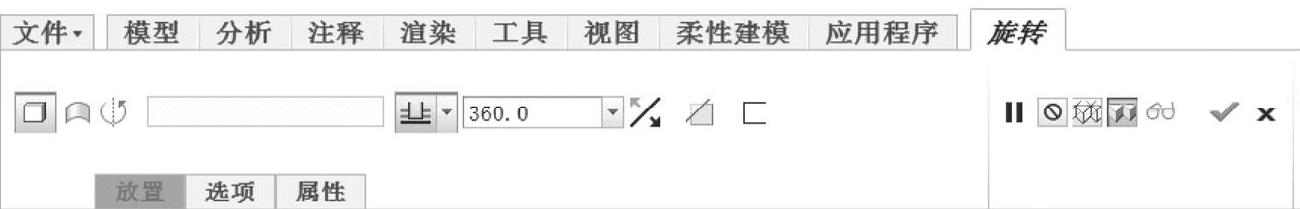

在“形状”组中单击（旋转）按钮，则功能区中出现“旋转”选项卡，如图4-30所示。

图4-30 “旋转”选项卡

在“旋转”选项卡中指定特征类型，如（创建实体）或（创建曲面），接着选择或创建草绘。注意在草绘的旋转截面中需要旋转轴，该旋转轴既可以利用截面创建，也可以通过选取模型几何进行定义。在创建旋转特征的过程中，用户可以根据设计需要更改旋转角度，在实体或曲面、伸出项或切口间进行切换，或指定草绘厚度以创建旋转加厚特征。

1．定义旋转截面、旋转轴和旋转角度

在介绍创建旋转特征的典型操作实例之前，先重点介绍创建旋转特征时需要注意的3个方面。

（1）关于旋转截面

绘制旋转截面时需要考虑定义旋转截面的两个基本规则：一个是可使用开放或闭合的截面创建旋转曲面；另一个是必须只在旋转轴的一侧草绘几何。

（2）关于旋转轴

定义旋转特征的旋转轴主要有两种方法：一种是通过外部参考，即使用现有的有效类型的零件几何（可选择基准轴、直边、直曲线或坐标系的轴定义旋转轴）；另一种是使用内部中心线，即在草绘器中创建所需要的中心线。

定义旋转轴的基本规则包括：必须只在旋转轴的一侧草绘几何；旋转轴（几何参考或中心线）必须位于截面的草绘平面中。

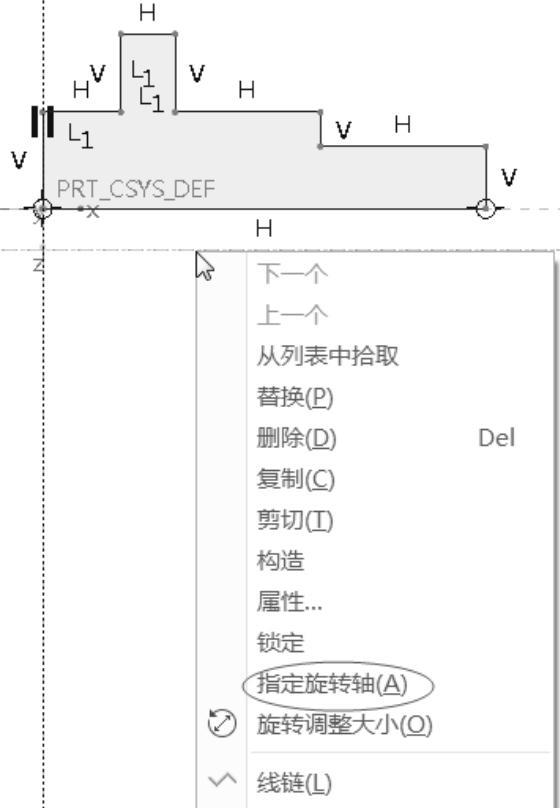

当使用草绘器中心线作为旋转轴时，需要注意：如果截面包含一条几何中心线，则该几何中心线将被用作旋转轴；如果截面包含一条以上的中心线，则系统会将第一条几何中心线用作旋转轴。如果草绘不包含几何中心线，则使用创建的第一条构造中心线作为旋转轴。用户可以将任意一条中心线指定为旋转轴。其方法是在草绘器中先选择要作为旋转轴的中心线，接着在功能区中选择“设置”→“特征工具”→“指定旋转轴”命令，如图4-31所示。也可以利用快捷菜单中的“指定旋转轴”命令，如图4-32所示。

图4-31 指定旋转轴的命令

图4-32 快捷菜单中的“指定旋转轴”命令

（3）关于旋转角度

将截面绕一个旋转轴旋转至指定角度便可以形成旋转特征。用户可通过选取下列角度选项之一来定义旋转角度。

●（可变/变量）：自草绘平面以指定角度值旋转截面。在相应的角度文本框中输入角度值，或选取一个预定义的角度（如90°、180°、270°、360°）。

●（对称）：在草绘平面的每侧以指定角度值的一半旋转截面。

●（到选定项）：将截面一直旋转到选定基准点、顶点、平面或曲面。注意：终止平

面或曲面必须包含旋转轴。

2．创建旋转特征的操作实例

创建旋转特征的典型操作实例如下。该典型操作实例的目的是通过实例操作，让读者熟悉创建旋转特征的流程及方法，掌握创建旋转特征的细节操作。

（1）新建零件文件

1）单击（新建）按钮，弹出“新建”对话框。

2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，在“名称”文本框中输入“bc_4_xz_1”，取消选中“使用默认模板”复选框，单击“确定”按钮。

3）系统弹出“新文件选项”对话框，选择“mmns_part_solid”模板，然后单击“确定”按钮，进入零件设计模式。(www.chuimin.cn)

（2）创建旋转实体特征

1）在“形状”组中单击（旋转）按钮，则功能区中出现“旋转”选项卡。默认时，“旋转”选项卡中的（创建实体）按钮处于被选中的状态。

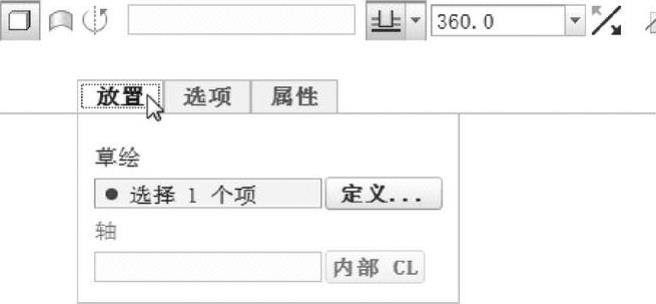

2）选择“放置”标签，打开图4-33所示的“放置”面板，接着单击“定义”按钮，弹出“草绘”对话框。选择FRONT基准平面作为草绘平面，以RIGHT基准平面为“右”方向参考，单击“草绘”对话框中的“草绘”按钮，进入草绘模式。

说明：用户也可以不打开“放置”面板，直接选择图形窗口中的FRONT基准平面作为草绘平面，此时系统会以默认的方向为参考快速地进入内部草绘器。允许用户在草绘器中根据设计要求，使用功能区“草绘”选项卡的“设置”组中的以下3个实用按钮。

●（草绘设置）按钮：单击此按钮，弹出“草绘”对话框，从中指定草绘设置。

●（参考）按钮：单击此按钮，弹出“参考”对话框，从中指定截面的标注和约束参考。

●（草绘视图）按钮：定向草绘平面使其与屏幕平行。

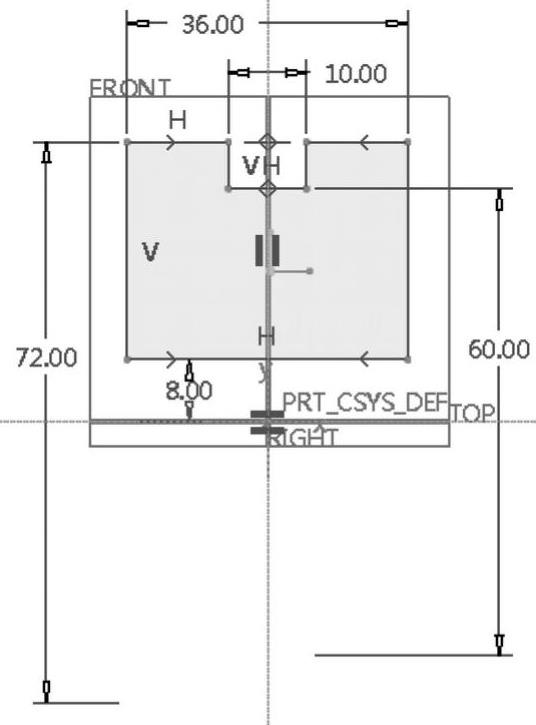

3）绘制图4-34所示的旋转截面，该截面中绘制有两条构造中心线，构造中心线可使用“草绘”组中的（中心线）按钮来创建。绘制了两条构造中心线后，在草绘区域中选择水平的中心线，接着在功能区中选择“设置”→“特征工具”→“指定旋转轴”命令，从而将该中心线指定为旋转轴（相当于转化为几何构造线）。指定旋转轴，还可以采用最佳的做法，那就是使用“基准”组中的（几何中心线）按钮直接创建用作旋转轴的几何中心线。
