拉伸特征是定义三维几何的一种基本方法，它是通过将二维截面在垂直于草绘平面的某方向上以设置的距离来拉伸而生成的。拉伸特征的典型示例如图4-1所示。

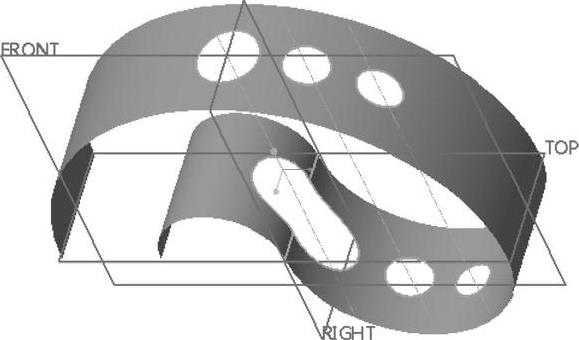

图4-1 拉伸特征示例

在功能区的“模型”选项卡的“形状”组中单击（拉伸）按钮，打开图4-2所示的“拉伸”选项卡。从该“拉伸”选项卡中可以看出，通过拉伸操作，可以创建实体伸出项、切口、拉伸曲面以及曲面修剪等。

图4-2 “拉伸”选项卡

“拉伸”选项卡中各主要工具按钮及选项等组成元素的功能含义如下。

●：创建实体。

●：创建曲面。

●“深度选项”下拉列表框：约束特征的深度。深度图标选项包括（盲孔）、（对称）、（穿至）、（下一个）、（穿透）和（到选定项）。通过选取这些深度图标选项之一可以指定拉伸特征的深度，具体说明见表4-1。

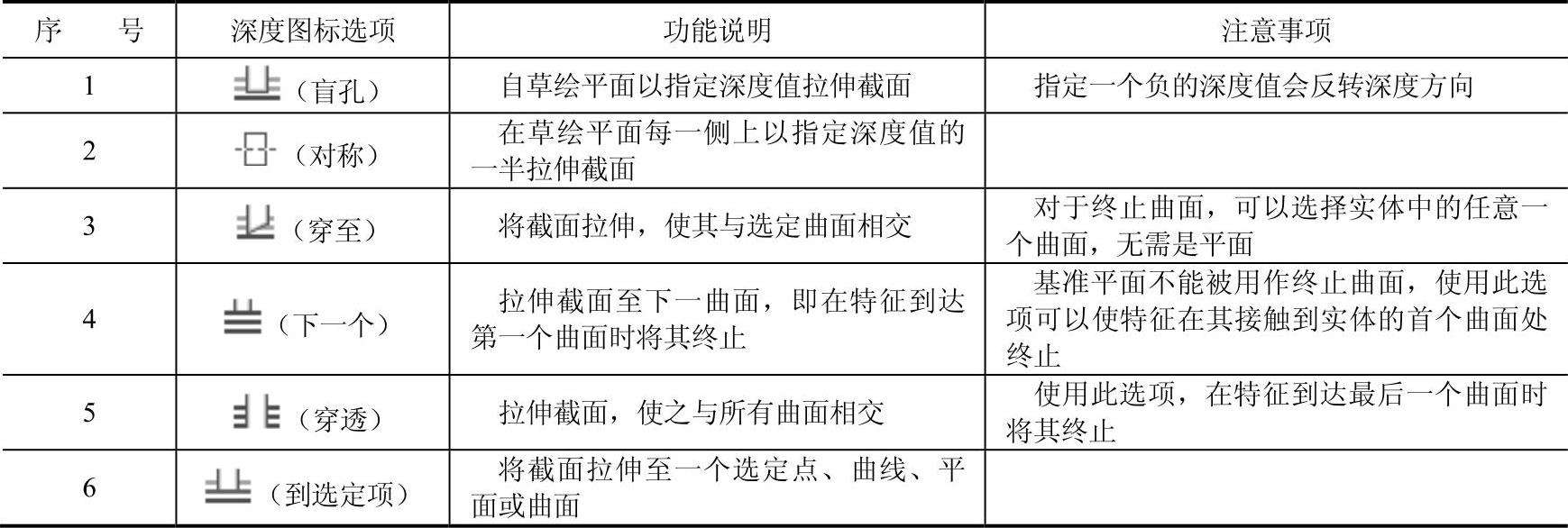

表4-1 使用深度选项约束拉伸特征的深度

●“深度”数值框或“参考”收集器：“深度”数值框用于指定由深度尺寸所控制的拉伸的深度值；如果需要深度参考，数值框将起到“参考”收集器的作用，并列出参考摘要。

●：沿拉伸移除材料，以便为实体特征创建切口或为曲面特征创建面组修剪。

●：为草绘添加厚度，以创建薄实体、薄实体切口或薄曲面修剪。

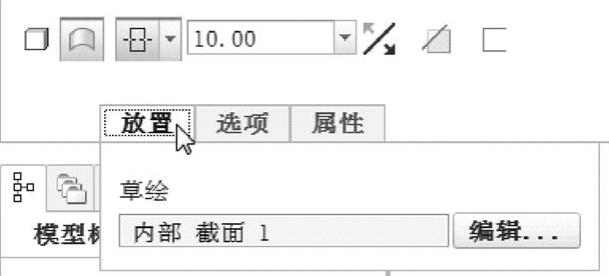

●“放置”面板：该面板如图4-3所示，使用该面板创建或重定义特征截面。要创建拉伸截面，则单击“定义”按钮，打开草绘器以创建内部草绘。

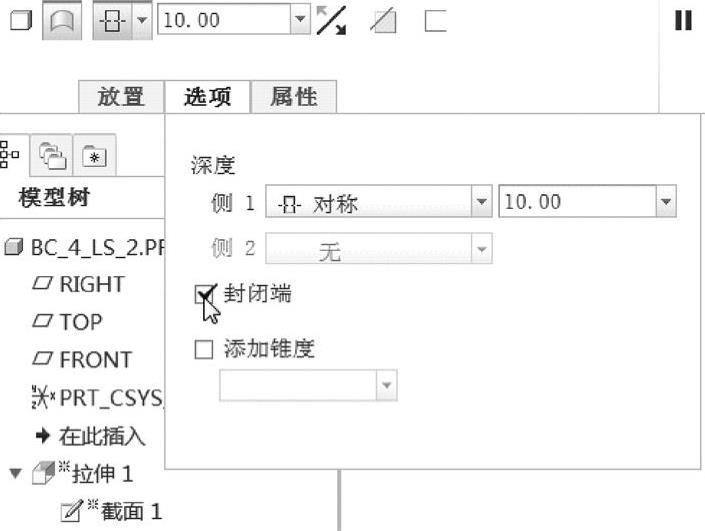

●“选项”面板：该面板如图4-4所示，使用该面板可以定义草绘平面每一侧的特征深度。对于曲面特征，可以通过选中“封闭端”复选框，用封闭端创建曲面特征。在该面板中还可以通过选中“添加锥度”复选框，按值使拉伸体形成锥度，其锥角在-30°～30°之间。

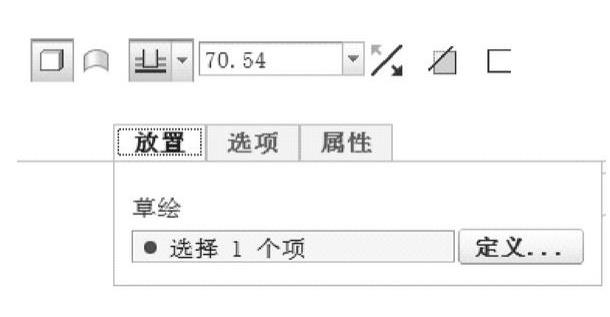

图4-3 “放置”面板

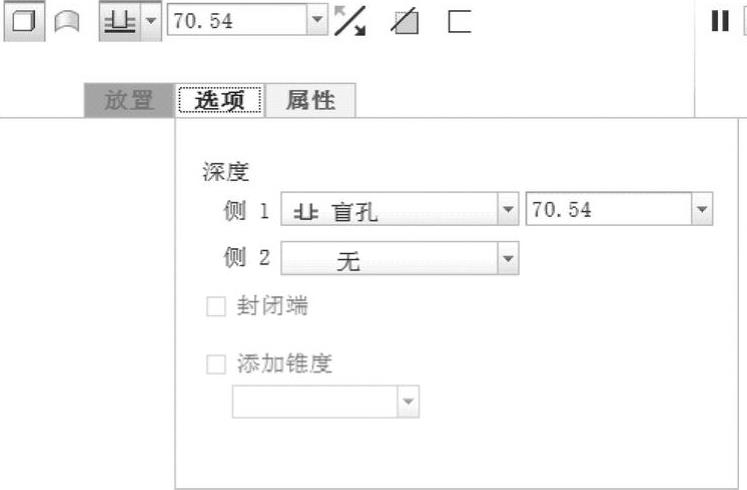

图4-4 “选项”面板

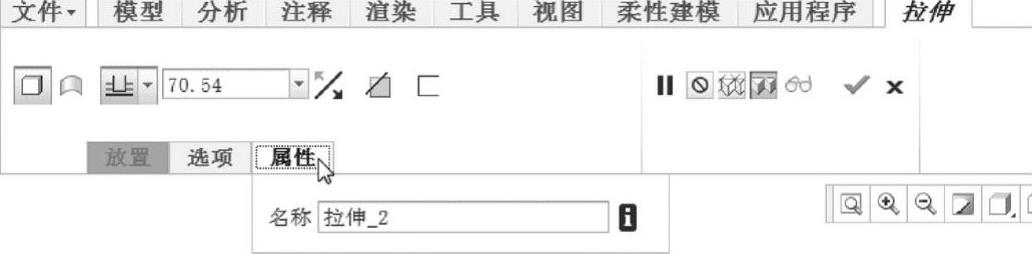

●“属性”面板：该面板如图4-5所示。在该面板的“名称”文本框中可以更改拉伸特征名，需要时可以单击（显示此特征的信息）按钮，从而在Creo Parametric浏览器中查看此特征的详细信息。

图4-5 “拉伸”选项卡的“属性”面板

下面通过两个典型操作实例介绍创建拉伸实体和拉伸曲面的方法及技巧等。

1．拉伸实例1

实例目的：掌握创建实体伸出项、创建加厚拉伸和创建切口。

（1）新建零件文件

1）单击（新建）按钮，弹出“新建”对话框。

2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，在“名称”文本框中输入“bc_4_ls_1”，取消选中“使用默认模板”复选框，单击“确定”按钮。

3）系统弹出“新文件选项”对话框，选择“mmns_part_solid”模板，然后单击“确定”按钮，进入零件设计模式。

（2）创建拉伸实体特征

1）在功能区的“模型”选项卡的“形状”组中单击（拉伸）按钮，打开“拉伸”选项卡。

2）默认时，“拉伸”选项卡中的（创建实体）按钮处于被选中的状态。选择“放置”标签，打开“放置”面板。接着在“放置”面板中单击“定义”按钮，弹出“草绘”对话框。

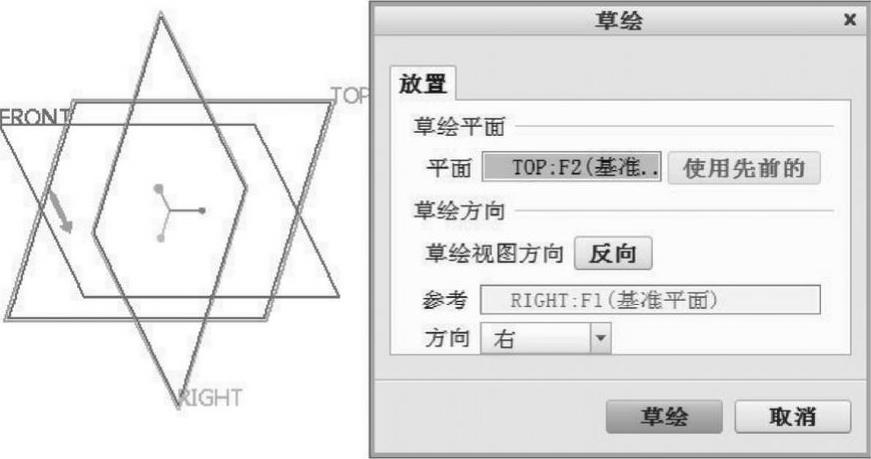

3）选择TOP基准平面作为草绘平面，以RIGHT基准平面为“右”方向参照，如图4-6所示。单击“草绘”按钮，进入草绘模式。

4）绘制图4-7所示的截面，单击（确定）按钮。

图4-6 定义草绘平面及草绘方向

图4-7 绘制拉伸截面

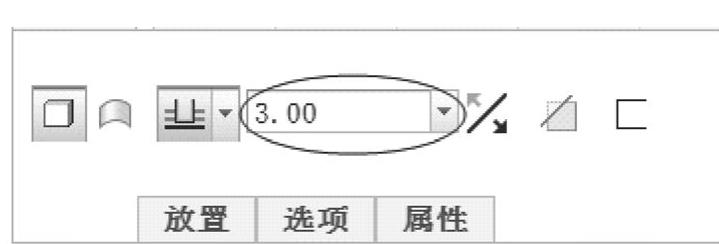

5）在“拉伸”选项卡中输入侧1的拉伸深度“3”，如图4-8所示。

6）在“拉伸”选项卡中单击（完成）按钮。创建的拉伸实体特征如图4-9所示，图中的模型以默认的标准方向视角显示（可按〈Ctrl+D〉组合键）。

图4-8 输入侧1的拉伸深度为“3”

图4-9 创建的拉伸实体特征

（3）以拉伸的方式切除材料

1）在“形状”组中单击（拉伸）按钮，打开“拉伸”选项卡。

2）默认时，“拉伸”选项卡中的（创建实体）按钮处于被选中的状态。在“拉伸”选项卡中单击（去除材料）按钮。

3）选择“放置”标签，打开“放置”面板，接着单击“定义”按钮，弹出“草绘”对话框。

4）在“草绘”对话框中单击“使用先前的”按钮，进入内部草绘模式。

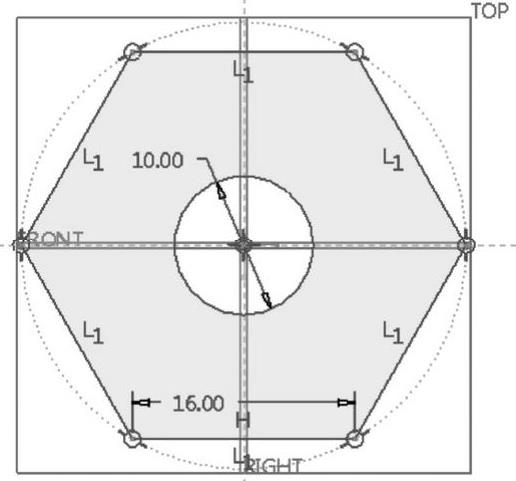

5）绘制图4-10所示的截面，单击（确定）按钮。

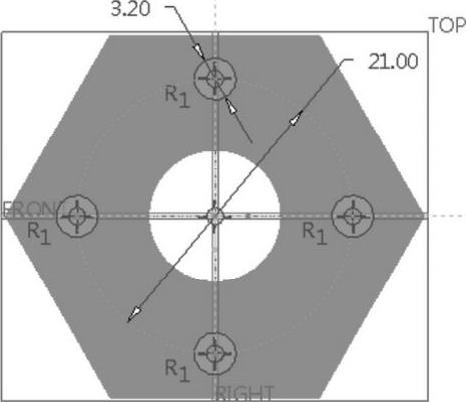

图4-10 绘制截面

6）单击（将拉伸的深度方向更改为草绘的另一侧，简称深度方向）按钮，并从深度图标选项下拉列表框中选择（穿透），此时按〈Ctrl+D〉键，以默认的标准方向视角显示模型，效果如图4-11所示。

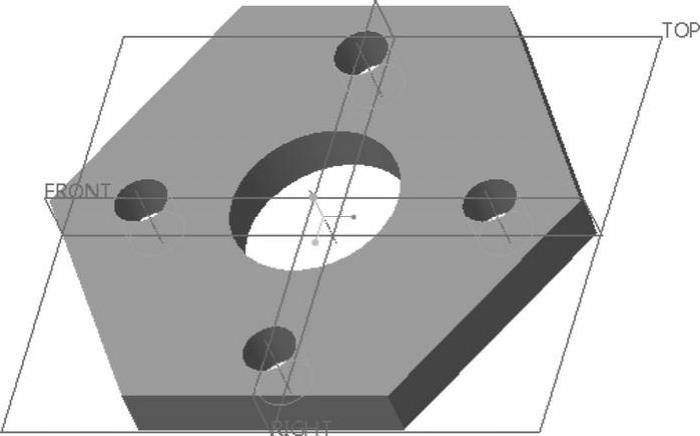

7）单击“拉伸”选项卡中的（完成）按钮。以拉伸方式切除出的模型效果如图4-12所示。

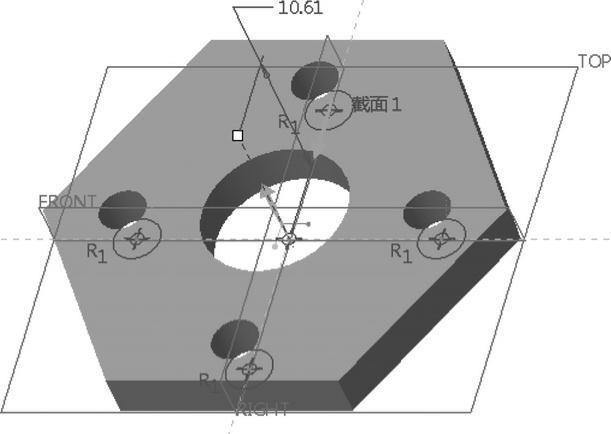

图4-11 模型显示

图4-12 切除效果

（4）创建拉伸加厚特征

1）在“形状”组中单击（拉伸）按钮，打开“拉伸”选项卡。

2）默认时，“拉伸”选项卡中的（创建实体）按钮处于被选中的状态。在“拉伸”选项卡中单击（加厚草绘）按钮。

3）在“拉伸”选项卡中选择“放置”标签，打开“放置”面板，接着单击“定义”按钮，弹出“草绘”对话框。

4）在“草绘”对话框中单击“使用先前的”按钮，进入内部草绘模式。

5）单击（投影，即通过边创建图元）按钮，打开图4-13所示的“类型”对话框。在“选择使用边”选项组中选择“单一”单选按钮，接着在图形窗口中分别单击中心圆孔的两段截面半圆，如图4-14所示。然后，在“类型”对话框中单击“关闭”按钮。单击（确定）按钮，完成草绘并退出草绘模式。

(www.chuimin.cn)

图4-13 “类型”对话框

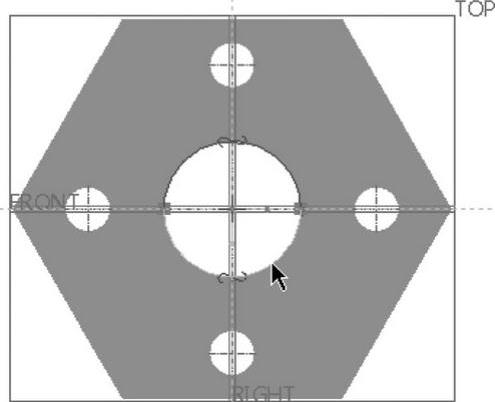

图4-14 通过边创建图元

6）在“拉伸”选项卡中输入加厚的厚度“2”，接着单击两次最右侧的（在草绘的一侧、另一侧或两侧间更改拉伸方向，简称材料侧）按钮，使加厚材料侧方向为两侧，即向两侧添加厚度，如图4-15所示。

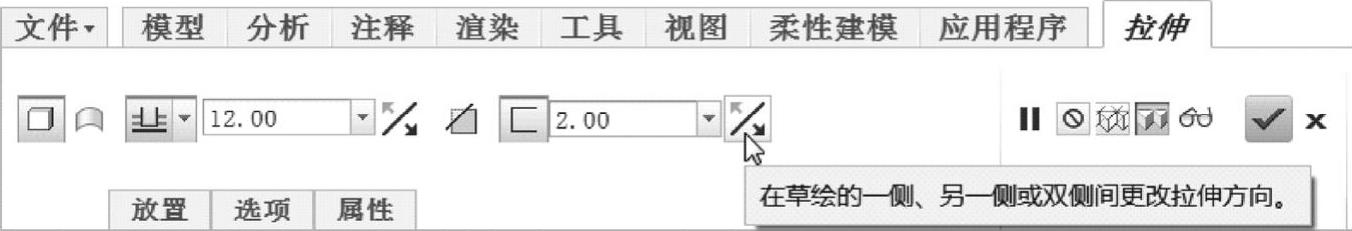

图4-15 设置加厚厚度和加厚材料侧方向

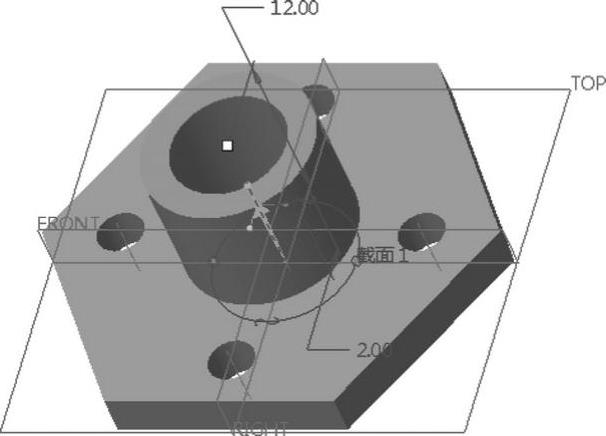

7）输入拉伸的深度值“12”。此时，模型动态几何预览效果如图4-16所示。

8）在“拉伸”选项卡中单击（完成）按钮，完成的模型效果如图4-17所示。

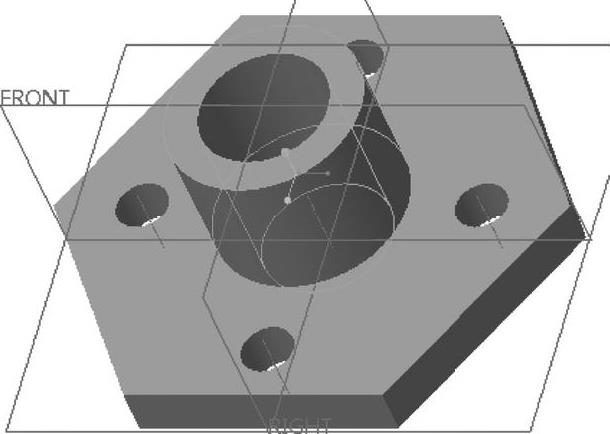

图4-16 模型动态几何预览

图4-17 完成的模型效果

2．拉伸实例2

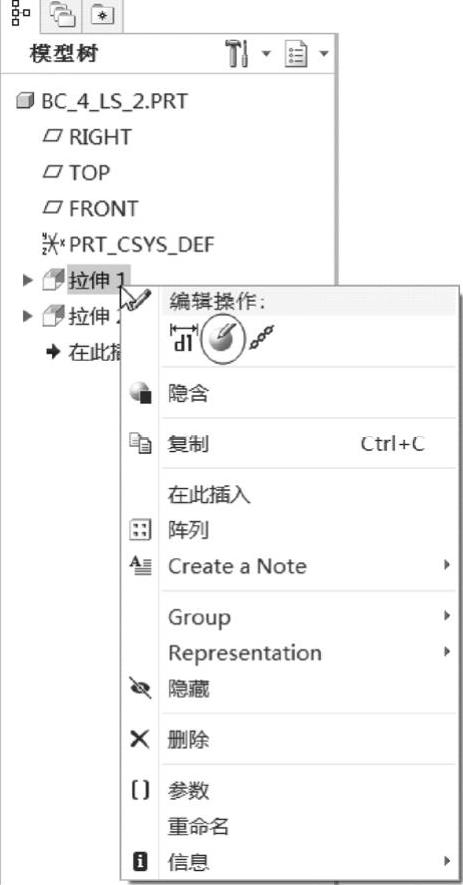

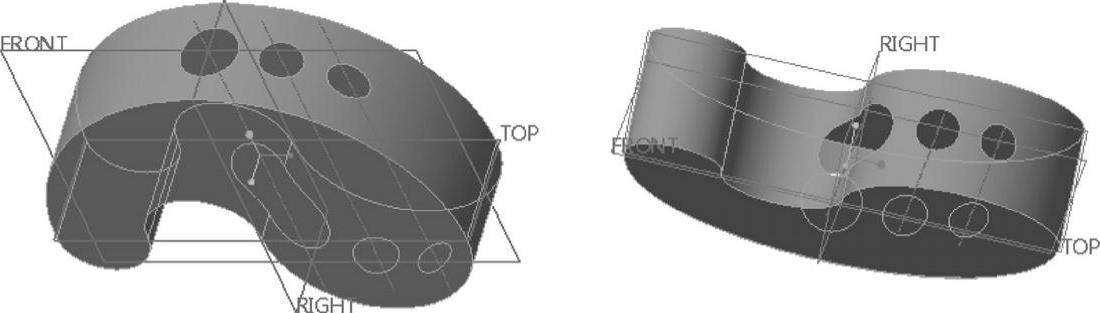

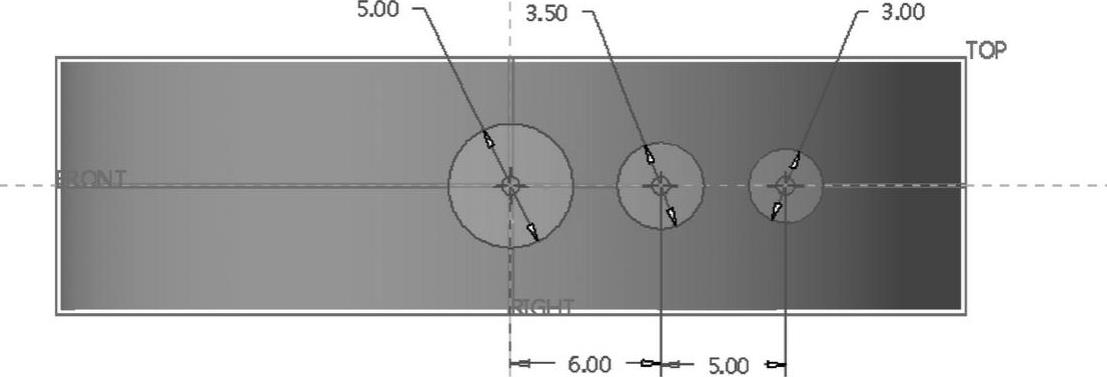

实例目的：重点掌握创建拉伸曲面、曲面修剪以及重编辑定义拉伸特征等。

（1）新建零件文件

1）单击（新建）按钮，弹出“新建”对话框。

2）在“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮，在“名称”文本框中输入“bc_4_ls_2”，取消选中“使用默认模板”复选框，单击“确定”按钮。

3）系统弹出“新文件选项”对话框，选择“mmns_part_solid”模板，然后单击“确定”按钮，进入零件设计模式。

（2）创建拉伸曲面

1）在“形状”组中单击（拉伸）按钮，打开“拉伸”选项卡。

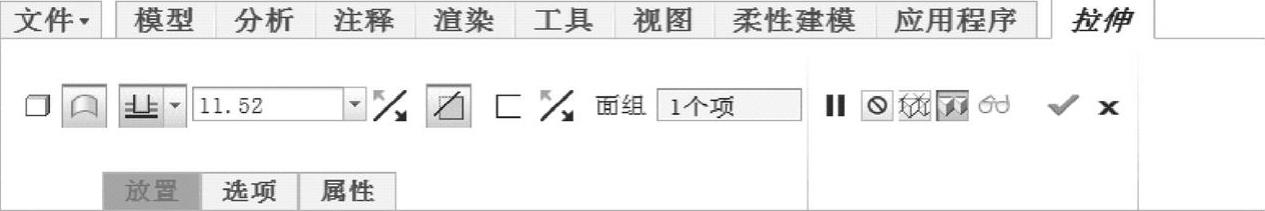

2）在“拉伸”选项卡中单击（生成曲面）按钮。

3）选择“放置”标签，打开“放置”面板，接着单击“定义”按钮，弹出“草绘”对话框，接着选择FRONT基准平面为草绘平面参照，以RIGHT基准平面为“右”方向参照，单击“草绘”按钮，进入草绘模式。用户也可以在不打开“放置”面板的情况下，直接在图形窗口中选择FRONT基准平面用作草绘平面，快速进入内部草绘器。

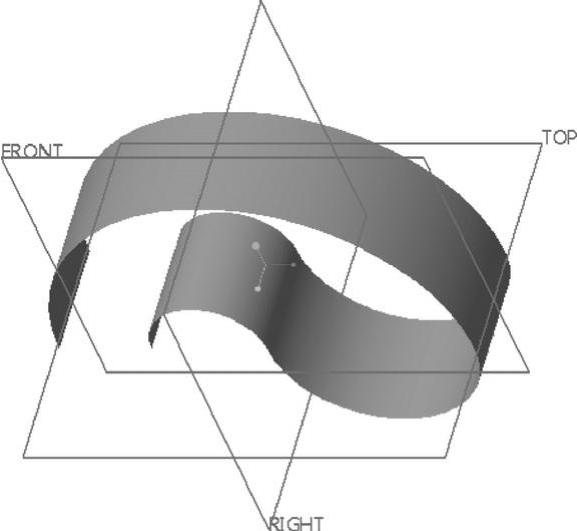

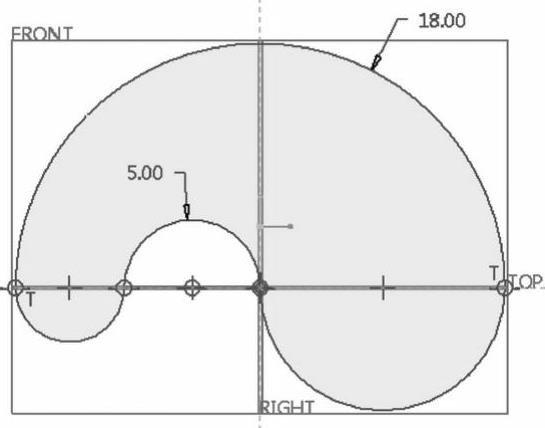

4）绘制图4-18所示的开放截面，单击（确定）按钮，完成草绘并退出草绘模式。
