Creo3.0基准坐标系：使用方法及功能释义

2023-11-08 理论教育版权反馈

【摘要】：基准坐标系是可以添加到零件和组件中的参考特征。在工程设计领域，常见的基准坐标系有笛卡儿坐标系、柱坐标系和球坐标系。用户可以更改默认的基准坐标系的名称，方法主要有如下两种。要创建基准坐标系，需要熟悉“坐标系”对话框中各选项卡的主要功能含义。

基准坐标系是可以添加到零件和组件中的参考特征。使用基准坐标系可以辅助计算质量属性、组装元件、为其他特征提供定位参考、为“有限元分析（FEA）”放置约束、为刀具轨迹提供制造操作参考等。

在工程设计领域，常见的基准坐标系有笛卡儿坐标系、柱坐标系和球坐标系。

●笛卡儿坐标系：系统用X、Y和Z表示坐标值。

●柱坐标系：系统用半径、theta(q)和Z表示坐标值。

●球坐标系：系统用半径、theta(q)和phi(f)表示坐标值。

其中，最为常用的坐标系是笛卡儿坐标系。

在零件模式下创建基准坐标系，Creo Parametric将基准坐标系默认命名为“CS#”（#是已创建的基准坐标系的号码，如0、1、2……）。用户可以更改默认的基准坐标系的名称，方法主要有如下两种。

●在创建过程中，切换到“坐标系”对话框中的“属性”选项卡，在“名称”文本框中为基准坐标系设置一个初始名称。

●在模型树中的基准特征上右击，并从快捷菜单中选择“重命名”命令，以改变该基准坐标系现有的名称。

要创建基准坐标系，需要熟悉“坐标系”对话框中各选项卡的主要功能含义。在功能区的“模型”选项卡的“基准”组中单击（坐标系）按钮，打开“坐标系”对话框。该坐标系具有3个选项卡，即“原点”选项卡、“方向”选项卡和“属性”选项卡。

（1）“原点”选项卡

“原点”选项卡如图3-86所示，该选项卡主要包含下列几部分。

●“参考”收集器：可以随时在该收集器内单击，将其激活，以选取或重定义坐标系的放置参考。

●“偏移类型”下拉列表框：此下拉列表框提供了“笛卡儿”“圆柱”“球坐标”和“自文件”选项。当选择“笛卡儿”选项时，使用X、Y、Z坐标确定相对于参考坐标系的位置；当选择“圆柱”选项时，允许通过设置半径、Theta和Z值偏移坐标系；当选择“球坐标”选项时，使用“半径”、Theta和Phi值确定相对于参考坐标系的位置；当选择“自文件”选项时，允许从转换文件输入坐标系的位置。(www.chuimin.cn)

（2）“方向”选项卡

切换到“坐标系”对话框的“方向”选项卡，如图3-87所示，主要用来设置坐标系轴的位置。该选项卡包含下列选项。

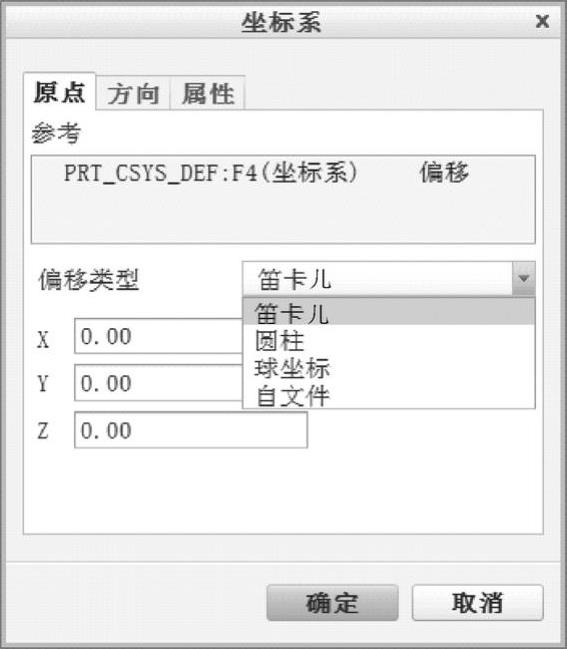

图3-86 “原点”选项卡

图3-87 “方向”选项卡

●“参考选择”单选按钮：若选择该单选按钮，则允许通过选取坐标系中任意两根轴的方向参考定向坐标系。需要为每个方向收集器选取一个参考，并从相应的下拉列表框中选取一个方向名称。值得注意的是，在默认情况下，系统假设坐标系的第一方向将平行于第一原点参考。如果该参考为一直边、曲线或轴，那么坐标系轴将被定向为平行于此参考；如果已选定某一平面，那么坐标系的第一方向将被定向为垂直于该平面。系统计算第二方向的方法是投影将与第一方向正交的第二参考。

●“选定的坐标系轴”单选按钮：选择该单选按钮，允许绕着作为放置参考使用的坐标

系的轴旋转当前坐标系。选定的第一个偏移参考用作第二个定向方向参考。

●“设置Z垂直于屏幕”按钮：单击此按钮，则快速地将Z轴定向为垂直于屏幕（图形

窗口）。

（3）“属性”选项卡

切换到“坐标系”对话框的“属性”选项卡，可以对基准坐标系特征进行重命名，可以在Creo Parametric浏览器中查看关于当前基准特征的信息。
