这类基准点是通过自选定坐标系偏移所创建的基准点,选定的坐标系可以是笛卡儿坐标系、球坐标系或柱坐标系。在创建此类基准点的过程中,用户可以通过相对于选定坐标系定位点的方法将点手动添加到模型中,也可通过输入一个或多个文件创建点阵列的方法将点手动添加到模型中,或同时使用这两种方法将点手动添加到模型中。

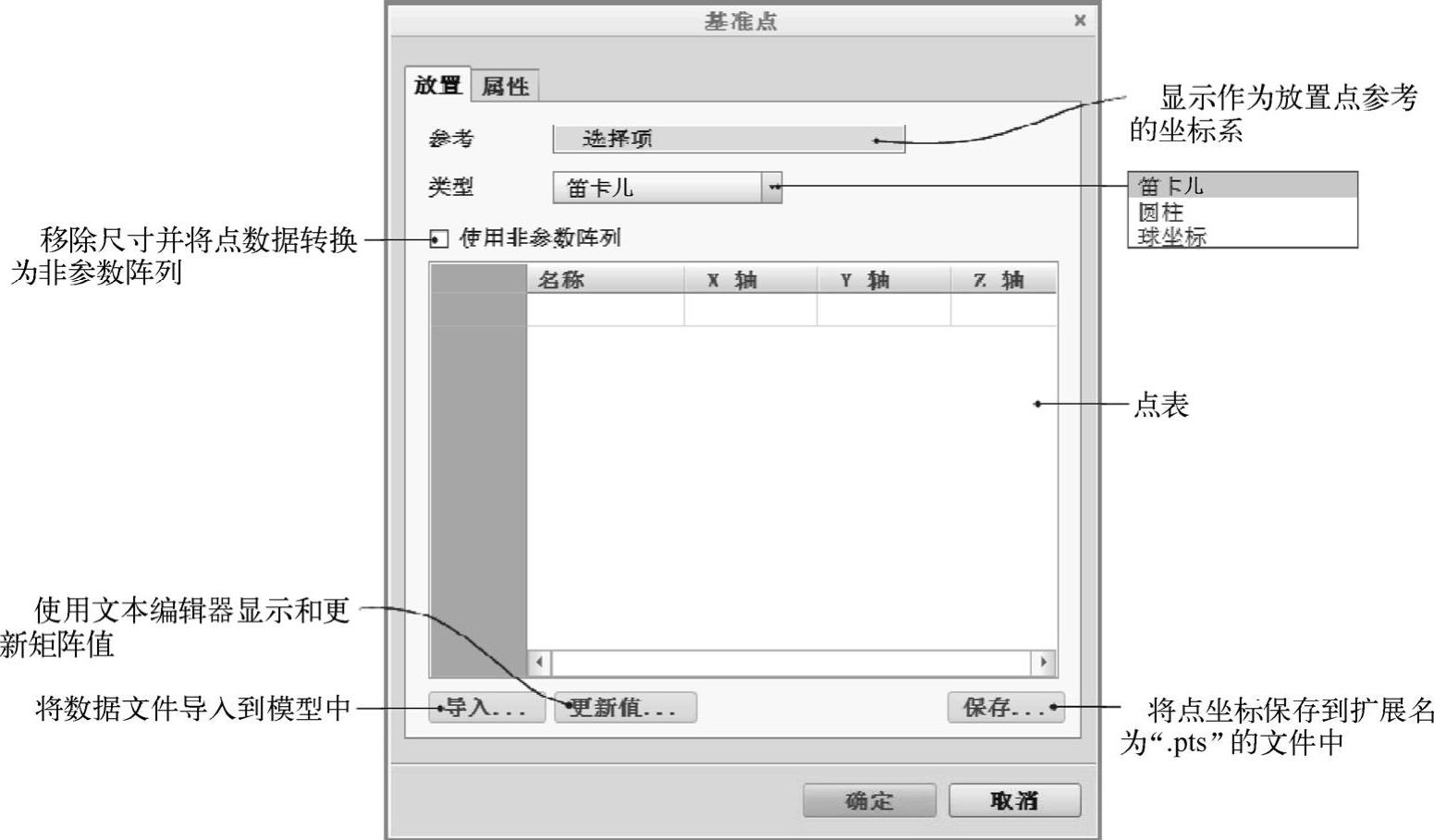

单击(偏移坐标系基准点)按钮,弹出图3-50所示的“基准点”对话框,利用其中的“放置”选项卡定义所需的点位置。
图3-50 “基准点”对话框(适用于创建偏移坐标系基准点)

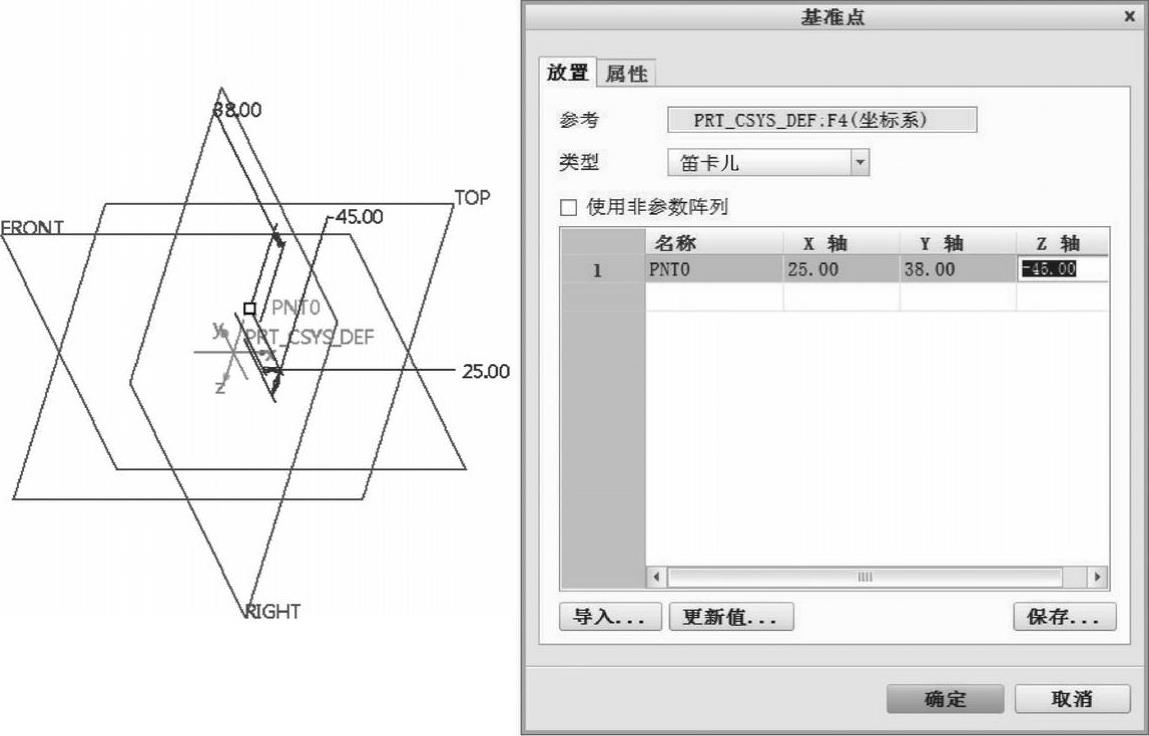

此时,在图形窗口中选取用于放置点的坐标系,在对话框的“类型”下拉列表框中选择“笛卡儿”“圆柱”和“球坐标”坐标系类型中的一种,接着单击点表中的单元格,为每个所需的点输入相应坐标。例如,假设在“类型”下拉列表框中选择“笛卡儿”坐标系类型,单击点表中的单元格后,必须指定X、Y和Z方向上的距离,如图3-51所示。指定点的坐标后,新点即出现在图形窗口中,并带有一个有白色矩形标识的拖动控制滑块。
图3-51 创建偏移坐标系基准点示例(www.chuimin.cn)

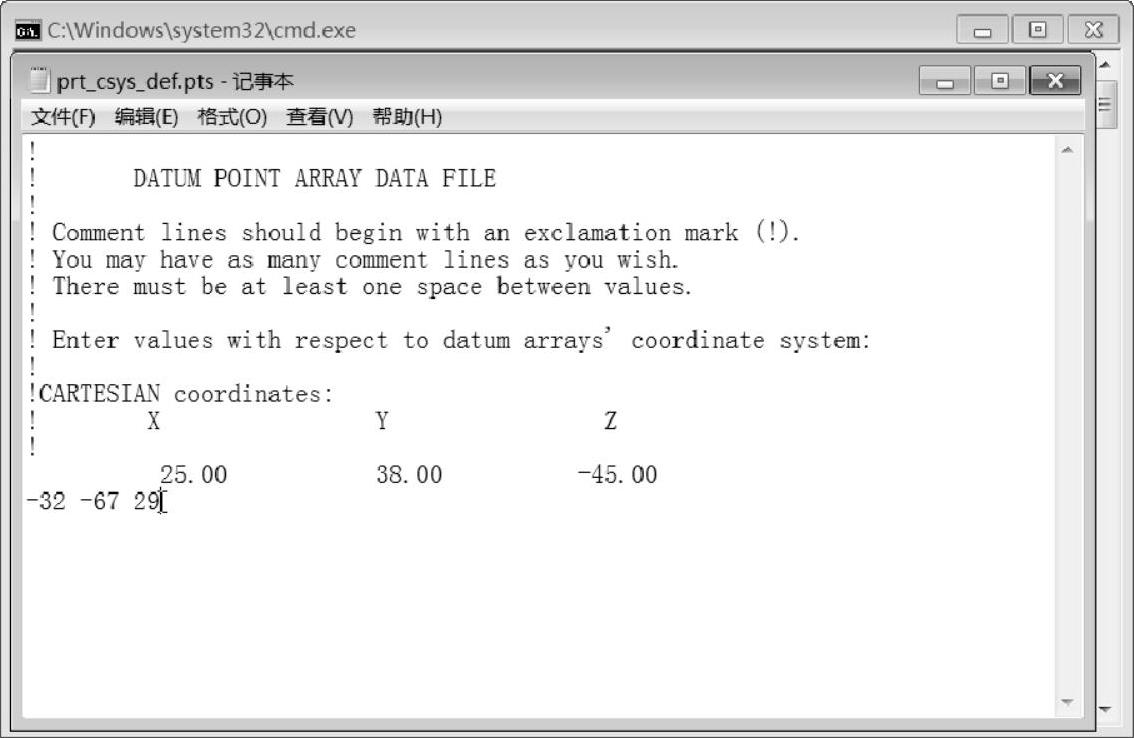

要添加其他点,可以在点表中单击下一行,然后输入该点的坐标。或者,单击“更新值”按钮,在弹出的文本编辑器中输入值(各个值之间以空格进行分隔),如图3-52所示。按照要求输入值后,在文本编辑器的“文件”菜单中选择“保存”命令,再从“文件”菜单中选择“退出”命令。
图3-52 使用文本编辑器中输入值
注意:要使用文本编辑器添加点,点表中必须至少有一个值。
完成点的创建后,可以单击偏移坐标系“基准点”对话框中的“确定”按钮,接受这些点并退出。如果在偏移坐标系“基准点”对话框中单击“保存”按钮,则将这些点保存到一个指定文件名及位置的单独文件中。如果选中“使用非参数阵列”复选框,则通过去除尺寸将这些点转换为非参数阵列。
另外,若直接在偏移坐标系“基准点”对话框中单击“导入”按钮,则弹出“打开”对话框,从中选择要导入的*.pts文件,导入的点被添加到表中,每一行包含一个点。
