这类基准点属于最为常见的一般类型的基准点。可以依据现有几何和设计意图，使用不同方法指定此类点的位置，如将点创建在模型几何上。

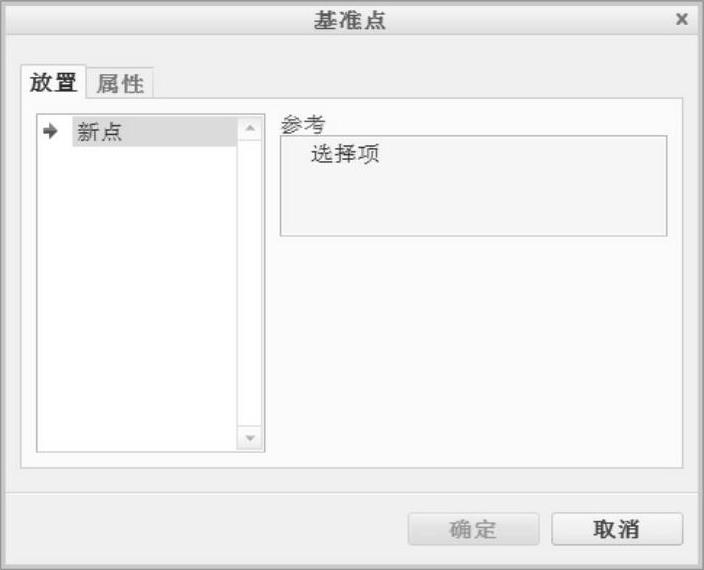

单击（基准点）按钮，弹出图3-33所示的“基准点”对话框。该对话框具有两个选项卡，即“放置”选项卡和“属性”选项卡。“放置”选项卡用于定义点的位置，“属性”选项卡用于编辑该基准点特征名称并可通过Creo Parametric浏览器访问特征信息。

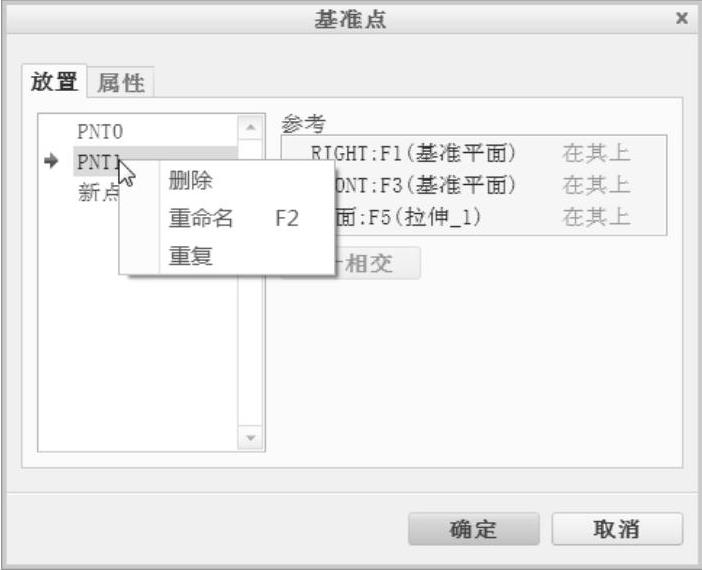

添加新点时，新点会出现在“基准点”对话框的“放置”选项卡的点列表中。在“基准点”对话框中单击点列表中的“新点”，此时符号“”指向“新点”，表示当前处于创建新点的状态下。如果在点列表中右击某个点标签，则弹出图3-34所示的快捷菜单，从中可以执行“删除”“重命名”和“重复”｜“复制”命令操作。其中，“重复”｜“复制”命令用于使用相同的放置方法创建一个新点。

图3-33 “基准点”对话框

图3-34 右击点列表中的某个点

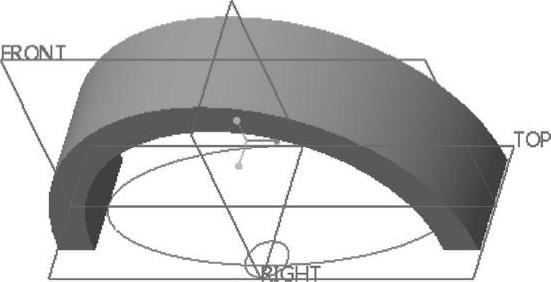

下面结合典型实例介绍创建一般基准点的几种常见情况。首先单击（打开）按钮，弹出“文件打开”对话框，选择位于配套光盘“CH3”文件夹中的“bc_3_jzd_1.prt”文件，单击对话框中的“打开”按钮。该文件中存在的原始模型如图3-35所示。

图3-35 文件中的原始模型

（1）在3个基准平面的相交处创建基准点

1）单击（基准点）按钮，弹出“基准点”对话框。

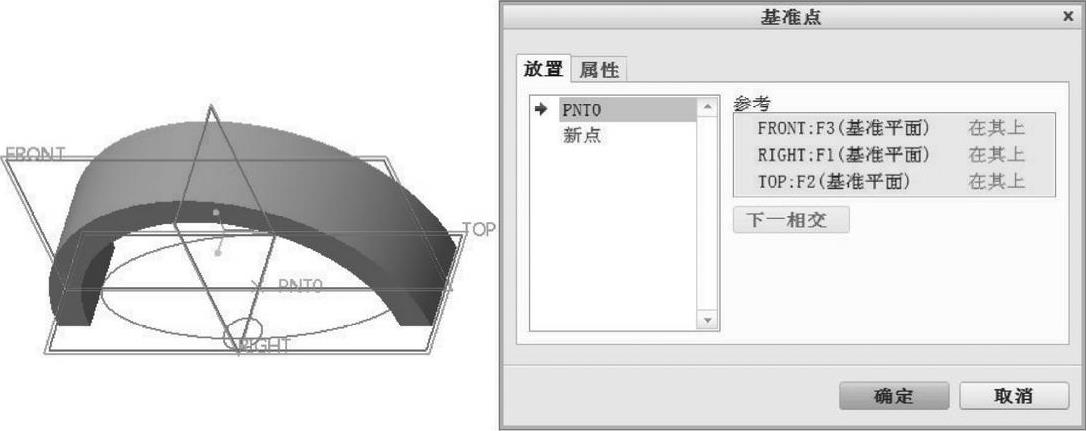

2）选择FRONT基准平面，按住〈Ctrl〉键的同时依次选择RIGHT基准平面和TOP基准平面，如图3-36所示，从而在选定的3个基准平面的相交处创建一个新点“PNT0”。

图3-36 在3个基准平面的相交处创建基准点

3）在“基准点”对话框中单击“确定”按钮。

（2）在指定边上创建基准点

1）单击（基准点）按钮，弹出“基准点”对话框。

2）在图3-37所示的边线上单击。

3）在“基准点”对话框的“放置”选项卡中，修改点相对于指定曲线末端的偏移比率为“0.60”，如图3-38所示。

图3-37 在指定边上创建基准点

图3-38 修改点相对于指定曲线末端的偏移比率

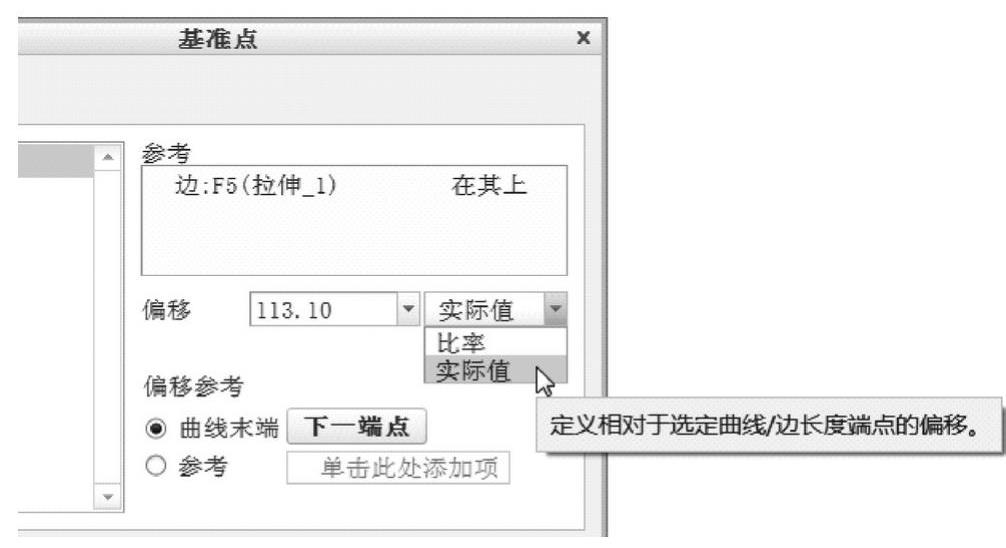

实用知识：当使用“放置”选项卡定位新基准点时，系统提供了“曲线末端”单选按钮和“参考”单选按钮。若选择“曲线末端”单选按钮，则从曲线或边的默认端点开始测量距离，要使用另一个端点，则可以单击“下一端点”按钮。若选择“参考”单选按钮，则从选定图元开始测量距离，需选择所需的参考图元，如一个实体曲面。另外，系统提供了两种指定偏移距离的方式，即通过指定偏移比率的方式和通过指定实际长度的方式。前者是在“偏移”组合框中输入偏移比率。偏移比率是一个分数，由基准点到选定端点之间的距离除以曲线或边的总长度而得，它是0到1之间的一个值；后者需从图3-39所示的下拉列表框中选择“实际值”选项，接着在“偏移”组合框中输入从基准点到端点或参考的实际曲线长度。

图3-39 从下拉列表框中选择“实际值”选项

4）在“基准点”对话框中单击“确定”按钮。

（3）在中心处创建基准点

1）单击（基准点）按钮，弹出“基准点”对话框。

2）在模型窗口中单击草绘圆，接着在“基准点”对话框的“参考”收集器中，将选定参考的约束类型选项设置为“居中”，如图3-40所示。

图3-40 在选定图元中心处创建基准点

（4）在曲线相交处创建基准点

1）在“基准点”对话框中单击点列表中的“新点”，此时符号“”指向“新点”，表示当前处于创建新点的状态。

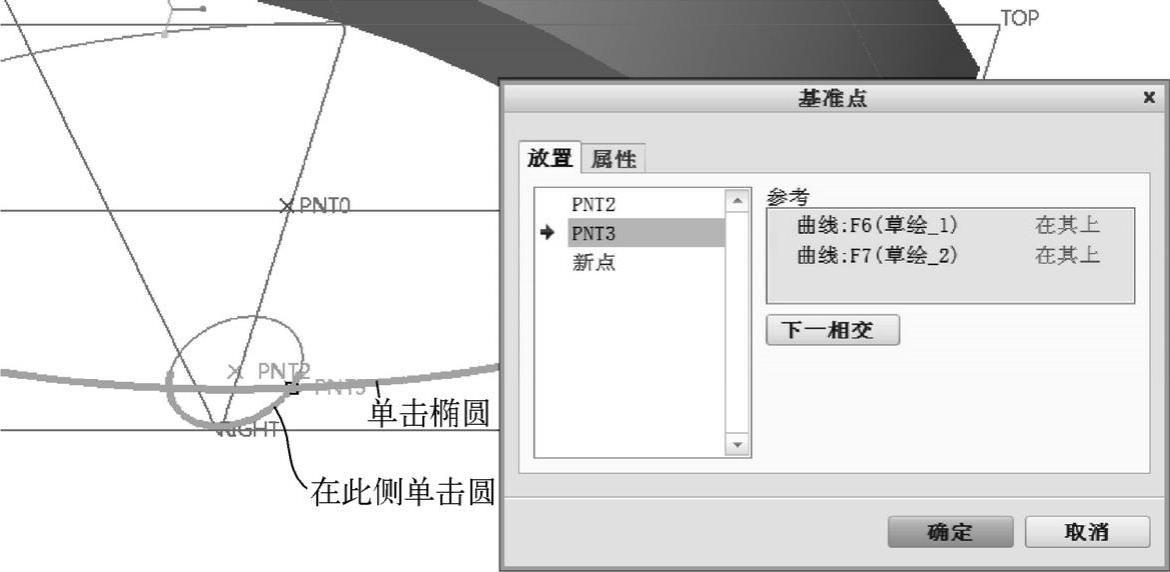

2）在草绘圆所需的一侧单击，接着按住〈Ctrl〉键并单击与之相交的椭圆，单击位置如图3-41所示。所选两曲线具有两个相交点，如果预览到默认基准点不是所需要的，那么可以单击“下一相交”按钮来切换。创建的基准点被自动命名为“PNT3”。(www.chuimin.cn)

图3-41 在曲线相交处创建基准点

（5）在曲面上创建基准点

说明：可以向曲面或面组添加点。要在曲面或面组上创建基准点，必须标注该点到两个偏移参考的尺寸（即偏移参考尺寸）。放置在曲面或面组上的每个新点都在拾取位置显示一个放置控制滑块，以及要用于标注该点到模型几何的尺寸的两个偏移参考控制滑块。起初，偏移参考控制滑块未被连接到任何参考，需要由用户指定相应的偏移参考。

1）在“基准点”对话框中单击点列表中的“新点”，此时符号“”指向“新点”，表示当前处于创建新点的状态。

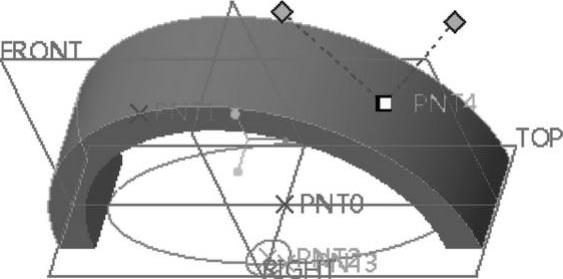

2）在图3-42所示的曲面上单击，在拾取位置显示一个放置控制滑块以及两个偏移参考控制滑块。使用鼠标拖动其中一个偏移参考控制滑块捕捉并选择RIGHT基准平面，接着使用鼠标拖动另一个偏移参考控制滑块捕捉并选择FRONT基准平面，如图3-43所示。

图3-42 在曲面上单击

图3-43 指定两个偏移参考

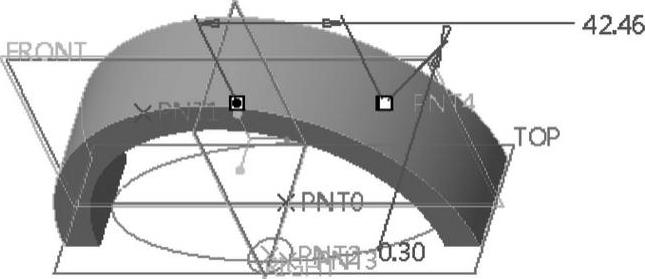

3）在“基准点”对话框的“偏移参考”收集器中，分别设置两个偏移参考尺寸，如图3-44所示。

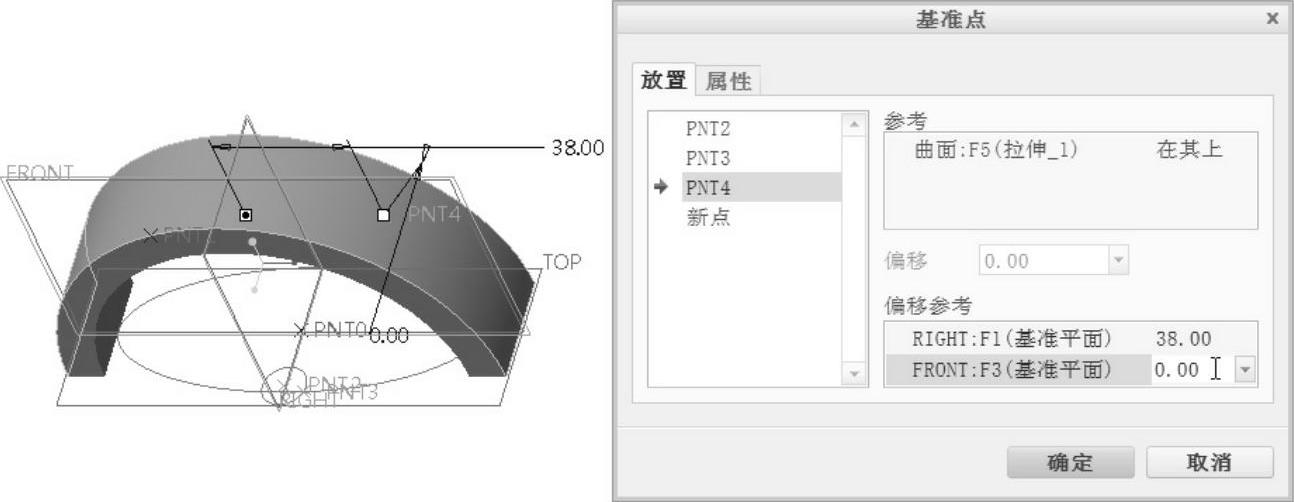

图3-44 设置偏移参考尺寸

（6）自曲面偏移创建基准点

说明：若要创建自曲面的偏移点，则应从在曲面上创建点开始，然后通过将位置约束由默认的“在其上”更改为“偏移”，自该曲面偏移该点。

1）在“基准点”对话框中单击点列表中的“新点”，此时符号“”指向“新点”，表示当前处于创建新点的状态。

2）在图3-45所示的曲面上单击，接着在“基准点”对话框的“参考”收集器中将默认的位置约束选项更改为“偏移”，如图3-46所示。

图3-45 在曲面上单击

图3-46 更改位置约束选项

3）在“偏移”组合框中输入“10”，接着在“偏移参考”收集器中单击，将其激活，选择RIGHT基准平面，按住〈Ctrl〉键并选择FRONT基准平面，然后在“偏移参考”收集器中修改相应的偏移参考尺寸，如图3-47所示。

图3-47 定义偏移参考及其偏移参考尺寸

4）单击“基准点”对话框中的“确定”按钮。

（7）创建自另一点偏移的基准点

1）单击（基准点）按钮，弹出“基准点”对话框。

2）在模型窗口中选择“PNT4”基准点，按住〈Ctrl〉键并选择“PRT_CSYS_DEF”坐标系，注意参考的位置约束类型。只有选取坐标系作为方向参考或第二参考时，三维偏移才可用。此时可以从“偏移类型”下拉列表框中选择“笛卡儿”“圆柱”或“球面形”。在本例中，选择“笛卡儿”，然后分别设置“X”值为“10”，“Y”值为“5”，“Z”值为“20”，如图3-48所示。

图3-48 创建自另一点偏移的基准点

注意：如果选取坐标系的轴作为方向参考或第二参考，则只能沿选定的轴偏移点。

3）单击“基准点”对话框中的“确定”按钮。

至此，完成了本实例所有基准点的创建，如图3-49所示。通过本实例的操作，读者还应该深刻了解到基准点特征可包含同一操作过程中创建的多个基准点。属于同一特征的点，相当于组合成一个组（集合），若删除该特征，则会删除该特征中的所有点。如果要删除该基准点特征中的个别点，则必须对该基准点特征进行编辑定义（可在模型树中右击该基准点特征并从快捷菜单中单击“编辑定义”按钮，弹出“基准点”对话框），利用“基准点”对话框的点列表进行指定点的删除操作。在模型树中，属于同一特征的所有基准点均显示在一个特征节点下。

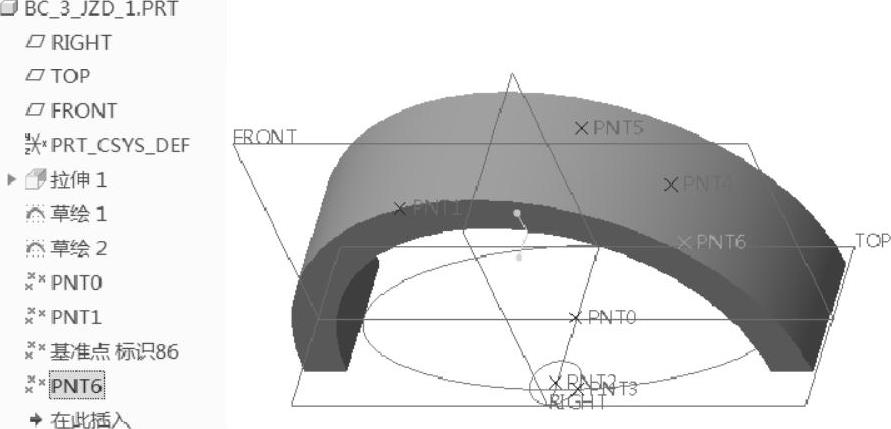

图3-49 完成所有基准点的创建
