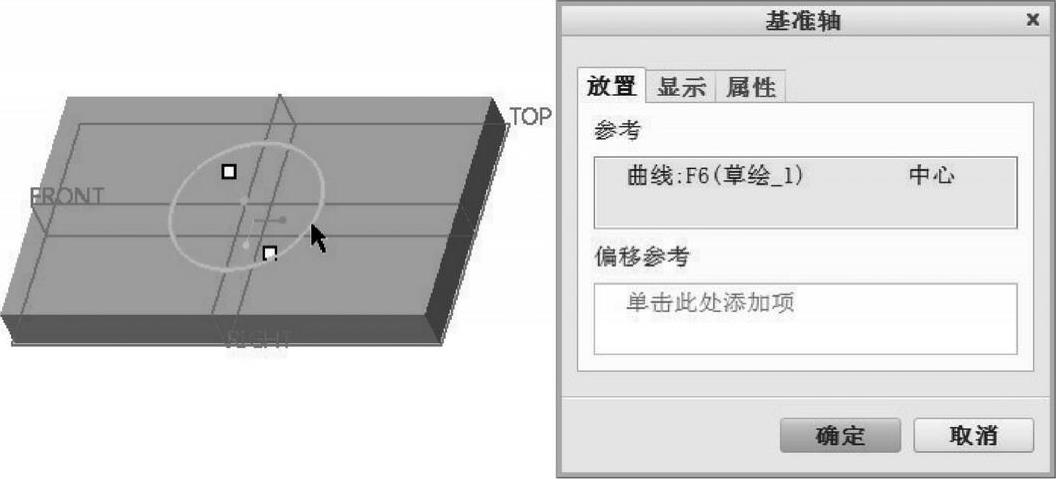

【摘要】：“属性”选项卡切换到图3-23所示的“属性”选项卡，可以更改基准轴的名称。下面通过图例的方式介绍创建基准轴常见的两种典型情形。图3-24 使用两个偏移参考创建垂直于曲面的基准轴选取圆曲线或边来创建基准轴单击（基准轴）按钮，打开“基准轴”对话框。图3-25所示为此情形下创建基准轴的示例。穿过选定圆边的中心，以垂直于选定圆边所在的平面方向创建基准轴。

基准轴可以用作特征创建的参考，多用来辅助创建基准平面、定义同轴放置项目和创建径向阵列等。基准轴是独立的特征，它可以被重定义、重命名、隐含、遮蔽或删除，可以显示在模型树中。而特征轴则不同，特征轴是在创建一些如旋转特征、孔特征、拉伸圆柱特征时自动产生的，如果将这些特征删除，则其内部的特征轴也随之被删除。

在零件模式下创建的新基准轴，Creo Parametric会默认给新基准轴以“A_#”（#是已创建的基准轴的编号）的形式命名。

用户可以根据需要，为基准轴指定一个长度值来显示，或调整轴长度使其在视觉上与选定为参考的边、曲面、基准轴，零件模式中的特征，或装配模式中的零件相拟合。

1．“基准轴”对话框

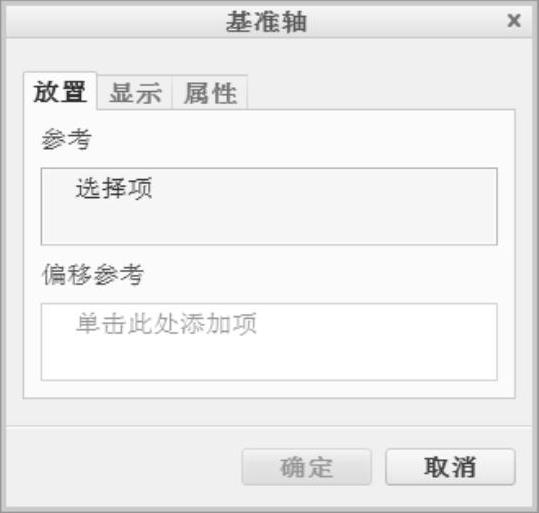

单击（基准轴）按钮，打开图3-20所示的“基准轴”对话框。该对话框具有3个选项卡，即“放置”选项卡、“显示”选项卡和“属性”选项卡。

（1）“放置”选项卡

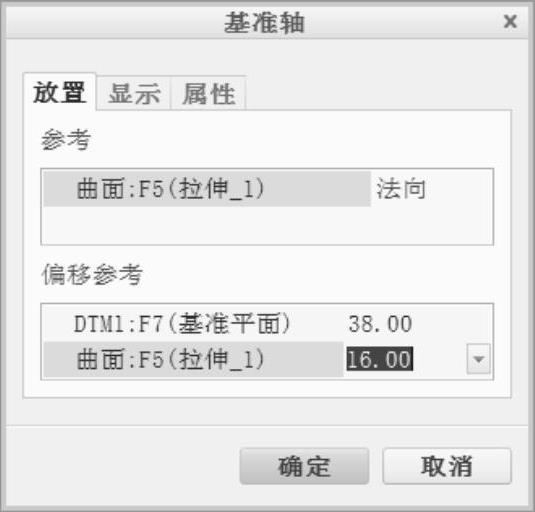

“放置”选项卡包含“参考”收集器和“偏移参考”收集器。其中，使用“参考”收集器可选择要在其上放置新基准轴的参考，并指定参考约束类型。需要时，可以按住〈Ctrl〉键选择其他参考。参考约束类型可以有“穿过”“法向（垂直）”“相切”和“中心”。如果在“参考”收集器中为所选参考选择“法向（垂直）”作为参考约束类型，则可激活“偏移参考”收集器，接着选择所需的偏移参考，并设置相应的偏移距离，如图3-21所示。

图3-20 “基准轴”对话框

图3-21 定义放置参考和偏移参考

（2）“显示”选项卡

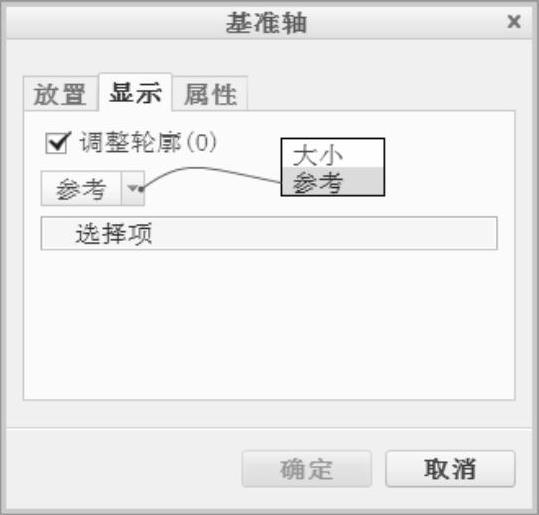

切换到“显示”选项卡，若选中“调整轮廓”复选框，可以调整基准轴轮廓的显示长度，从而使基准轴轮廓与指定尺寸或选定参考相拟合，如图3-22所示。可以从指定下拉列表框中选择“大小”选项或“参考”选项。

（3）“属性”选项卡

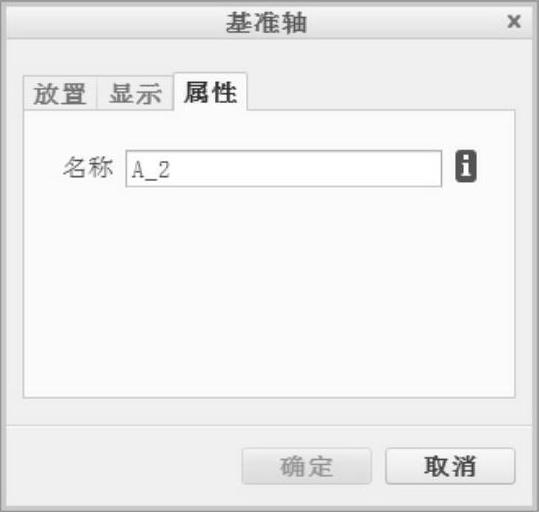

切换到图3-23所示的“属性”选项卡，可以更改基准轴的名称。如果需要，可以单击（显示此特征的信息）按钮，在Creo Parametric浏览器中查看关于当前基准轴特征的详细信息。

2．创建基准轴

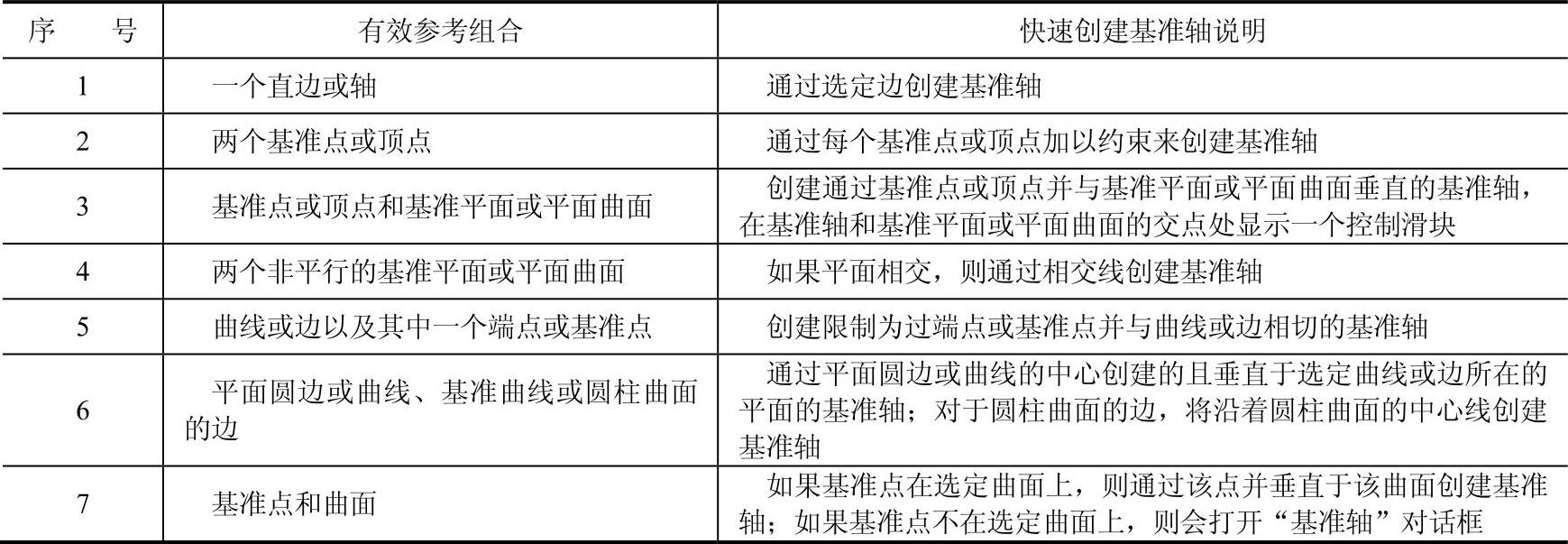

通常，先单击（基准轴）按钮，接着指定放置参考等来创建新基准轴。下面通过图例的方式介绍创建基准轴常见的两种典型情形。

图3-22 “基准轴”对话框的“显示”选项卡

图3-23 “基准轴”对话框的“属性”选项卡

（1）使用两个偏移参考创建垂直于曲面的基准轴

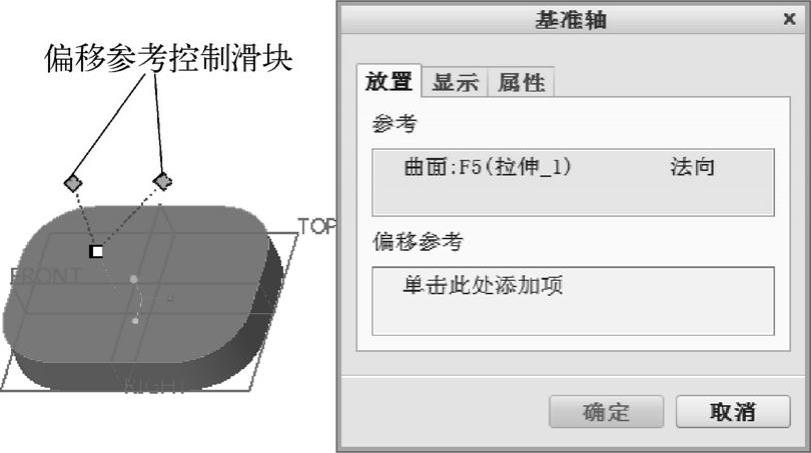

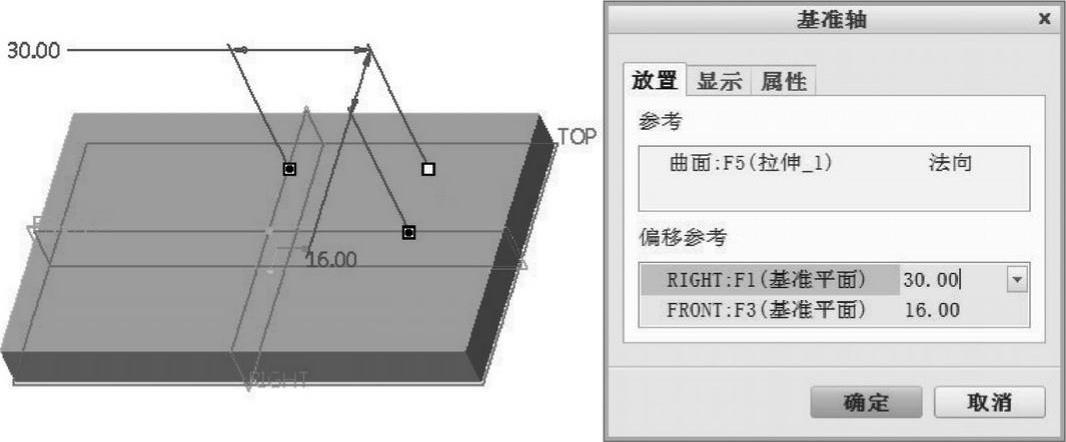

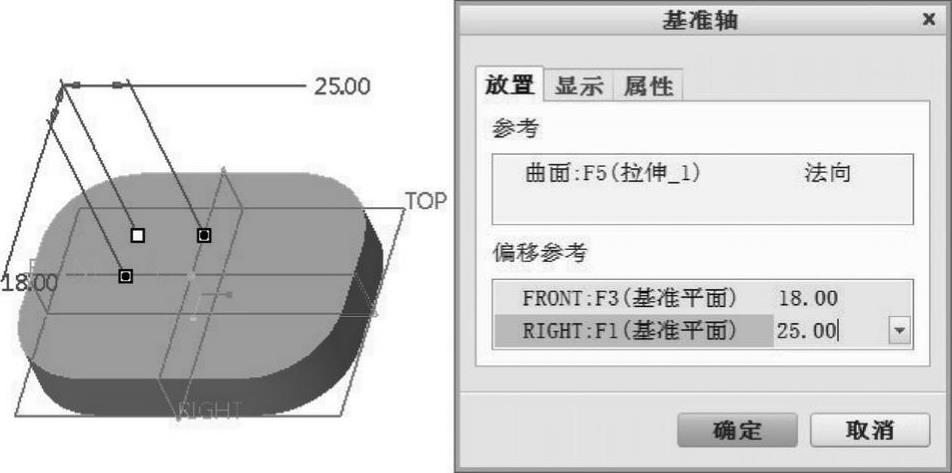

例如，单击（基准轴）按钮后，在实体平面上单击以指定放置参考，其参考约束类型为“法向”，此时可以在模型中分别拖动偏移参考控制滑块来选取两个偏移参考，或者在“基准轴”对话框的“放置”选项卡中，单击“偏移参考”收集器将其激活，然后结合〈Ctrl〉键选择两个偏移参考，并设置它们相应的偏移尺寸，如图3-24所示。
