绘制较为复杂的二维图形时,通常可以先绘制大概的图形,或者将整个图形拆分成几个部分绘制,必要时设置所需的几何约束,标注所需的强尺寸以及修改尺寸等。
本草绘综合范例要完成的二维图形如图2-92所示,具体操作步骤如下。

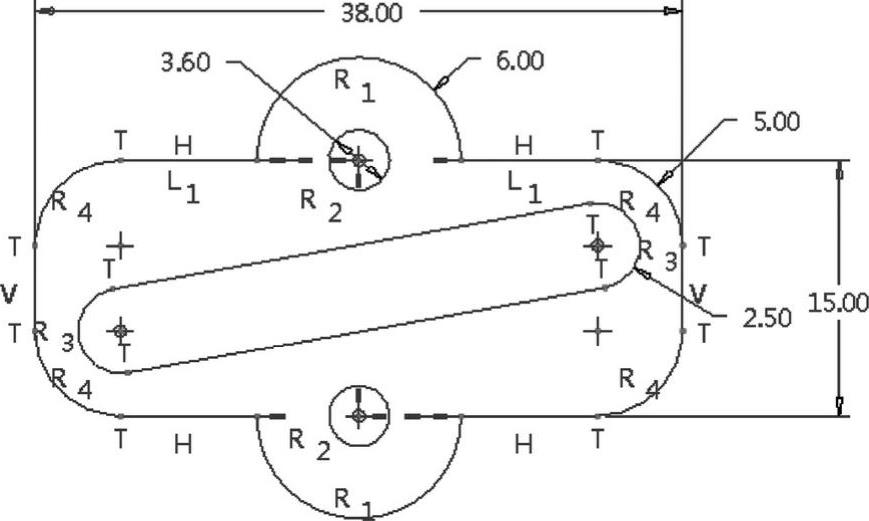

图2-92 草绘综合范例
1)新建草绘文件。在“快速访问”工具栏中单击(创建新对象)按钮,弹出“新建”对话框。在“新建”对话框的“类型”选项组中选择“草绘”单选按钮,在“名称”文本框中输入文件名“bc_2_zhf1”。单击“确定”按钮,进入草绘器。
2)绘制一个矩形并修改其相应的尺寸。在“草绘”组中单击(拐角矩形)按钮,在绘图区域用鼠标左键指定放置矩形的一个顶点,然后指定另一个顶点以指示矩形的对角线,从而绘制一个矩形。接着,修改该矩形的长和宽尺寸,修改尺寸后的矩形如图2-93所示。

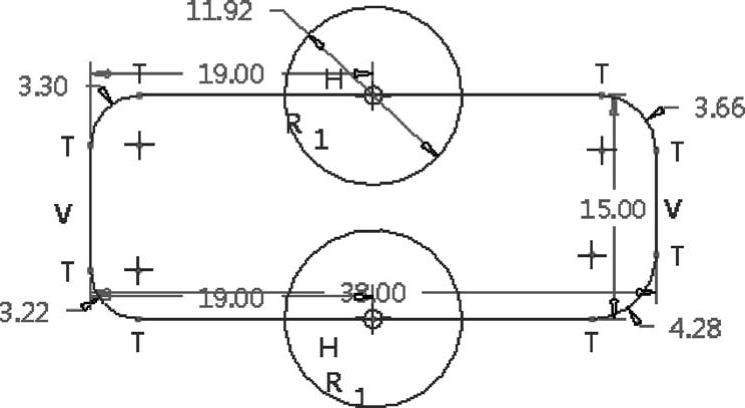

3)绘制两个圆。在“草绘”组中单击(圆心和点)按钮,分别在矩形两条长边的中点处各绘制一个圆,注意两圆的半径相等,如图2-94所示。

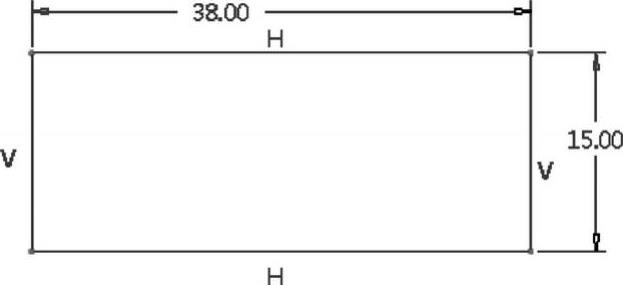

图2-93 完成一个矩形
图2-94 绘制两个半径相等的圆

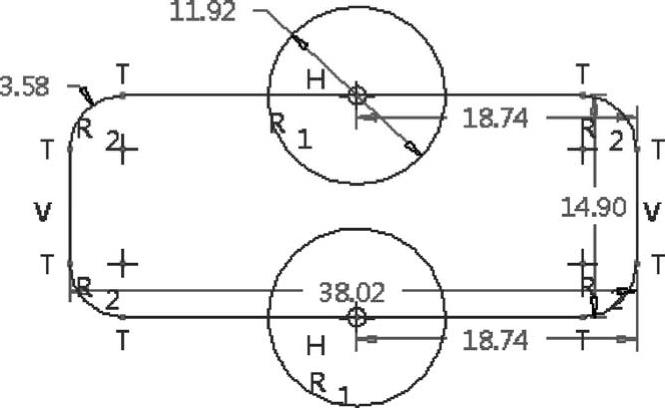

4)倒圆角。在“草绘”组中单击(圆形修剪)按钮,在图形中创建图2-95所示的4个圆角。
5)给圆角添加相等约束条件。在“约束”组中选择(相等)图标按钮,单击其中一处圆角,再单击另一处圆角,从而为该两处圆角设置半径相等约束。使用同样的方法,将所有圆角均添加半径相等约束。给圆角添加完半径相等约束条件的图形如图2-96所示。
6)修剪图形。在“编辑”组中单击(删除段)按钮,修剪后的图形如图2-97所示。
7)绘制两个小圆。在“草绘”组中单击(圆心和点)按钮,绘制两个半径相等的小圆,如图2-98所示。
图2-95 绘制4个圆角
图2-96 给圆角添加完半径相等约束条件

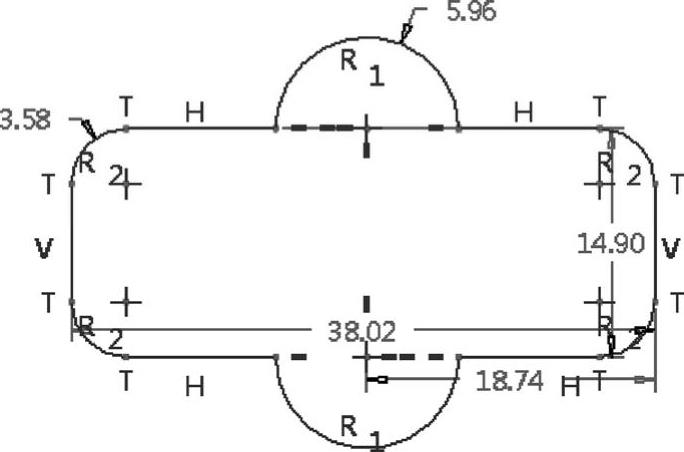

图2-97 修剪图形

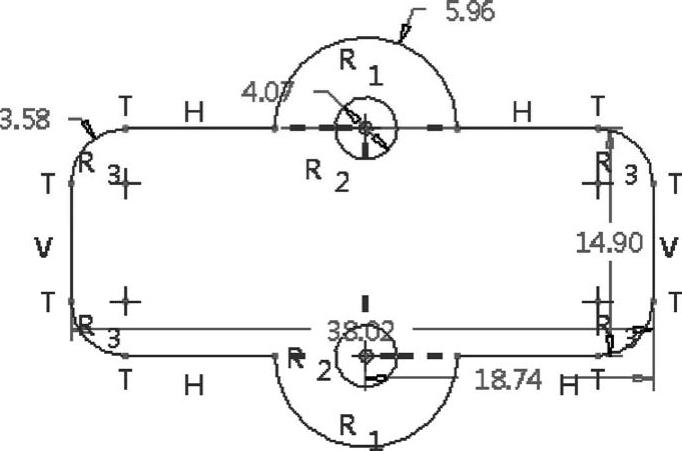

图2-98 绘制两个半径相等的小圆
8)为相关线段添加相等约束。在“约束”组中选择(相等)图标按钮,单击图2-99所示的线段1,接着单击图2-100所示的线段2,从而使该两条线段长度相等。(www.chuimin.cn)

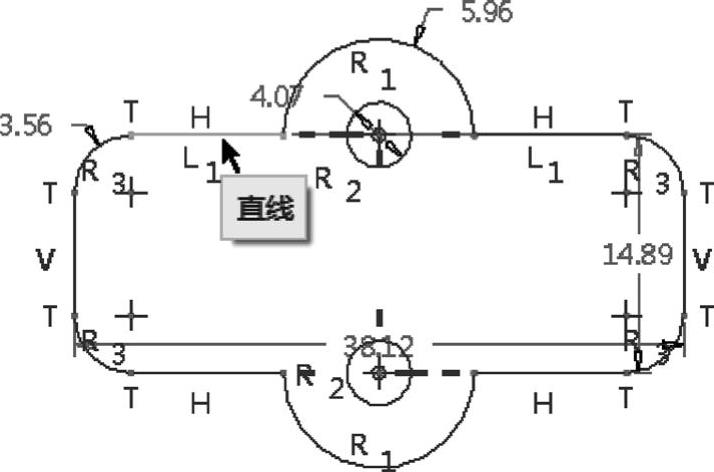

图2-99 选择所需的线段1

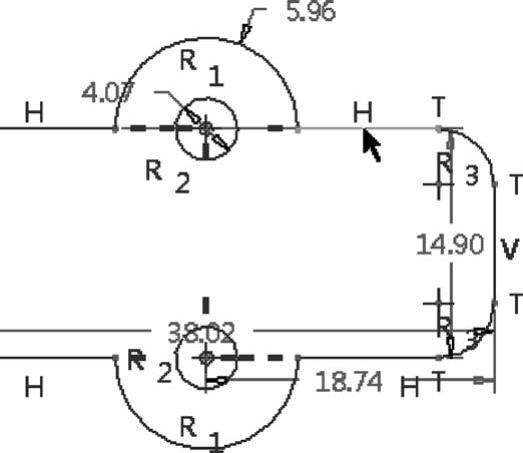

图2-100 选择所需的线段2
9)绘制两个小圆。在“草绘”组中单击(圆心和点)按钮,以左下圆角中心为圆心绘制一个小圆,如图2-101所示。再以右上圆角中心为圆心绘制一个与左下角小圆半径相等的小圆,如图2-102所示。

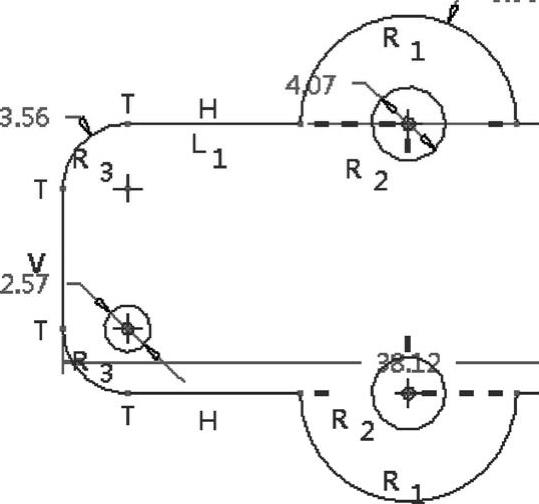

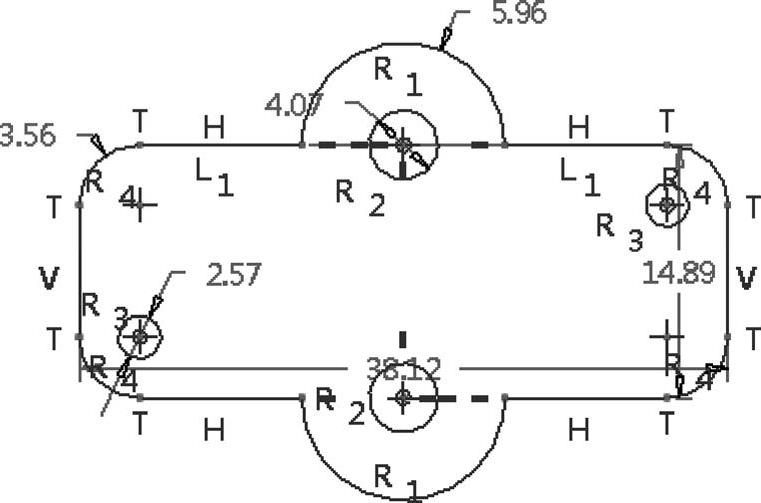

图2-101 绘制一个小圆
图2-102 再绘制一个小圆
10)绘制相切直线。在“草绘”组中单击(直线相切)按钮,分别绘制两条相切的直线,如图2-103所示。
11)修剪图形。在“编辑”组中单击(删除段)按钮,修剪后的图形如图2-104所示。
图2-103 绘制两条相切的直线

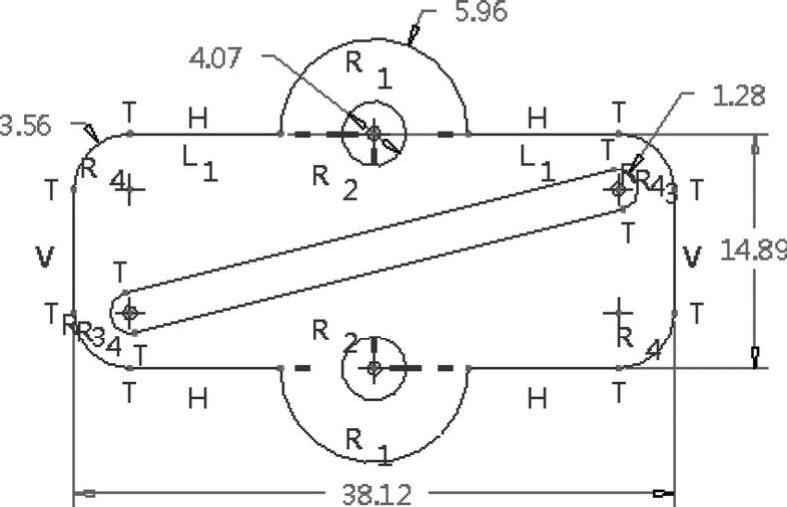

图2-104 修剪图形结果
12)标注所需的尺寸。在“尺寸”组中单击(法向)按钮,标注所需要的尺寸(暂时不用修改默认的尺寸值)。标注结果如图2-105所示。
图2-105 标注结果
13)修改相关尺寸。在“操作”组中确保选中(依次选择)按钮(此时该按钮处于下凹状态),使用鼠标框选所有尺寸,在“编辑”组中单击
(修改)按钮,弹出“修改尺寸”对话框。通过“修改尺寸”对话框进行尺寸修改,如图2-106所示,然后单击“确定”按钮。

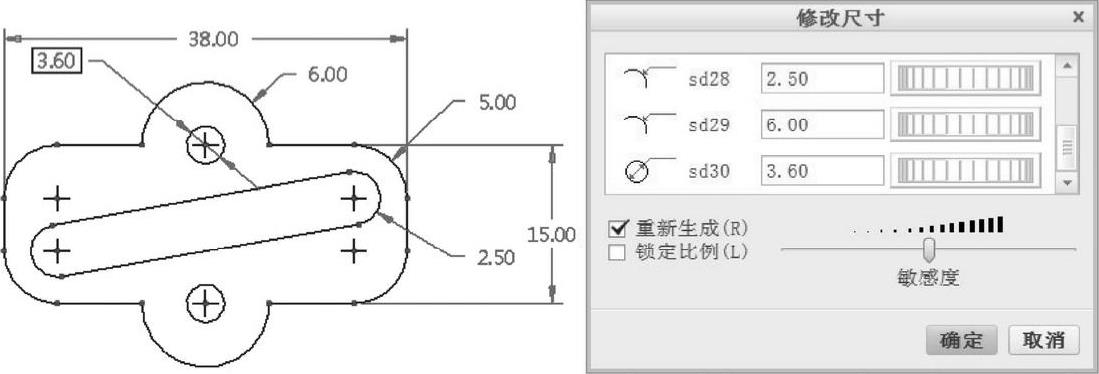

图2-106 修改尺寸
14)保存文件。
