Creo3.0入门精通，轻松掌握草绘器调色板
【摘要】：草绘器调色板具有表示截面类别的选项卡，每个选项卡都具有唯一的名称，且至少包含某个类别的一种截面。用户可以根据设计工作需要，将特定选项卡添加到草绘器调色板中，并可以将任意数量的形状放入每个经过定义的选项卡中。截面的文件名作为形状的名称显示在草绘器调色板选项卡中，同时还会显示形状的缩略图。从草绘器调色板往绘图区域调入形状的典型方法及步骤如下。7）在“草绘器调色板”对话框中单击“关闭”按钮。
在Creo Parametric 3.0草绘器中，提供有一个预定义形状的定制库，用户绘图时可以很方便地将其中的预定义图形调用到活动草绘中，并可对输入的图形执行调整大小、平移和旋转等操作。这些预定义形状位于草绘器调色板中，如图2-83所示。草绘器调色板具有表示截面类别的选项卡，每个选项卡都具有唯一的名称，且至少包含某个类别的一种截面。初始状态下，草绘器调色板提供了4种含有预定义形状的预定义选项卡，分别为“多边形”选项卡、“轮廓”选项卡、“形状”选项卡和“星形”选项卡。其中，“多边形”选项卡包含常规多边形，“轮廓”选项卡包含常见的轮廓，“星形”选项卡包含常规的星形图例，“形状”选项卡包含其他常见形状的图例。用户可以根据设计工作需要，将特定选项卡添加到草绘器调色板中，并可以将任意数量的形状放入每个经过定义的选项卡中。当然，用户也可以添加或从预定义的选项卡中移除形状。
将截面添加到草绘器调色板选项卡中的方法很简单，即在创建一个新截面或检索现有截面后，将该截面保存到与草绘器形状目录中的草绘器调色板选项卡相对应的子目录中。截面的文件名作为形状的名称显示在草绘器调色板选项卡中，同时还会显示形状的缩略图。
从草绘器调色板往绘图区域调入形状的典型方法及步骤如下。
1）在“草绘”组中单击
（选项板）按钮，打开“草绘器调色板”对话框。
2）在“草绘器调色板”对话框中选取所需的选项卡。在选定的选项卡中显示着与形状相对应的缩略图和标签。
3）在选定的选项卡中，单击与所需形状相对应的缩略图或标签，则该截面将出现在“草绘器调色板”对话框的预览窗格中。例如，在“星形”选项卡中单击“五角星”标签，则其对应的截面显示在对话框的预览窗格中，如图2-84所示。
图2-83 “草绘器调色板”对话框
(www.chuimin.cn)

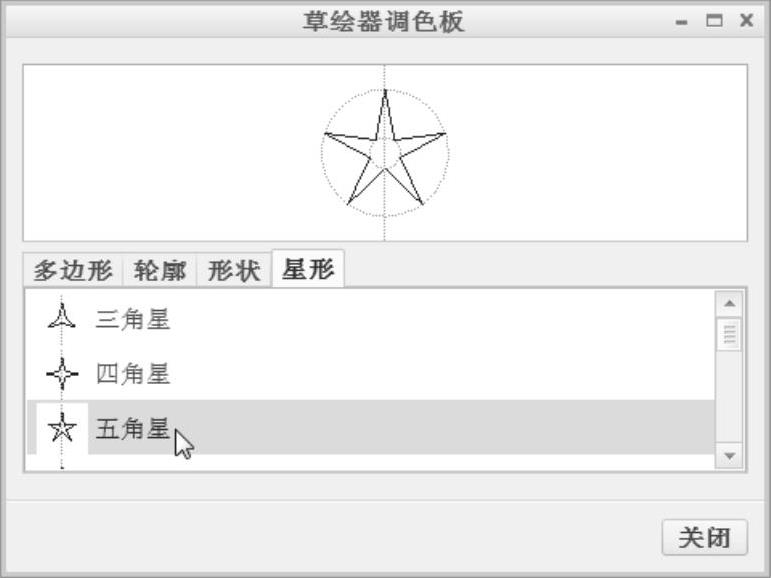

图2-84 选定所需的图形标签
4）再次双击同一缩略图或标签，移动鼠标至绘图区域，鼠标指针将带有一个加号“+”。
5）在图形窗口中单击任意位置以选取放置图形的位置，此时在功能区出现“导入截面”选项卡，并在输入的形状图上创建“缩放”“旋转”和“移动（平移）”控制句柄，如图2-85所示。
6）调整放置位置，以及在“导入截面”选项卡中设置旋转角度和缩放比例值等，然后单击
（完成）按钮。
7）在“草绘器调色板”对话框中单击“关闭”按钮。
图2-85 输入图形
