Creo3.0教程：创建约束
【摘要】：图2-77 草绘器功能区的“约束”组●（相切）：使两个图元相切并创建相切约束。选择了用于定义约束的足够图元后，便会应用约束。3）需要时，重复步骤1）和步骤2），创建其他的约束。利用“约束”组溢出面板中的“解释”命令，可以获取关于指定约束的信息。
在草绘器功能区的“草绘”选项卡的“约束”组中提供了9种约束类型的工具按钮，如图2-77所示。它们的功能含义如下。
●
（竖直）：使线竖直并创建竖直约束，或使两个顶点沿竖直方向对齐并创建竖直对齐约束。
●
（水平）：使线水平并创建水平约束，或使两个顶点沿水平方向对齐并创建水平对齐约束。
●
（垂直）：使两个图元垂直（正交）并创建垂直约束。

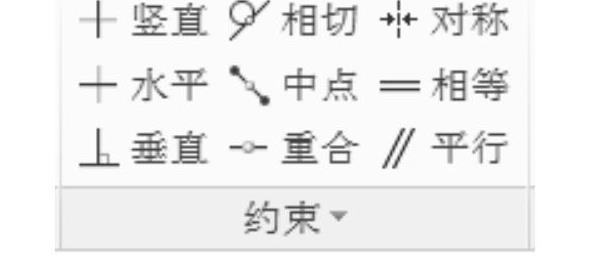

图2-77 草绘器功能区的“约束”组
●
（相切）：使两个图元相切并创建相切约束。
●
（中点）：将点放置在线或弧的中间处，然后创建中点约束。
●
（重合）：创建相同点、图元上的点或共线约束。(www.chuimin.cn)
●
（对称）：使两个点或顶点关于中心线对称并创建对称约束。
●
（相等）：创建等长、等半径或相同曲率的约束。
●
（平行）：使线平行并创建平行约束。
创建几何约束的一般方法及步骤如下。
1）在“约束”组中单击要应用的约束工具按钮。
2）按照系统提示，选取要约束的一个或多个图元。选择了用于定义约束的足够图元后，便会应用约束。
3）需要时，重复步骤1）和步骤2），创建其他的约束。
利用“约束”组溢出面板中的“解释”命令，可以获取关于指定约束的信息。例如，在草绘器绘图区域单击一个约束符号，接着在“约束”组中选择“约束”→“解释”命令，则该约束的简要说明显示在消息区，并且在图形窗口中突出显示选定约束的参考对象。
