为图形初步标注好尺寸后，有时候在后期阶段需要修改这些尺寸，以获得精确的图形设计效果。修改尺寸通常有以下两种方法。

1．快捷修改单个尺寸

在“依次选择”状态下，即选中（依次选择）按钮（此时该按钮处于下凹状态）时，在草绘区域双击要修改的尺寸值，接着在出现的尺寸文本框中输入新的尺寸值，如图2-73所示，然后按〈Enter〉键，图形按新值更新。

2．使用“修改尺寸”对话框来修改选定的尺寸

1）在功能区的“草绘”选项卡的“编辑”组中单击（修改）按钮，接着选择要修改的尺寸，此时系统弹出图2-74所示的“修改尺寸”对话框。可以继续选择其他要修改的尺寸，也可以先选择要修改的尺寸再单击（修改）按钮。

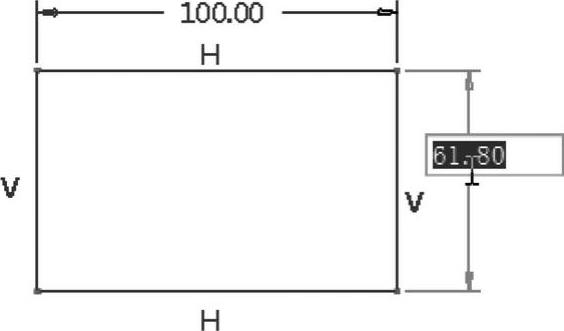

图2-73 快捷修改单个尺寸

(www.chuimin.cn)

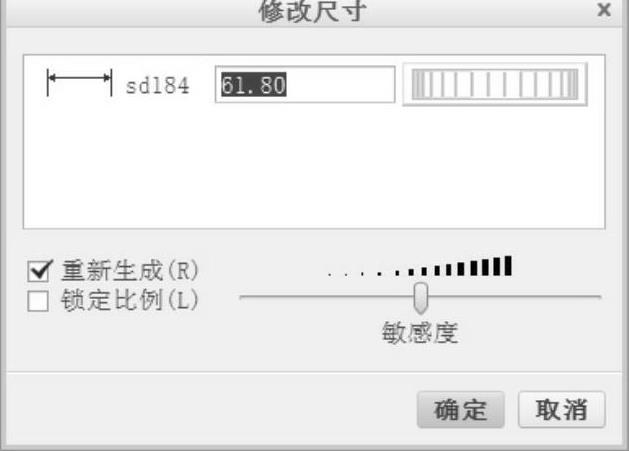

图2-74 “修改尺寸”对话框

2）利用“修改尺寸”对话框为相关的选定尺寸指定新值。例如，可在相关的尺寸文本框中输入一个新值，也可单击并拖动要修改的尺寸旁边的旋转轮盘来获得新的尺寸值。

●（旋转轮盘）：也称“尺寸指轮”或“尺寸滚轮”，可以通过滚动此工具来获得所需要的尺寸。向右拖动该旋转轮盘，则增加尺寸值；向左拖动该旋转轮盘，则减少尺寸值。

●“重新生成”复选框：若选中该复选框，则在确认修改尺寸时即时再生截面。若取消选中该复选框，则在尺寸文本框中输入新尺寸值或通过旋转轮盘调整尺寸值时，截面都不会即时反映，只有当单击“确定”按钮后，截面才会随着尺寸新值更新。

●“锁定比例”复选框：若选中该复选框，则缩放选定的尺寸使其与某一尺寸修改成正比。

●“敏感度”：更改当前尺寸的旋转轮盘的灵敏度。

3）单击“确定”按钮。
