在本小节中,介绍如何创建其他的一些尺寸类型,包括周长尺寸、参考尺寸和纵坐标尺寸。
1.周长尺寸
在一些设计场合下,可以应用周长尺寸。所述的周长尺寸用于标注图元链或图元环的总长度。在创建周长尺寸时,必须选择一个尺寸作为可变化的尺寸(简称变化尺寸),系统可以调整变化尺寸来获得所需周长。当修改周长尺寸时,系统会相应地修改此变化尺寸。需要注意的是,用户无法修改变化尺寸,因为变化尺寸是被驱动的尺寸。如果删除变化尺寸,那么系统会删除周长尺寸。创建周长尺寸的典型步骤如下。
1)选择要应用周长尺寸的图形。
2)在功能区的“草绘”选项卡的“尺寸”组中单击(周长)按钮。
3)系统提示选择由周长尺寸驱动的尺寸。在图2-65所示的图形中选择“200”尺寸作为可变尺寸。此时系统显示周长尺寸和可变尺寸。
假设在图2-65所示的示例中,将周长尺寸修改为“1300”,则可变尺寸被驱动,结果如图2-66所示。

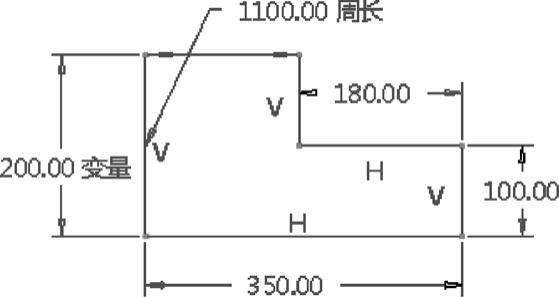

图2-65 创建周长尺寸

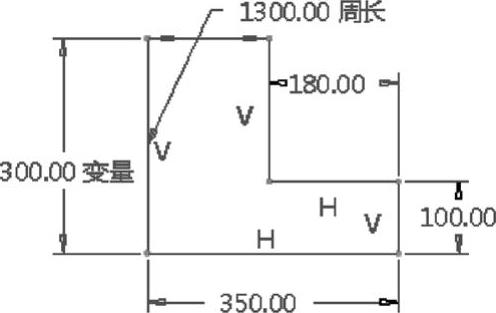

图2-66 修改周长尺寸
2.参考尺寸
在草绘器中选定一个尺寸后,在功能区的“草绘”选项卡中选择“操作”→“转换为”→“参考”命令,则所选尺寸被转换为参考尺寸,该参考尺寸将带有相应的标识,如在尺寸后面带有“参考”字样。
用户也可以单击(参考)按钮,接着在图形中选择所需的图元,然后单击鼠标中键创建一个参考尺寸。创建参考尺寸示例如图2-67所示,不允许修改参考尺寸。

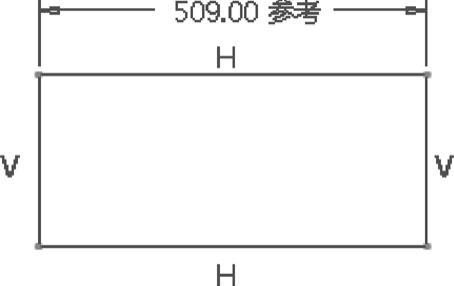

图2-67 创建参考尺寸
3.纵坐标尺寸
在实际设计中,有时需要应用到纵坐标尺寸,以方便读取各测量点(各测量对象)相对于基线的尺寸数值。纵坐标尺寸又称基线尺寸。纵坐标尺寸的创建包括两个基本步骤,一是指定基线,二是相对于基线标注几何尺寸。用户可以根据实际情况在线、圆弧和圆心及几何端点(线、弧、圆锥和样条)处创建基线尺寸,也可以选取要确定尺寸的模型几何作为基线。下面通过实例介绍纵坐标尺寸的应用方法及步骤。(www.chuimin.cn)
1)单击(基线)按钮,在需要定义基准的参照线上单击,然后在欲定义基线文本放置位置的区域单击鼠标中键(即按鼠标中键定位尺寸文本),如图2-68所示。
说明:选取要作为基线标注的几何时,若选择的是直线,那么直接按鼠标中键即可定位尺寸文本。若选择的几何对象为弧、圆的中心及几何端点,那么单击鼠标中键会弹出图2-69所示的“尺寸定向”对话框,从中选择“竖直”单选按钮对基线进行竖直定向,或者选择“水平”单选按钮对基线进行水平定向。

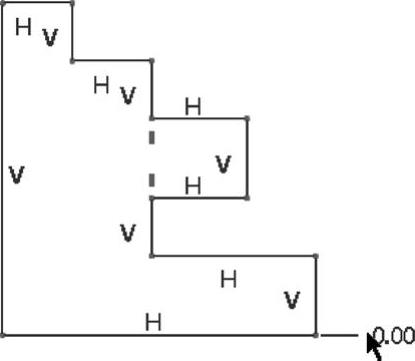

图2-68 指定基线

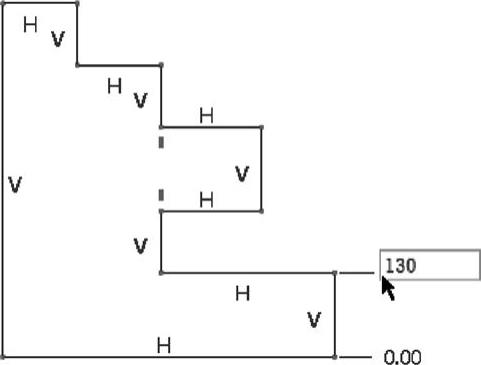

图2-70 标注纵坐标尺寸
2)单击(法向)按钮。
3)用鼠标左键选取基线尺寸,并选取要标注的图元或测量点,然后按鼠标中键放置纵坐标尺寸,并确定其值,如图2-70所示。
4)要添加纵坐标尺寸,重复步骤3)。继续标注纵坐标尺寸如图2-71所示。
图2-69 “尺寸定向”对话框

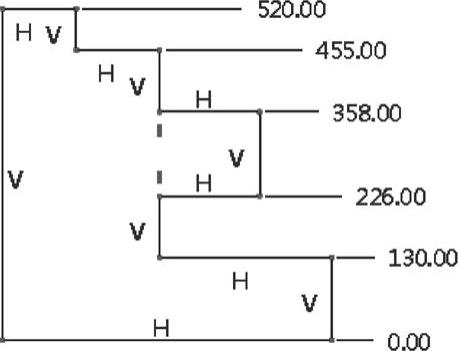

图2-71 继续标注纵坐标尺寸
用户也可以指定另外的基线并创建相应的纵坐标尺寸,完成的效果如图2-72所示。

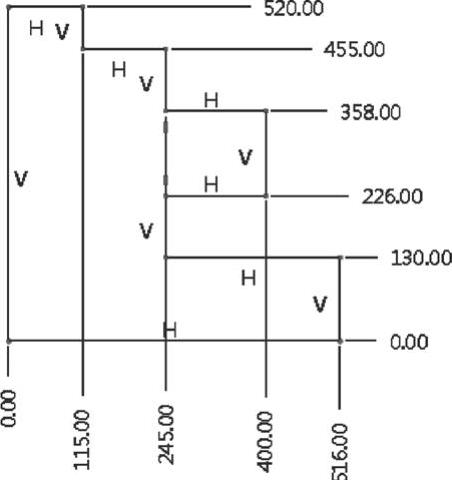

图2-72 基线标注应用
