Creo3.0草绘器中自动标注截面图形及添加尺寸-强尺寸功能
【摘要】：在草绘器中绘制截面图形时，系统会自动标注几何，以确保在截面创建的任何阶段都已充分约束和标注该截面。用户可以根据设计要求添加自己的尺寸来创建所需的标注形式，由用户自己添加的尺寸是强尺寸。强尺寸以另外一种预设的颜色显示。在功能区的“草绘”选项卡的“尺寸”组中提供了用于标注尺寸的几个实用工具命令，如“法向”“周长”“参考”“基线”和“解释”，如图2-47所示。
在草绘器中绘制截面图形时，系统会自动标注几何，以确保在截面创建的任何阶段都已充分约束和标注该截面。由系统自动创建的这些尺寸为弱尺寸，它们以预设颜色显示。用户可以根据设计要求添加自己的尺寸来创建所需的标注形式，由用户自己添加的尺寸是强尺寸。在添加强尺寸时，系统可自动删除不必要的弱尺寸和弱约束。
通常，为了确保系统在没有输入的情况下不删除某些弱尺寸，可以将这些所需要的弱尺寸加强。有选择性地将弱尺寸加强的方法比较简单，即选择一个要加强的尺寸，接着从功能区中选择“操作”→“转换为”→“强”命令（对应的快捷键为〈Ctrl+T〉），确定该尺寸值后，该尺寸变为强尺寸。强尺寸以另外一种预设的颜色显示。需要注意的是，在整个Creo Parametric中，每当修改一个弱尺寸值或在一个关系中使用它时，该尺寸就变为强尺寸。
在功能区的“草绘”选项卡的“尺寸”组中提供了用于标注尺寸的几个实用工具命令，如“法向”“周长”“参考”“基线”和“解释”，如图2-47所示。
(www.chuimin.cn)

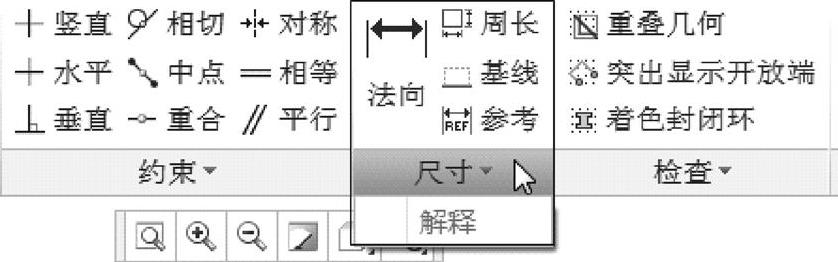

图2-47 “尺寸”组中的工具命令
通常使用“尺寸”组中的
（法向）按钮创建基本尺寸。其一般步骤是单击该按钮后，选取要标注的图元，然后使用鼠标中键将尺寸放置在所需位置，并修改其尺寸值（在出现的尺寸文本框中修改尺寸值，按〈Enter〉键确定）。可以继续创建此类尺寸。
