修剪是较为常用的图形编辑操作,它主要包括3种方式,即删除段、拐角和分割。
1.删除段
删除段也称动态修剪截面图元。删除段的一般操作步骤如下。
1)在功能区“草绘”选项卡的“编辑”组中单击(删除段)按钮。
2)单击要删除的段。所单击的段即被删除。

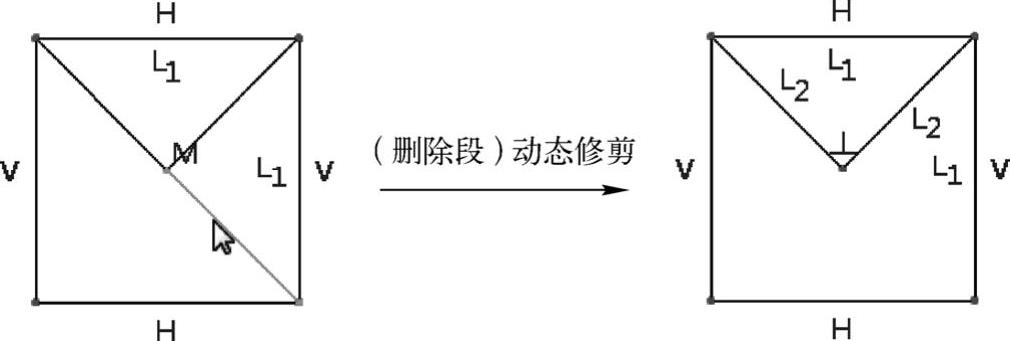

删除段的图解示例如图2-40所示。
图2-40 删除段的图解示例
2.拐角
拐角又常被称为“相互修剪图元”,操作实际上是将图元修剪(剪切或延伸)到其他图元或几何体。进行拐角修剪操作的典型步骤如下。
1)在“编辑”组中单击(拐角)按钮。
2)Creo Parametric提示选取要修剪的两个图元。在要保留的图元部分上单击任意两个图元(它们不必相交),则Creo Parametric将这两个图元一起修剪。两个典型的拐角修剪示例如下。(www.chuimin.cn)

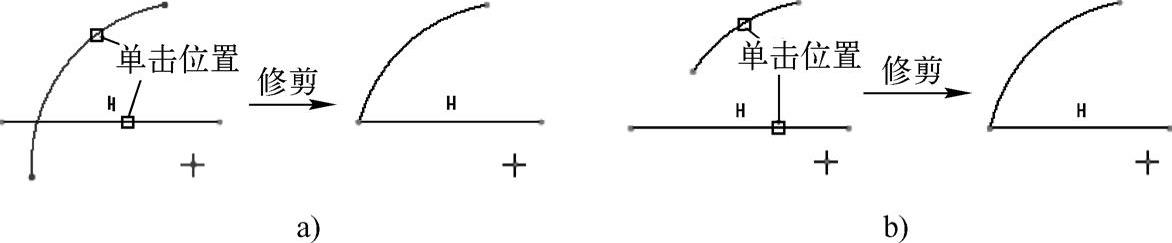

拐角修剪示例1如图2-41a所示。要修剪的两个图元具有相交点,在单击(拐角)按钮后,单击图元的位置指示要保留的部分,交点外的另一部分被修剪。
拐角修剪示例2如图2-41b所示。不相交的两个图元被拐角修剪后,其中一个图元延伸至与另一个图元相交,并保留另一图元的单击部分,超出其延伸相交点的部分则被裁减掉。
图2-41 拐角修剪示例
a)拐角修剪到相交点 b)拐角修剪到延伸点
3.分割
可以将一个截面图元分割成两个或多个新图元。分割示例如图2-42所示。分割图元的一般操作步骤如下。
图2-42 分割示例
1)在“编辑”组中单击(分割)按钮。
2)在要分割的位置单击图元,Creo Parametric则在指定的位置处分割该图元。
