文本也可以看做是草绘器的一个基本图元。可以在草绘器中创建图2-37所示的截面文本。在草绘器中创建文本的一般步骤如下。

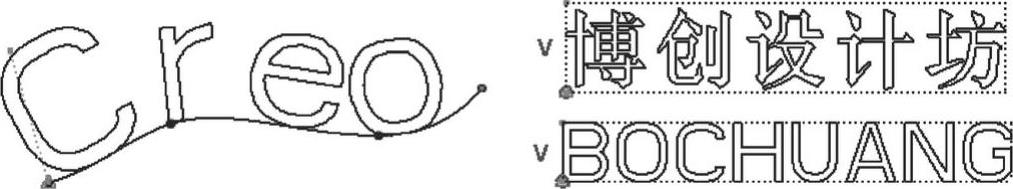

图2-37 创建截面文本

1）在“草绘”组中单击（文本）按钮。

2）在绘图区域中选择行的起点和第2点，确定文本高度和方向，系统弹出图2-38所示的“文本”对话框。

3）在“文本”对话框的“文本行”选项组的文本框中输入要创建的文本。如果要输入一些特殊的文本符号，可以在“文本行”选项组中单击“文本符号”按钮，弹出图2-39所示的“文本符号”对话框，从中选择所需要的符号，然后单击“关闭”按钮。

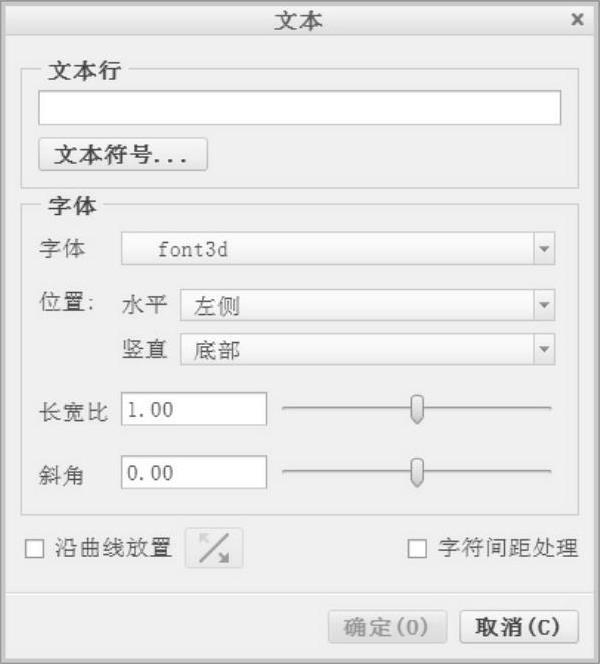

图2-38 “文本”对话框

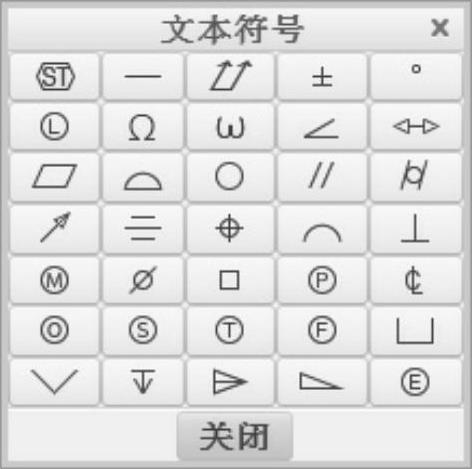

图2-39 “文本符号”对话框(www.chuimin.cn)

4）在“字体”选项组中，从“字体”下拉列表框中选择所需要的一种字体，然后分别设置字体的水平和竖直放置位置、长宽比和斜角。

●“字体”下拉列表框：该下拉列表框中提供了可用的PTC字体和TrueType字体列表。

●“位置”选项区域：用于选取水平和竖直位置的组合以放置文本字符串的起始点。其中，从“水平”下拉列表框中可以选择“左侧”“中心”或“右侧”选项，默认设置为“左侧”；从“竖直”下拉列表框中可以选择“底部”“中间”或“顶部”选项，默认设置为“底部”。

●“长宽比”：使用滑动条增加或减少文本的长宽比，也可以直接在相应的文本框中输入有效比值。

●“斜角”：使用滑动条增加或减少文本的斜角，也可以直接在相应的文本框中输入斜角参数。

5）如果要根据某曲线放置文本，那么在“文本”对话框中选中“沿曲线放置”复选框，并选择要在其上放置文本的曲线。可重新选取水平和竖直位置的组合，以沿着所选曲线放置文本字符串的起始点，水平位置定义曲线的起始点。

如果需要可单击（反向）按钮，从而更改文本放置的方向，即将文本反向设置到曲线的另一侧。

6）必要时，选中“字符间距处理”复选框，以启用文本字符串的字体字符间距处理，这样可以控制某些字符对之间的空格，改善文本字符串的外观。字符间距处理属于特定字体的特征。

7）单击“文本”对话框中的“确定”按钮，完成文本创建。
