创建圆弧与圆锥曲线主要有以下几种方式。

1．通过3点创建圆弧或通过在其端点与图元相切来创建圆弧

单击（3点/相切端弧）按钮，可以通过拾取弧的两个端点和弧上的一个附加点来创建一个3点弧，其中拾取的前两个点分别定义弧的起始点和终止点，而第3个点则为弧上的其他点，如图2-17所示。

单击（3点/相切端弧）按钮，也可以创建一条在指定端点处与图元相切的圆弧，具体方法及步骤说明如下。

1）单击（3点/相切端弧）按钮。

2）选择现有图元的一个端点作为起点，该点确定了切点。然后移动鼠标光标单击一点来作为相切弧的另一个端点，如图2-18所示。

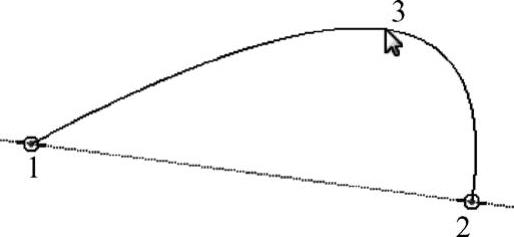

图2-17 通过3点创建圆弧

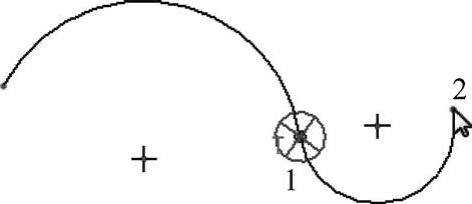

图2-18 创建相切端弧

3）单击鼠标中键，退出该命令。

2．创建同心弧

1）在“草绘”组中单击（同心弧）按钮。

2）使用鼠标光标选择已有的圆弧或圆来定义圆心（也可直接单击圆心），移动光标可以看到系统产生一个以虚线显示的动态同心圆，如图2-19所示。

3）拾取圆弧的起点，然后绕圆心顺时针或者逆时针方向来指定圆弧的终点，如图2-20所示。

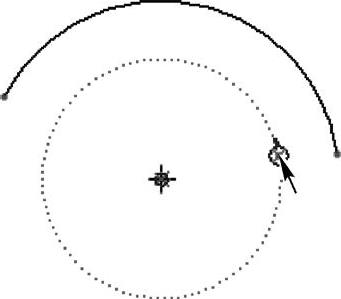

图2-19 产生一个动态同心圆

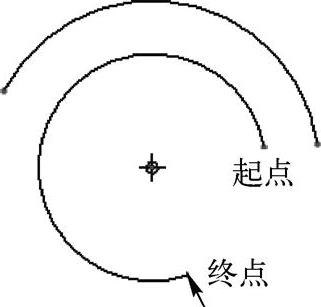

图2-20 创建同心弧

4）可以继续创建同心圆弧。单击鼠标中键，退出该命令。(www.chuimin.cn)

3．通过选择弧圆心与两个端点来创建圆弧

1）单击（圆心与端点弧）按钮。

2）在绘图区域中选择一点作为圆弧中心，拖动光标，系统产生一个以虚线显示的动态圆，然后分别拾取两点定义圆弧的两个端点，从而绘制一个圆弧，如图2-21所示。

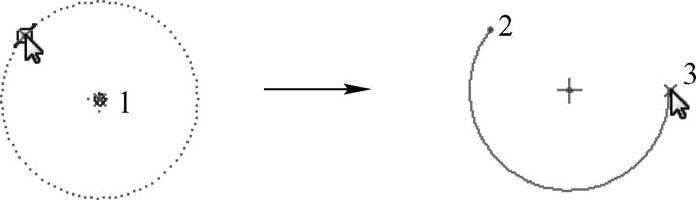

图2-21 通过选择弧圆心与两个端点创建圆弧

3）单击鼠标中键结束该命令。

4．创建相切弧

单击（创建与3个图元相切的弧）按钮，可以在绘图区域中分别指定3个图元（如直线、圆或圆弧）来创建与之相切的圆弧，如图2-22所示。

5．创建圆锥曲线（锥形弧）

1）在“草绘”组中单击（圆锥弧）按钮。

2）使用鼠标左键选取圆锥的第一个端点。

3）使用鼠标左键拾取圆锥的第二个端点。

4）使用鼠标左键拾取轴肩位置，完成锥形弧的创建，绘制示例效果如图2-23所示。

图2-22 创建相切弧

图2-23 绘制圆锥曲线

5）单击鼠标中键终止该命令。
