绘制线包括如下几种情况。

1．通过两点绘制一条直线段或连续的线段

1）在“草绘”组中单击（线链）按钮。

2）在绘图区域指定直线的第1点。

3）在绘图区域指定直线的第2点，从而绘制一条直线段。

4）可以继续通过指定点来绘制其他直线，注意上一点为后续直线的第1点。此步骤为可选步骤。

5）单击鼠标中键，结束该命令操作。

2．创建与两个图元相切的直线

1）在“草绘”组中单击（直线相切）按钮。

2）在绘图区域选取要相切的第一个图元，该图元可为圆或圆弧。

3）移动鼠标至另一个图元（如圆或圆弧）预定区域，系统通常会捕捉到相切点，此时单击鼠标左键，绘制一条与所选两个图元相切的直线，如图2-7所示。

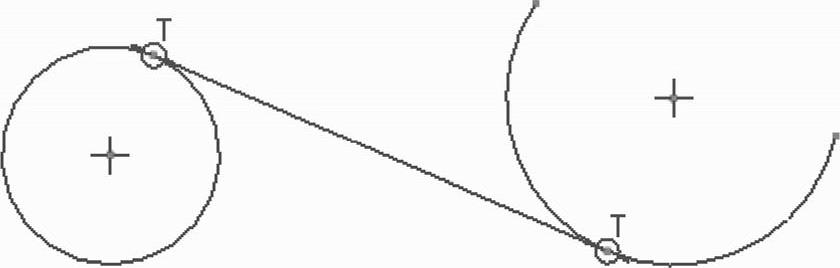

图2-7 绘制相切直线

4）单击鼠标中键，结束该命令操作。

3．通过两点创建中心线(www.chuimin.cn)

中心线具有无限长的特性，它分为构造中心线和几何中心线。构造中心线是草绘辅助对象，它无法在草绘器以外参考。几何中心线属于基准图元，会将特征级信息传递到草绘器之外，可用来定义一个旋转特征的旋转轴。

可以按照以下的方法步骤来创建一条构造中心线。

1）在“草绘”组中单击（中心线）按钮。

2）选取第1点。

3）选取第2点，从而绘制一条中心线。

4）单击鼠标中键，结束该命令操作。

另外，在“基准”组中单击（几何中心线）按钮，可以通过指定两点来创建一条几何中心线（基准中心线）。

4．创建与两个图元相切的中心线

1）在“草绘”组中单击“中心线相切”按钮。

2）在弧或圆上选取一个位置。

3）在另一个弧或圆上选取一个相切位置，从而绘制出与两个图元相切的中心线，如图2-8所示。

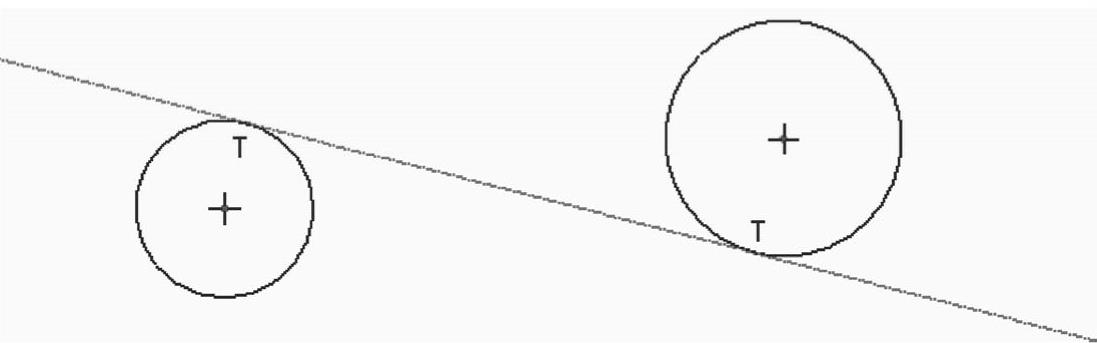

图2-8 绘制与两图元相切的中心线

4）单击鼠标中键，结束该命令操作。
