零件建模离不开绘制截面几何。在Creo Parametric中，软件系统提供了一个专门用来绘制截面几何的草绘器（即草绘模式）。用户可以创建一个草绘文件来绘制二维图形，也可以在零件建模过程中进入内部草绘器绘制所需要的特征截面。

1．创建一个草绘文件的典型方法及步骤

1）在“快速访问”工具栏中单击“新建”按钮，打开“新建”对话框。

2）在“类型”选项组中选择“草绘”单选按钮，在“名称”文本框中输入新草绘文件的名称或接受默认名称，如图2-1所示。

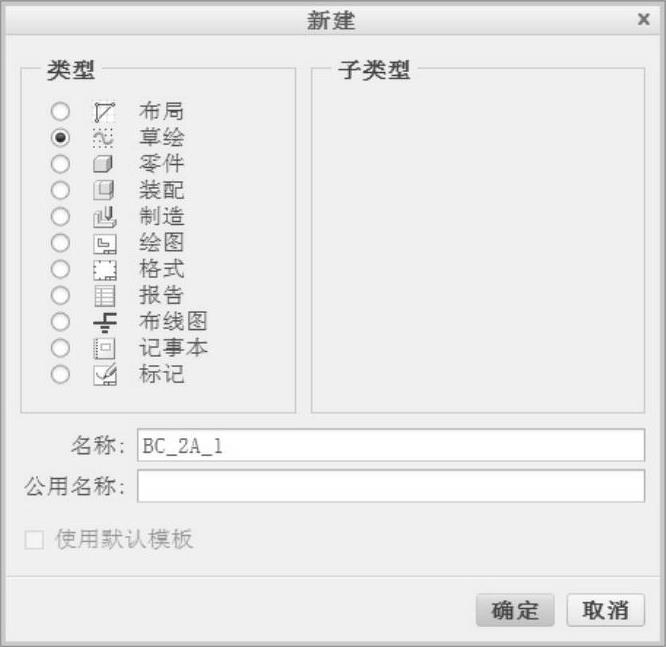

图2-1 “新建”对话框

3）在“新建”对话框中单击“确定”按钮，进入草绘模式的界面，如图2-2所示。草绘模式界面由标题栏、功能区、绘图区域、状态栏和导航区等几部分组成。

图2-2 进入草绘模式

2．草绘常用术语

为了更好地学习在草绘模式中绘制截面几何，需要了解和掌握以下常用术语。

●图元：截面几何的任何元素，如直线、矩形、圆弧、圆、样条、圆锥、点或坐标系。

●参照图元：当参照截面外的几何时，在3D草绘器中创建的截面图元，即可以将参照图元理解为创建特征截面或轨迹等对象时所参照的图元。参照的几何（如零件边）对草绘器为“已知”。例如，对零件边创建一个尺寸时，也就在截面中创建了一个参照图元，该截面是这条零件边在草绘平面上的投影。

●尺寸：图元或图元之间关系的测量。(www.chuimin.cn)

●约束：定义图元几何或图元间关系的条件，约束符号出现在应用约束的图元旁边。例如，可以约束两条直线相互垂直，这时会出现一个垂直约束符号。

●参数：草绘器中的一个辅助数值。

●关系：关联尺寸和/或参数的方程，可用于传达目的。

●弱尺寸和强尺寸：弱尺寸是指系统自动生成的尺寸测量，它主要用于求解随任何修改而变化的草绘。在没有用户确认的情况下，草绘器可以移除的尺寸被称为弱尺寸。添加尺寸或约束时，草绘器可以在没有任何确认的情况下移除多余的弱尺寸或弱约束。用户自己创建的任何尺寸都会自动成为强尺寸，也可以手动将弱尺寸转变为强尺寸，而不更改其值。在退出草绘器之前，加强想要保留在截面中的弱尺寸是一个很好的习惯。

●弱约束和强约束：弱约束是指Pro/ENGINEER Wildfire 4.0之前版本创建的草绘中自动生成的约束，它们以灰色显示，并且在用户添加或移除几何、尺寸或约束时可能会消失。强约束是指用户定义的约束。

●冲突：两个或多个强尺寸或强约束的矛盾或多余条件。出现这种情况时，可通过移除一个不需要的约束或约束来立即解决。

●橡皮筋模式：可拖动图元使其跟随指针移动的草绘器环境。必须先完成草绘图元，然后才能执行其他操作。

3．在2D草绘器中创建截面的典型流程

1）进入草绘模式，草绘截面几何。创建截面时，系统自动添加尺寸和约束。

2）根据需要，重定义标注形式。用户可以根据需要添加自己的尺寸和约束，从而修改由草绘器自动创建的标注形式。由用户自己添加尺寸和约束时，系统自动删除不再需要的系统弱尺寸和弱约束。

3）如果需要，可以添加截面关系，以控制截面状态。

4）退出之前保存该截面。

要在退出草绘器之前保存绘制的截面，可以在“快速访问”工具栏中单击（保存）按钮，或者在功能区的“文件”选项卡中选择“保存”命令，系统将创建一个扩展名为“.sec”的文件。
