CreoParametric中的层树管理和访问方法

2023-11-08 理论教育版权反馈

【摘要】：在Creo Parametric中，通常使用层树来管理某些图形元素。用户可以通过以下几种方式之一来访问层树。方式1：在功能区的“视图”选项卡的“可见性”组中单击（层）按钮，该按钮主要用于设置层、层项目和显示状态。图1-44 在导航区显示层树图1-45 “层”对话框用户应该了解用于指示与项目有关的层类型的以下符号。

在Creo Parametric中，通常使用层树来管理某些图形元素。例如，将属于同一类的图形元素指定为特定层的项目，以方便对该类图形元素进行统一的隐藏、隐含和显示等相关操作。

用户可以通过以下几种方式之一来访问层树。

方式1：在功能区的“视图”选项卡的“可见性”组中单击（层）按钮，该按钮主要用于设置层、层项目和显示状态。

方式2：在导航区的模型树上方单击（显示）按钮，接着从打开的下拉菜单中选择“层树”命令。

默认情况下，层树显示在导航区，如图1-44所示。在某些设计场合，如果想要在单独的窗口中显示层树，而在导航区仍然显示模型树，那么可以将配置选项“floating_layer_tree”设置为“yes”（其默认值为“no”，设置默认值为“no”时层树将在导航器窗口中显示），有关配置选项的设置方法将在下一节中介绍。当将配置选项“floating_layer_tree”设置为“yes”后，访问层树时将打开图1-45所示的“层”对话框。

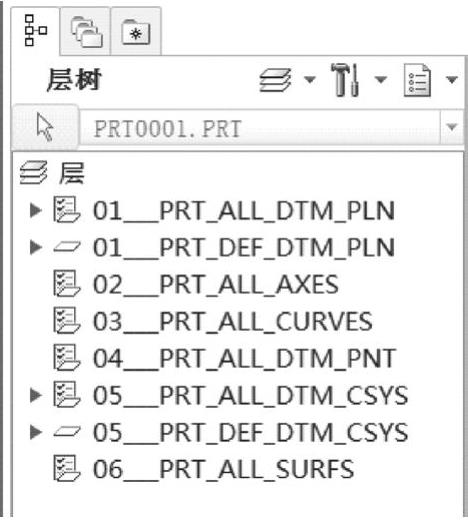

图1-44 在导航区显示层树

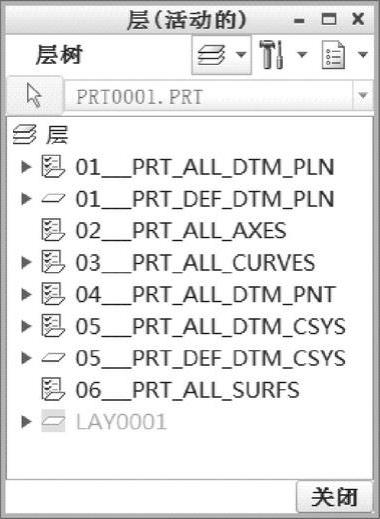

图1-45 “层”对话框

用户应该了解用于指示与项目有关的层类型的以下符号。

●（隐藏项目）：该符号为浅色显示，表示在模型树中临时隐藏的项目。

●（简单层）：将项目手动添加到层中。

●（规则层）：主要由规则定义的层。

●（嵌套层）：主要包含其他层的层。

●（同名层）：含有组件中所有元件的全部同名层。

另外，用户应熟悉层树的3个实用按钮，即（显示）按钮、（层）按钮和（设置）按钮，它们的功能含义如下。

●（显示）按钮：使用该按钮的下拉菜单，可以切换显示返回到模型树，可以展开或折叠层树的全部节点，可以查找层树中的对象等。

●（层）按钮：单击该按钮，可以根据需要从中选择“隐藏”“取消隐藏”“孤立（隔离）”“激活”“取消激活”“保存”“新建层”“重命名”“层属性”“延伸规则”“删除层”“移除项目”“移除全部项目”“剪切”“复制”“粘贴”和“层信息”命令。

●（设置）按钮：主要用于向当前定义的层或子模型层中添加非本地项目。下面通过一个典型的操作实例来介绍如何新建层并将该层设置为隐藏状态。(www.chuimin.cn)

1）在层树上方单击（层）按钮，接着从图1-46所示的下拉菜单中选择“新建层”命令，打开“层属性”对话框，如图1-47所示。

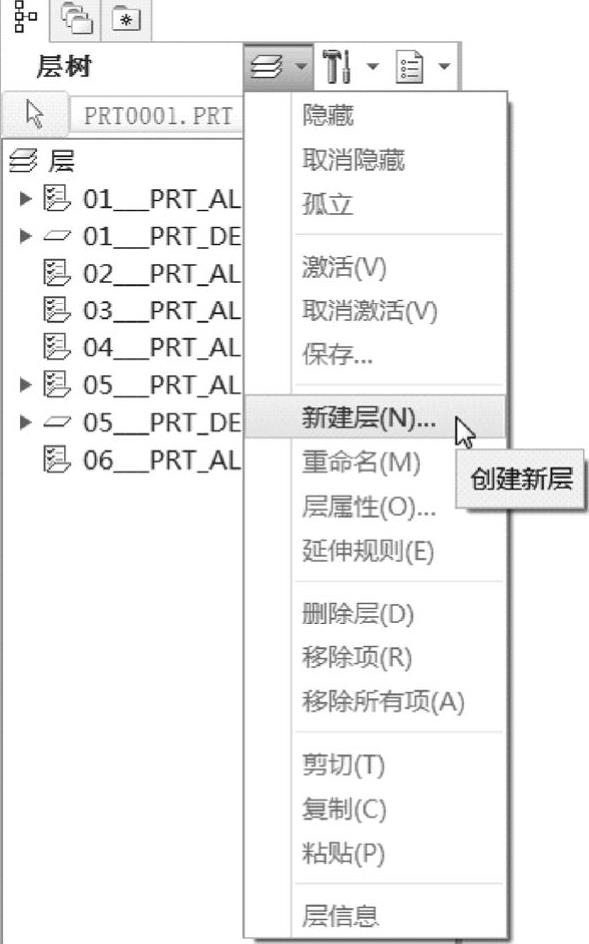

图1-46 选择“新建层”命令

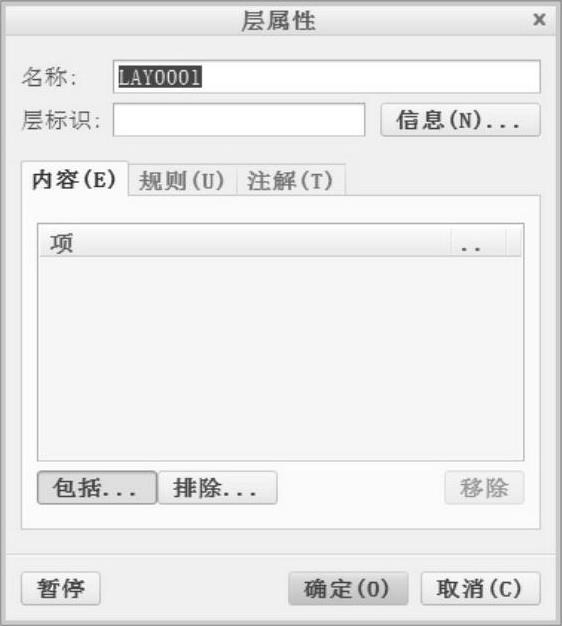

图1-47 “层属性”对话框

2）在“层属性”对话框的“名称”文本框中指定新层的名称，“层标识”可以不填。

说明：层是用名称来识别的。层名称可以用数字或字母数字形式表示，最多不能超过31个字符。

3）选择所需的特征作为该层的项目，包含在层中的项目以“”符号表示，如图1-48所示。

4）在“层属性”对话框中单击“确定”按钮，创建的新层按数字、字母顺序出现在层树的适当位置处，如图1-49所示。值得注意的是，在树中显示层时，首先是按数字、名称层排序，然后按字母、数字、名称层排序；字母、数字、名称的层按字母排序。

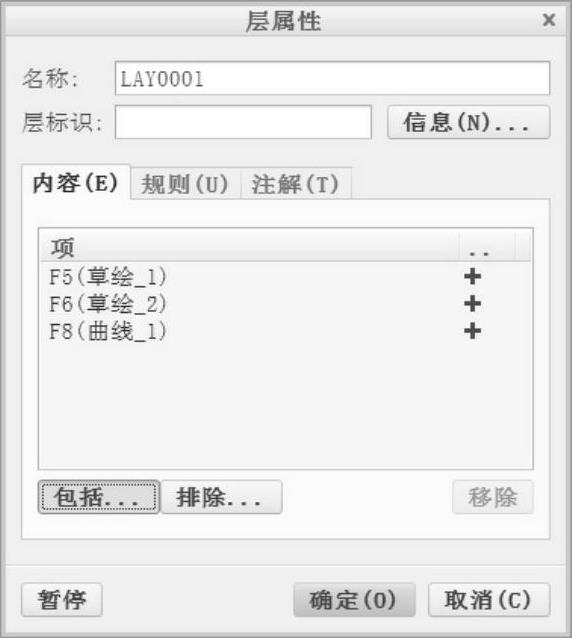

图1-48 “层属性”对话框

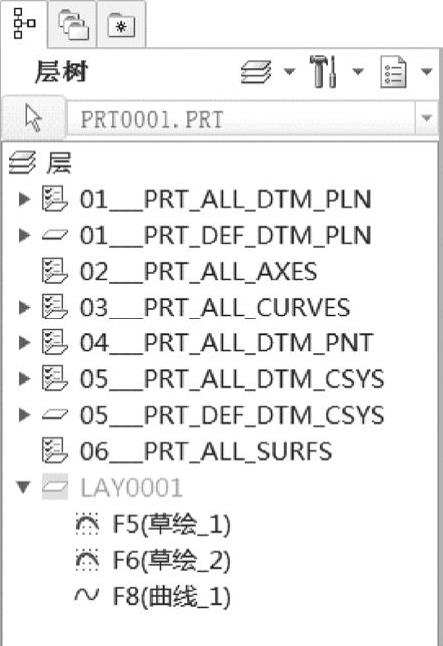

图1-49 层树

5）在层树中右击新建的层名，如图1-50所示，弹出一个快捷菜单，从该快捷菜单中选择“隐藏”命令。隐藏的新层在层树中的显示如图1-51所示。

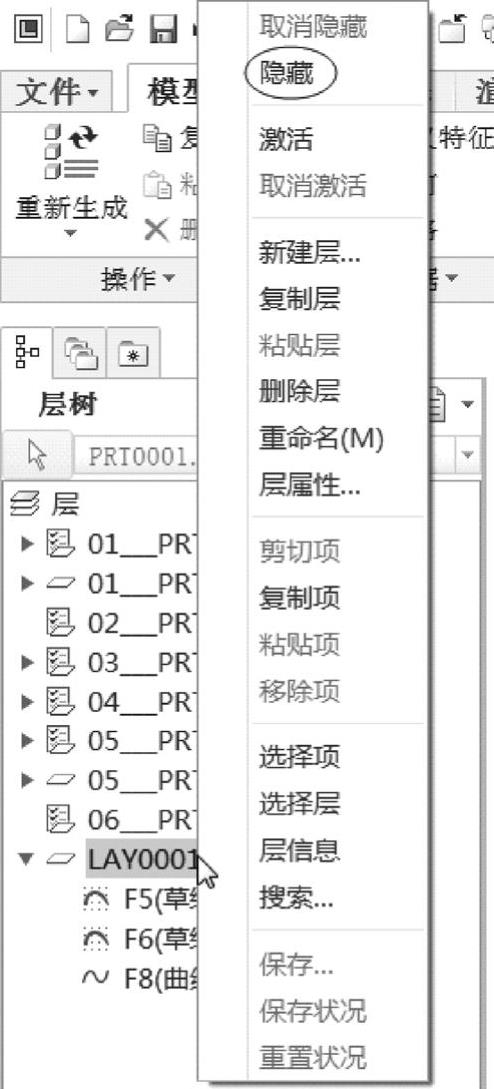

图1-50 右击要隐藏的层

图1-51 隐藏新层的层树效果
