初学者需要了解基准显示与模型显示的基本知识。在“图形”工具栏中集中了常用的基准显示和模型显示的工具按钮,在功能区的“视图”选项卡中也可以找到这些工具按钮。
1.基准显示
●(平面显示):使用该复选按钮,设置是否在图形窗口中显示基准平面。
●(轴显示):使用该复选按钮,设置是否在图形窗口中显示基准轴。
●(点显示):使用该复选按钮,设置是否在图形窗口中显示基准点。
●(坐标系显示):使用该复选按钮,设置是否在图形窗口中显示基准坐标系。
●(注释显示):使用该复选按钮,打开或关闭3D注释及注释元素。
在功能区中切换至“视图”选项卡,在“显示”组中还能使用以下工具按钮设置是否显示相应基准的标记。
●(平面标记显示):显示或隐藏基准平面标记。
●(轴标记显示):显示或隐藏基准轴标记。
●(点标记显示):显示或隐藏基准点标记。
●(坐标系标记显示):显示或隐藏基准坐标系标记。
另外,“视图”选项卡的“显示”组中的(旋转中心)按钮用于显示或隐藏旋转中心,即该按钮用于显示或使用默认位置的旋转中心,或者隐藏旋转中心以使用指针位置作为旋转中心。
用户可以预先进行基准显示设置,其方法是在功能区的“文件”选项卡中选择“选项”命令,打开“PTC Creo Parametric选项”对话框,选择“图元显示”类别,接着在“基准显示设置”选项组中进行相关的基准显示设置。例如,要设置默认时显示基准点,则选中“显示基准点”复选框,如图1-34所示,并从“将点符号显示为”选项组中选择“十字型”“点”“圆”“三角”和“正方形”选项之一来定义点符号。
在“PTC Creo Parametric选项”对话框的左窗格中选择“图元显示”类别时,除了可以进行基准显示设置之外,还可以进行几何显示设置和装配显示设置,以及进行尺寸、注释、注解和位号显示设置。(www.chuimin.cn)

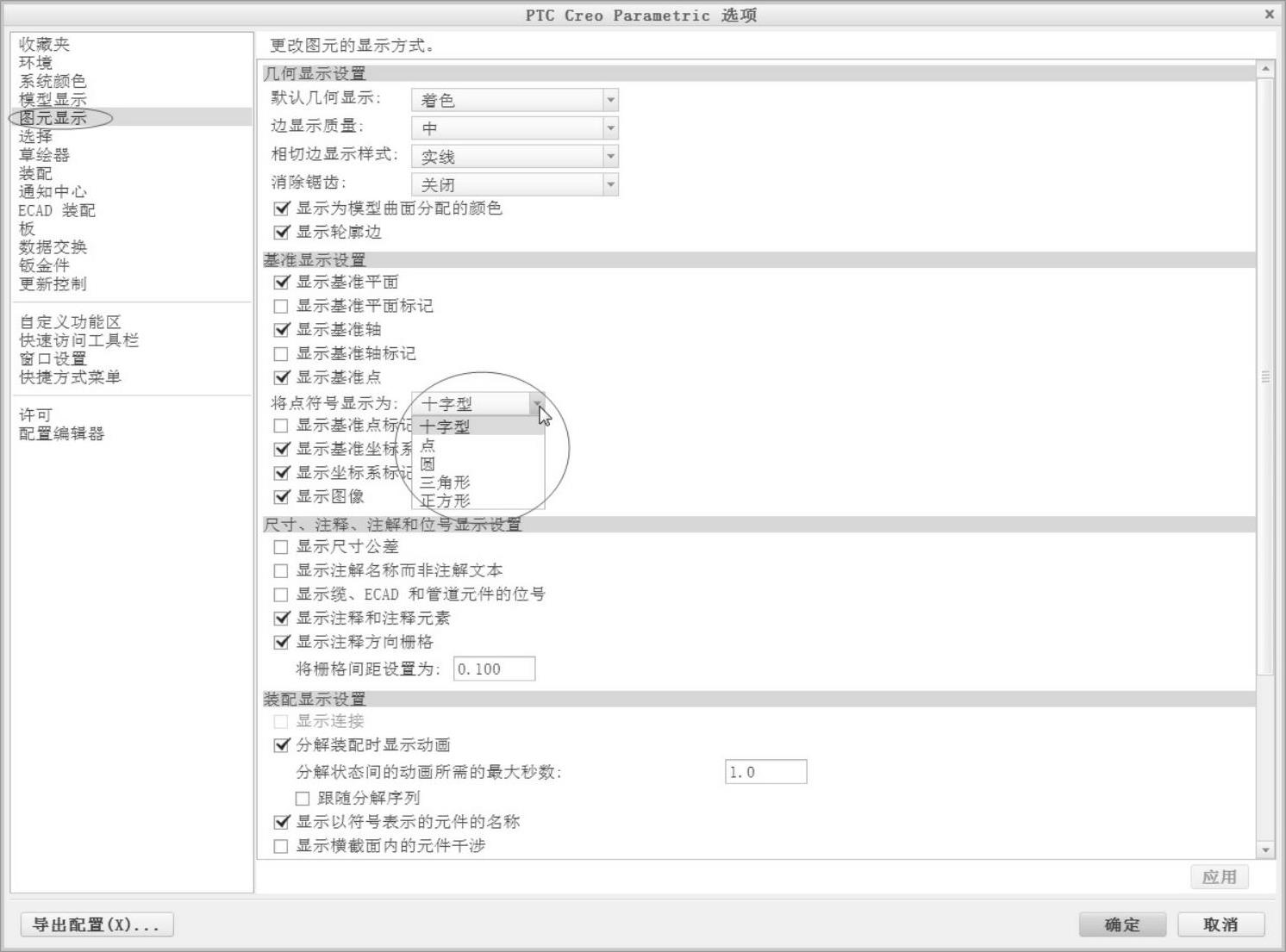

图1-34 “PTC Creo Parametric选项”对话框
2.模型显示
●(线框):选中该工具,以线框形式显示模型。
●(隐藏线):选中该工具,表示启用隐藏线显示模式,隐藏线以灰色显示。
●(消隐):选中该工具,表示启用消隐(无隐藏线)显示模式,不显示模型中被遮挡的线条。
●(着色):选中该工具,表示启用着色显示模式,即以着色显示模式来显示模型,其隐藏线不显示。
●(带边着色):利用边对模型进行着色。
●(带反射着色):利用反射对模型进行着色,其典型示例的效果如图1-35所示。

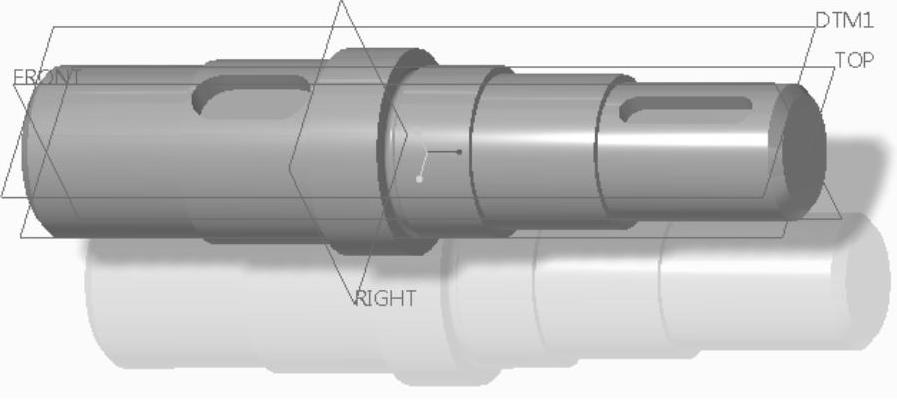

图1-35 带反射着色的典型示例
在功能区的“文件”选项卡中选择“选项”命令,打开“PTC Creo Parametric选项”对话框,在“PTC Creo Parametric选项”对话框的左窗格中选择“模型显示”类别,则可以更改模型的默认显示方式,包括模型方向、重定向模型时的模型显示设置、着色模型显示设置和实时渲染设置等,如图1-36所示。
图1-36 模型显示设置
