删除文件与拭除文件是不同的,删除文件是指将相应文件从磁盘中永久地删除。用户可以根据需要删除文件的旧版本,或删除文件的所有版本。
1.删除文件的旧版本
前面已经介绍过,在Creo Parametric中每次保存对象时会在内存中创建该对象的新版本,Creo Parametric为对象存储文件的每一个版本进行连续编号(如bc.sec.1、bc.sec.2、bc.sec.3等)。如果要删除指定活动模型除最新版本(具有最高版本号的版本)外的所有版本,那么可以按照以下步骤进行操作。
1)在功能区的“文件”选项卡中选择“管理文件”→“删除旧版本”命令,系统弹出“删除旧版本”对话框。
2)“删除旧版本”对话框向用户询问是否要删除指定对象的所有旧版本,如图1-23所示,单击“是”按钮。

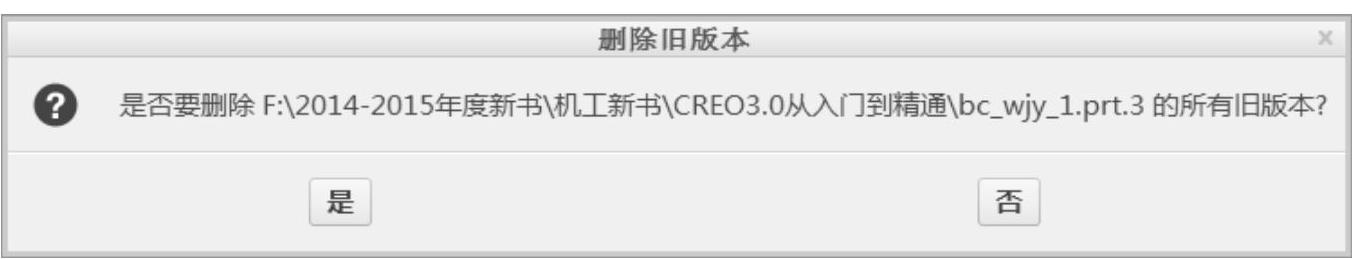

图1-23 “删除旧版本”对话框
2.删除文件的所有版本(www.chuimin.cn)
如果要从磁盘删除当前指定对象的所有版本,则可以按照以下步骤进行。
1)在功能区的“文件”选项卡中选择“管理文件”→“删除所有版本”命令,则系统弹出图1-24所示的“删除所有确认”对话框。

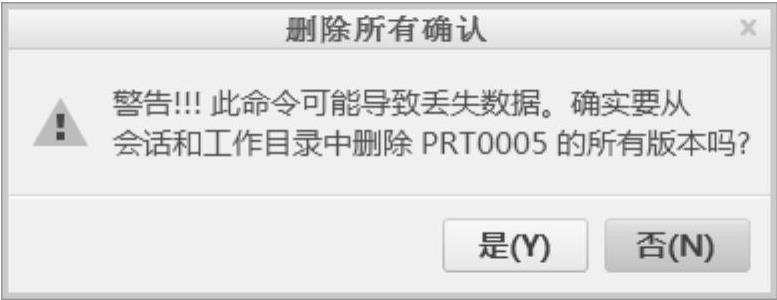

图1-24 “删除所有确认”对话框
2)在“删除所有确认”对话框中单击“是”按钮,删除当前指定对象的所有版本。
值得注意的是,在当前工作会话进程中,只有删除组件或绘图,才可删除组件或绘图中使用的零件或子组件。
