工作目录应该位于文件检索和存储的指定区域。通常,默认工作目录是启动Creo Parametric的目录,用户也可以根据设计情况选择不同的工作目录。设置工作目录有利于管理设计文档,以简化文档的保存、搜索等细节工作。一般将同属于某设计项目的模型文件集中放置在同一个工作目录下。
在开始建模会话之前,建议先设置好工作目录。设置工作目录的常用方法主要有如下3种。
方法1:使用Creo Parametric的“设置工作目录”命令。

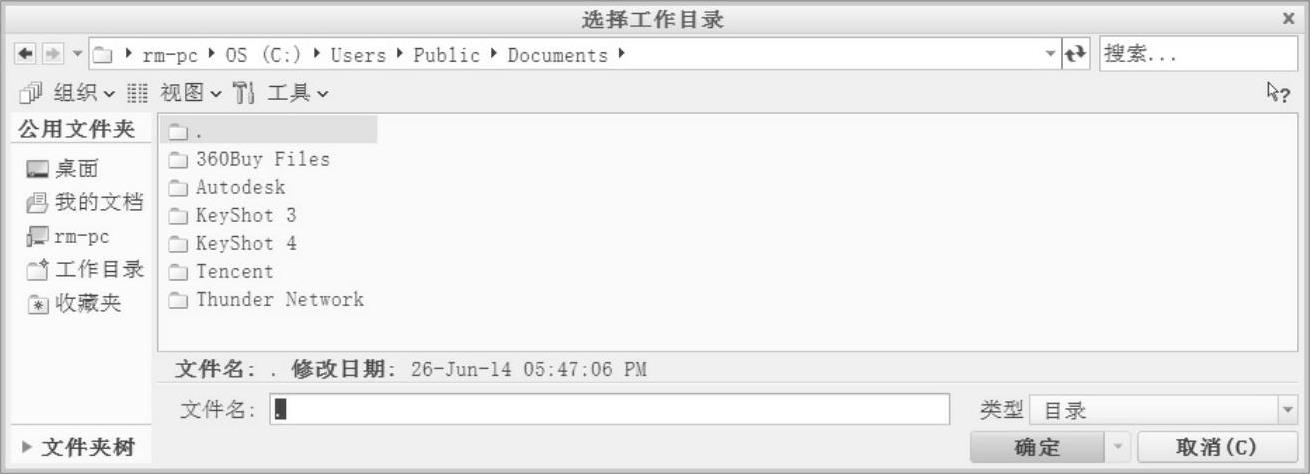

1)启动Creo Parametric软件后,从功能区的“文件”选项卡中选择“管理会话”→“设置工作目录”命令,打开图1-19所示的“选择工作目录”对话框。
图1-19 “选择工作目录”对话框

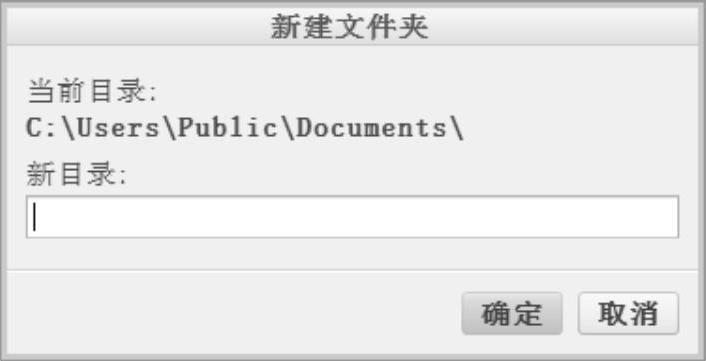

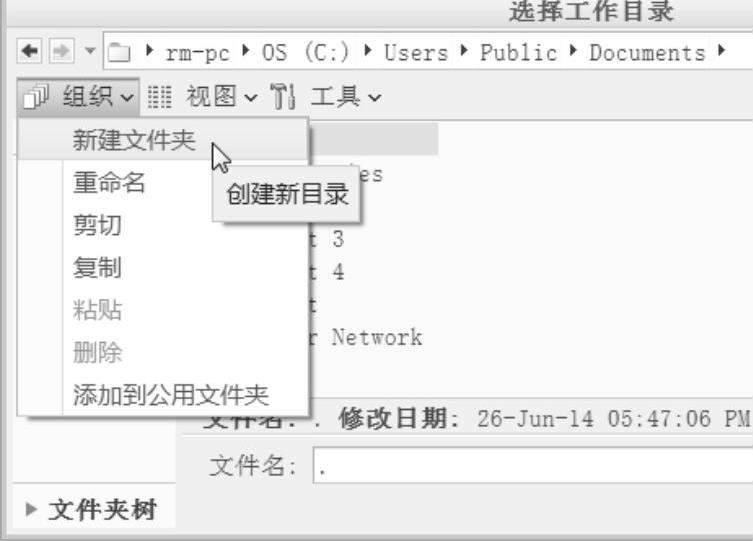

2)浏览至要设置为新工作目录的目录。显示一个带有圆点下角标()的文件夹,指示工作目录的位置。也可以在“选择工作目录”对话框中指定位置后,单击“组织”按钮,从出现的图1-20所示的下拉菜单中选择“新建文件夹”命令,弹出图1-21所示的“新建文件夹”对话框,输入新目录名,单击“确定”按钮,从而在当前目录下新建一个文件夹作为工作目录。
图1-20 新建文件夹
图1-21 “新建文件夹”对话框
3)在“选择工作目录”对话框中单击“确定”按钮。(www.chuimin.cn)
通过此方法设置工作目录后,若退出Creo Parametric时,不会保存新工作目录的设置。如果从用户工作目录以外的目录中检索文件,然后保存文件,则文件会保存到检索该文件的目录中。如果保存副本并重命名文件,副本会保存到当前的工作目录中。
方法2:从文件夹导航器选取工作目录。
1)在导航区单击(文件夹浏览器)按钮,切换到“文件夹浏览器”。
2)使用“文件夹树”浏览至所需的文件夹,文件夹内容显示在右面板中,选取要设置为工作目录的一个文件夹,接着单击鼠标右键,打开一个快捷菜单。
3)从该快捷菜单中选择“设置工作目录”命令。系统将在状态栏中显示一条消息,确认工作目录已成功更改到指定的文件夹。
方法3:通过Creo Parametric属性设置来指定默认的起始工作目录。
1)在Windows桌面中右击Creo Parametric 3.0图标,弹出其属性对话框。

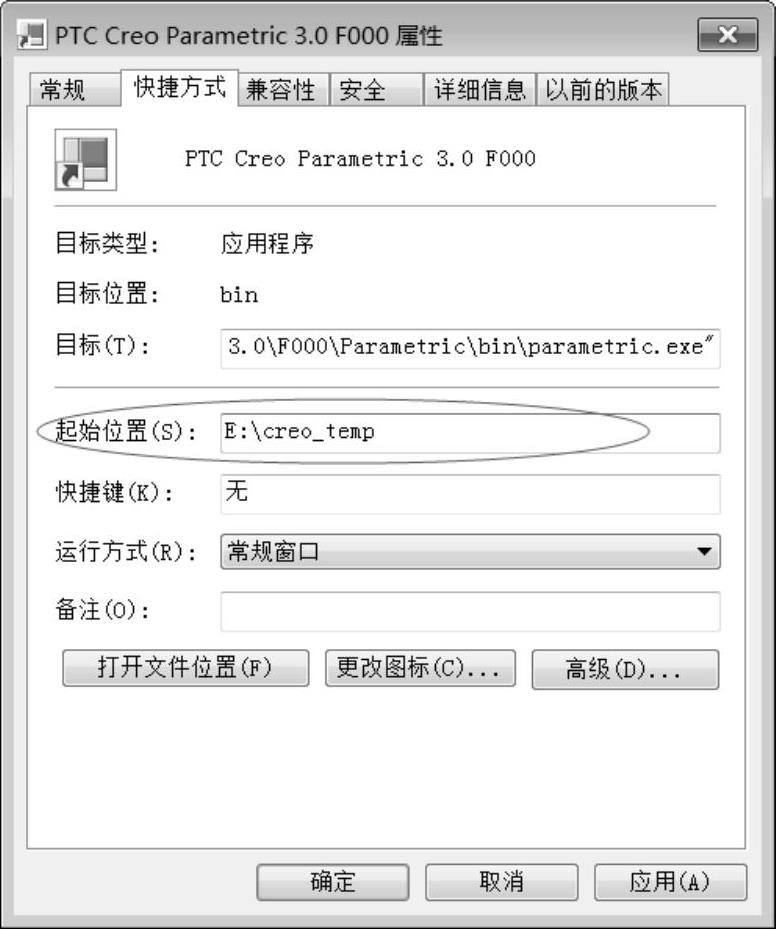

2)切换到“快捷方式”选项卡,在“起始位置”文本框中输入新默认工作目录的有效的起始位置地址,如图1-22所示。
图1-22 设置Creo Parametric的起始位置
3)单击“确定”按钮。
