启动Creo Parametric 3.0软件后,系统经过图1-3所示的短暂的启动画面后进入Creo Parametric 3.0初始工作界面。

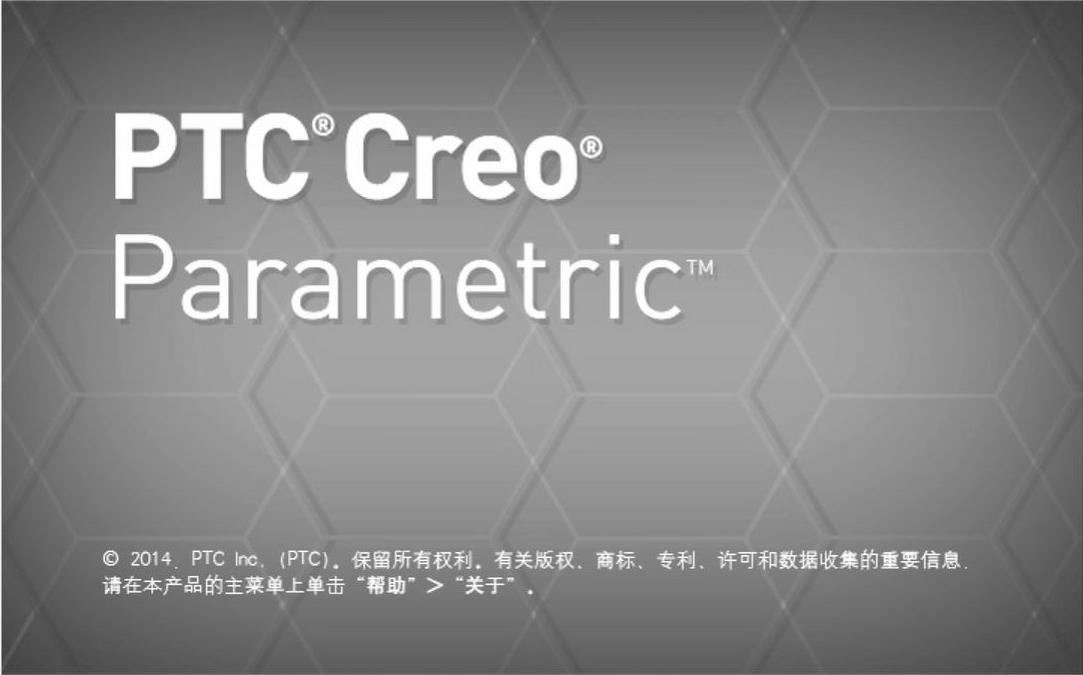

图1-3 Creo Parametric 3.0启动画面
Creo Parametric 3.0初始工作界面主要由标题栏、“快速访问”工具栏、功能区、导航区、Creo Parametric浏览器和状态栏等组成。当新建或打开一个零件模型文件进入工作界面时,浏览器窗口由显示模型的图形窗口替代,同时初始默认时图形窗口中还显示有一个“图形”工具栏,如图1-4所示。用户可以根据需要通过单击状态栏中的相应按钮来切换显示Creo Parametric浏览器或图形窗口。
下面介绍Creo Parametric 3.0界面的主要组成部分。
1.标题栏
标题栏位于Creo Parametric 3.0界面的顶部,其上显示了当前软件的名称和相应的图标。在标题栏的右端,还提供了按钮、/按钮和按钮,这些按钮分别用于最小化、最大化/向下还原和关闭Creo Parametric 3.0软件。
当新建或打开模型文件时,在标题栏中还显示该文件的名称。如果该文件处于当前活动状态,则在该文件名后面显示有“活动的”字样。当打开多个Creo Parametric模型窗口中时,每次只有一个窗口是活动的。

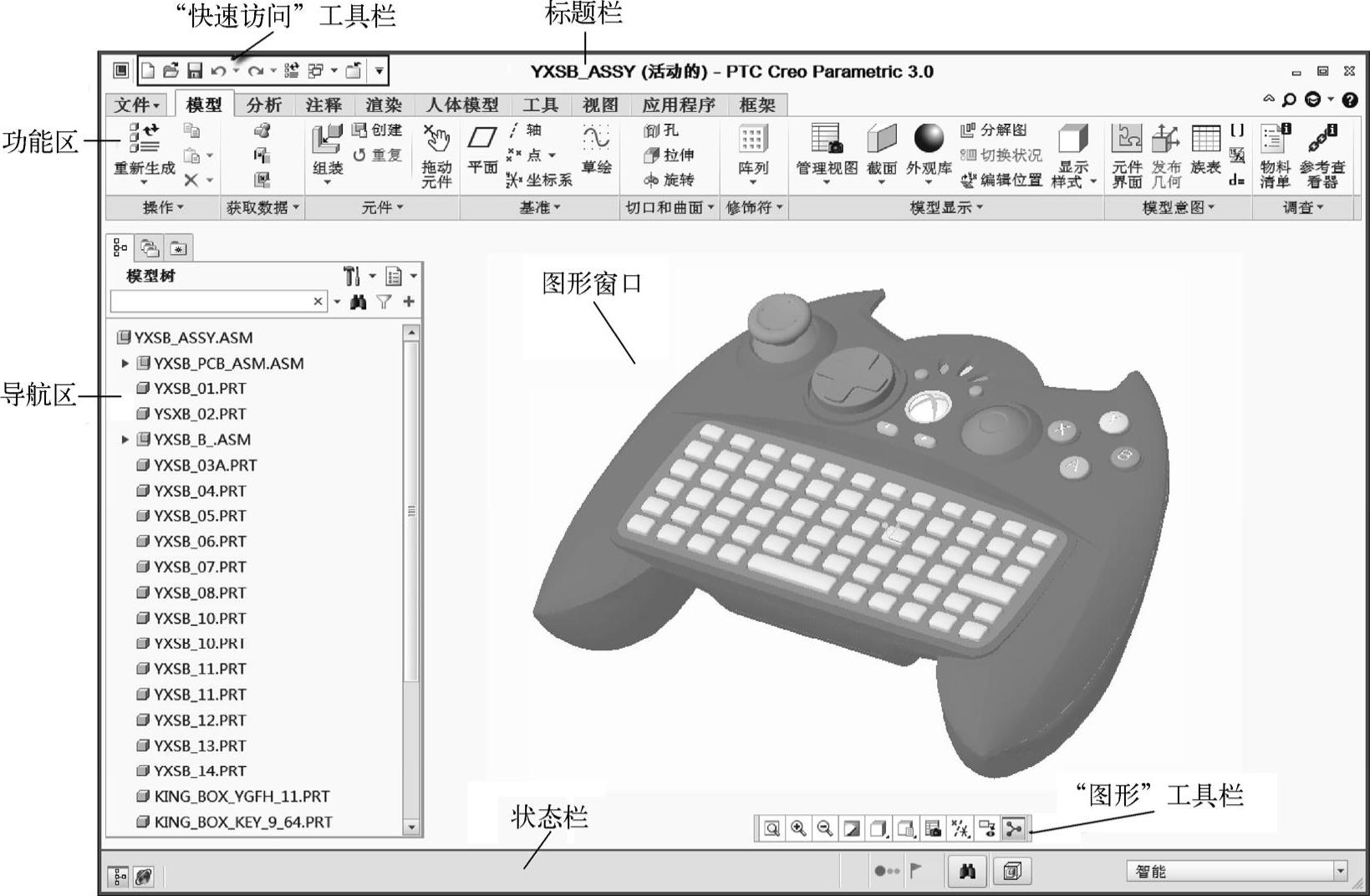

图1-4 Creo Parametric 3.0工作界面
2.“快速访问”工具栏
初始默认时,“快速访问”工具栏位于Creo Parametric窗口的顶部、标题栏的左部区域。“快速访问”工具栏提供了对最常用按钮的快速访问,例如,用于打开和保存文件、撤销、重做、重新生成、关闭窗口、切换窗口等按钮。用户可以自定义“快速访问”工具栏,以使该工具栏包含其他常用按钮和功能区的层叠列表。要自定义“快速访问”工具栏,则在“快速访问”工具栏中单击“自定义快速访问工具栏”按钮以打开一个命令列表,如图1-5所示。从中确定一些常用命令按钮是否添加到“快速访问”工具栏中(打上勾的表示要添加到“快速访问”工具栏),如果要添加其他命令,则选择“更多命令”选项,利用弹出的“Creo Parametric选项”对话框来将所需的其他命令按钮添加到“快速访问”工具栏中。

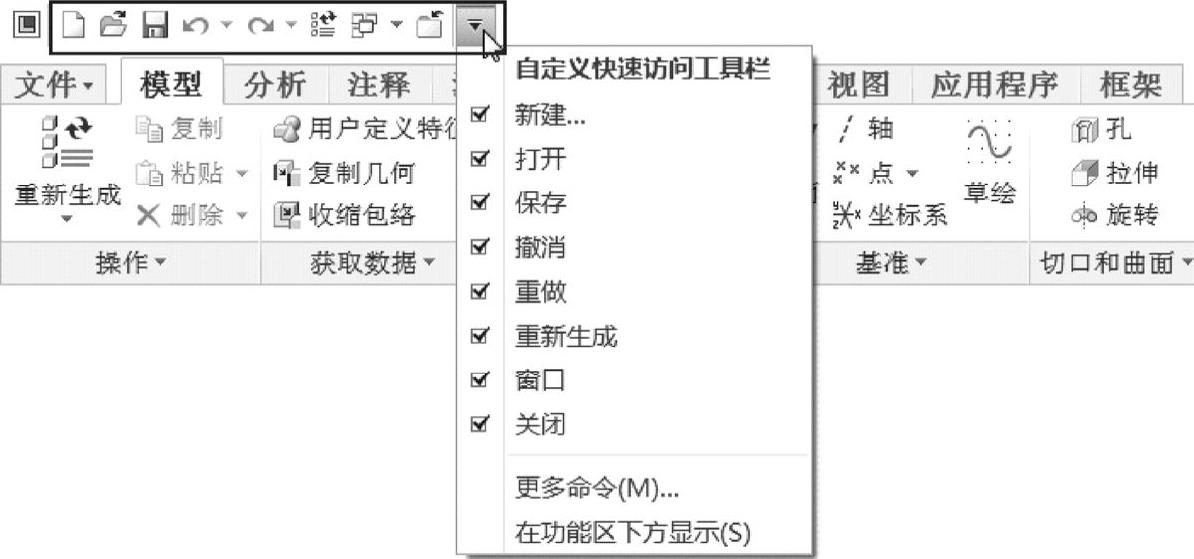

图1-5 自定义“快速访问”工具栏
如果选择“在功能区下方显示”命令,则设置在功能区的下方显示“快速访问”工具栏。
3.“图形”工具栏
“图形”工具栏提供了用于控制图形显示的工具按钮,该工具栏通常被嵌入到图形窗口的指定位置处。通过对该工具栏进行右键单击,并利用弹出来的快捷菜单可以对该工具栏上的按钮设置隐藏或显示,以及可以更改工具栏的位置。
4.导航区
导航区又称导航器,主要包括“模型树/层树”“文件夹浏览器”和“收藏夹”3个选项卡,如图1-6所示。

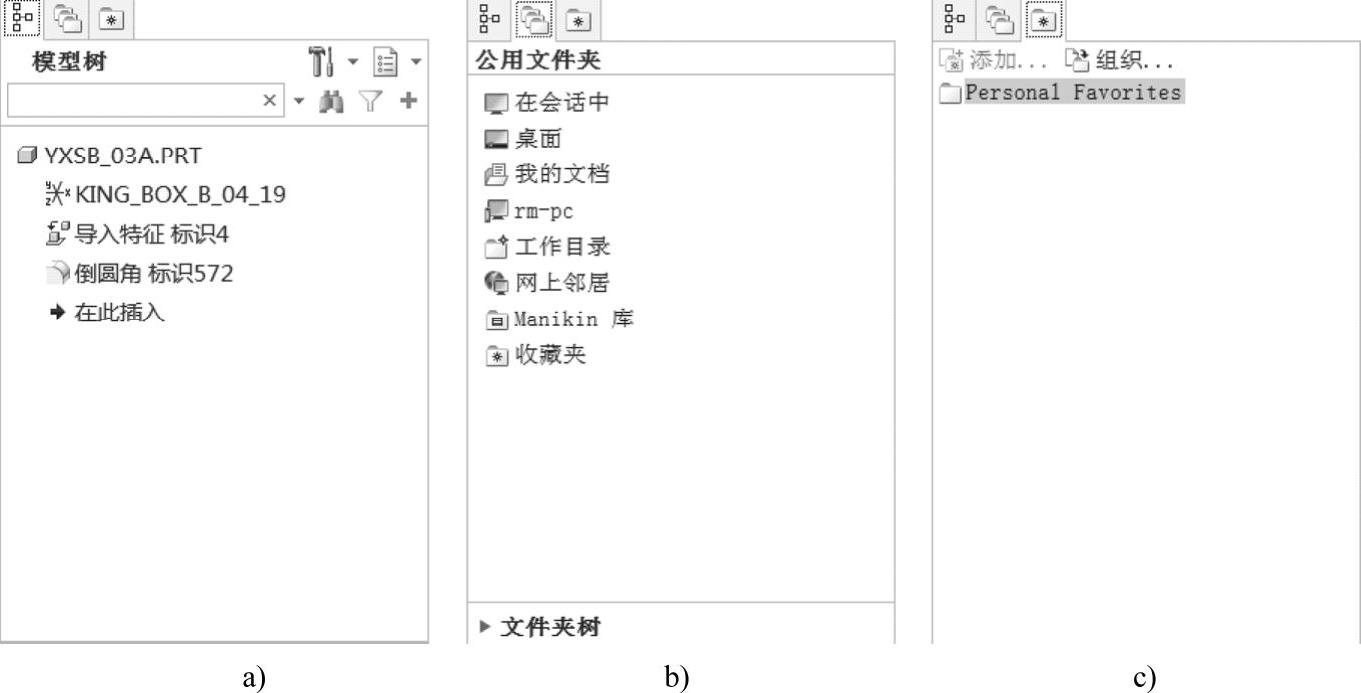

图1-6 导航区的3个选项卡
a)“模型树/层树”选项卡 b)“文件夹浏览器”选项卡 c)“收藏夹”选项卡
这3个选项卡的功能含义见表1-1。

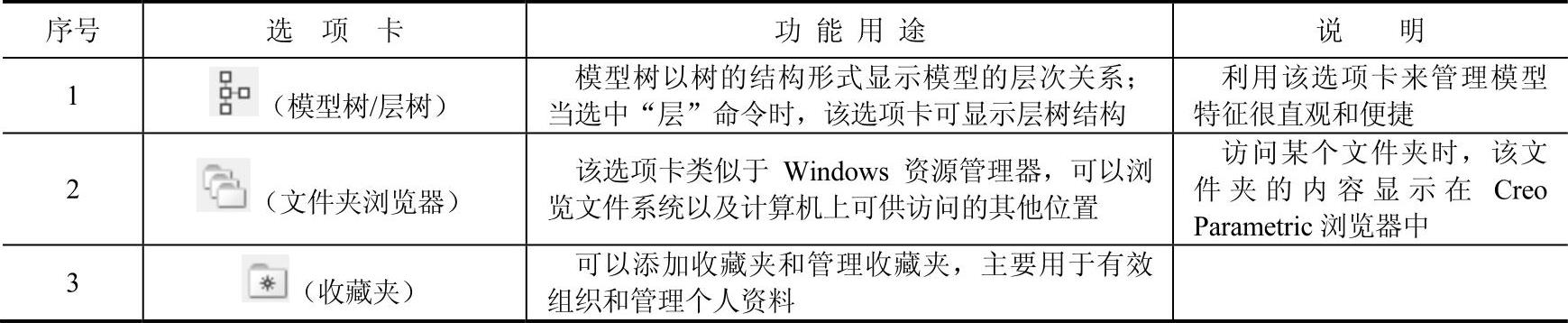

表1-1 导航区的3个选项卡的功能含义
状态栏上的(显示导航器)按钮用于控制导航器的显示,即用于设置隐藏或显示导航区。
5.功能区
功能区包含若干个选项卡,在每个选项卡上均提供了分组的相关按钮。功能区的不同元素可以用图1-7来说明。功能区提供的选项卡与特定模式或应用程序有关,而每个功能区上的按钮由一个图标和一个标签组成。用户可以自定义功能区。(www.chuimin.cn)
图1-7 功能区的组成元素
6.图形窗口和Creo Parametric浏览器
图形窗口用于显示和处理二维图形和三维模型等重要工作,它是设计的焦点区域,例如,零件建模、装配设计等工作都离不开图形窗口。而Creo Parametric浏览器提供了对内部和外部网站的访问功能,它可用于浏览PTC官方网站上的资源中心,获取所需的技术支持等信息,用户也可通过浏览器查阅相关特征的详细信息。
状态栏上的(显示浏览器)按钮用于切换Creo Parametric浏览器的显示。
7.状态栏
每个Creo Parametric窗口在其底部都有一个状态栏。状态栏除了提供(显示导航器)按钮和(显示浏览器)按钮之外,还提供了以下控制和信息区。
●消息区:显示与窗口中工作相关的单行消息,它位于状态栏的左部并紧挨着(显
示浏览器)按钮。在消息区中右击,并从弹出的快捷菜单中选择“消息日志”命
令,可以打开“消息日志”对话框,从中可查看过去的消息。
●服务器状况区:当连接到Windchill服务器时,显示其状况。当WPP服务器为主服
务器时,显示Windchill Product Point服务器状态。
●合并的模型列表区:用于钣金件设计应用模块,在钣金件中显示合并的模型列表。
●:当Creo Parametric进行冗长计算时出现。单击该按钮中止计算。
●:显示相关的警告和错误快捷方式。
●模型重新生成状况区:指明模型重新生成的状况,其中,图标表示重新生成完
成,图标表示需要重新生成,图标表示重新生成失败。
●(搜索)按钮:单击此按钮,打开图1-8所示的“搜索工具”对话框,在模型中
按规则搜索、过滤和选择项目。
●(3D框选择)按钮:激活“3D框选择”工具命令。在装配(组件)模式的状态
栏中会显示该按钮。
●选择缓冲器区:显示当前模型中选定项的数量。
●“选择过滤器”下拉列表框:显示可用的选择过滤器选项。该下拉列表框位于状态栏的最右部区域,如图1-9所示。每个过滤器选项均会缩小可选项目类型的范围,以轻松地定位项目。值得注意的是,环境不同,提供的可用过滤器选项也可能有所不同,只有那些符合环境或满足特征工具需求的过滤器才可用。在Creo Parametric中,系统会根据环境自动指定一个最合适的过滤器选项,用户可根据实际情况选择其他可用的过滤器选项。

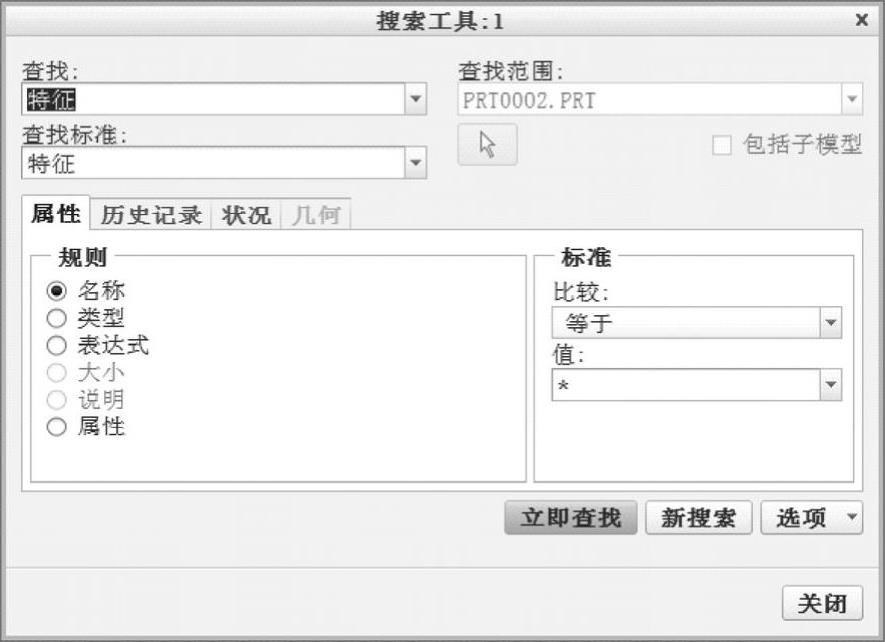

图1-8 “搜索工具”对话框

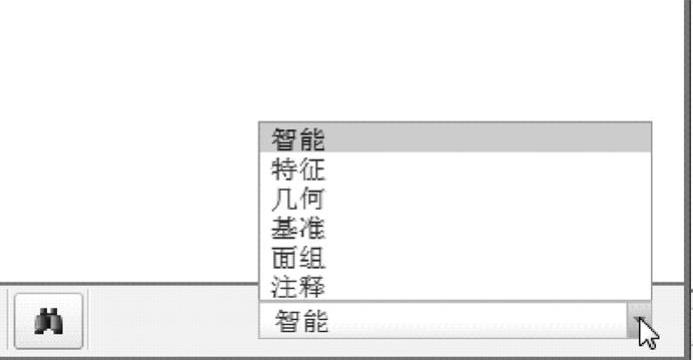

图1-9 “选择过滤器”下拉列表框
