单片机多语言编程之if-else分支语句

2023-11-07 理论教育版权反馈

【摘要】：if-else条件分支语句是选择结构的一种形式，是最常用的语句之一。这意味着如果if后面的表达式成立（不为0），则执行if下面的语句，否则直接向下执行。

if-else条件分支语句是选择结构的一种形式，是最常用的语句之一。

1.流程图（见图4-5）

2.程序格式

译句的执行过程是，首先计算if后面的表达式，若表达式成立，即结果不为0，则执行语句1，越过语句2向下执行；若表达式不成立，即结果为0，则执行语句2，然后顺序向下执行。

3.【例4-8】　查询+1键状态，若按下，则点亮灯D0，否则继续查询

图4-5　if-else分支语句

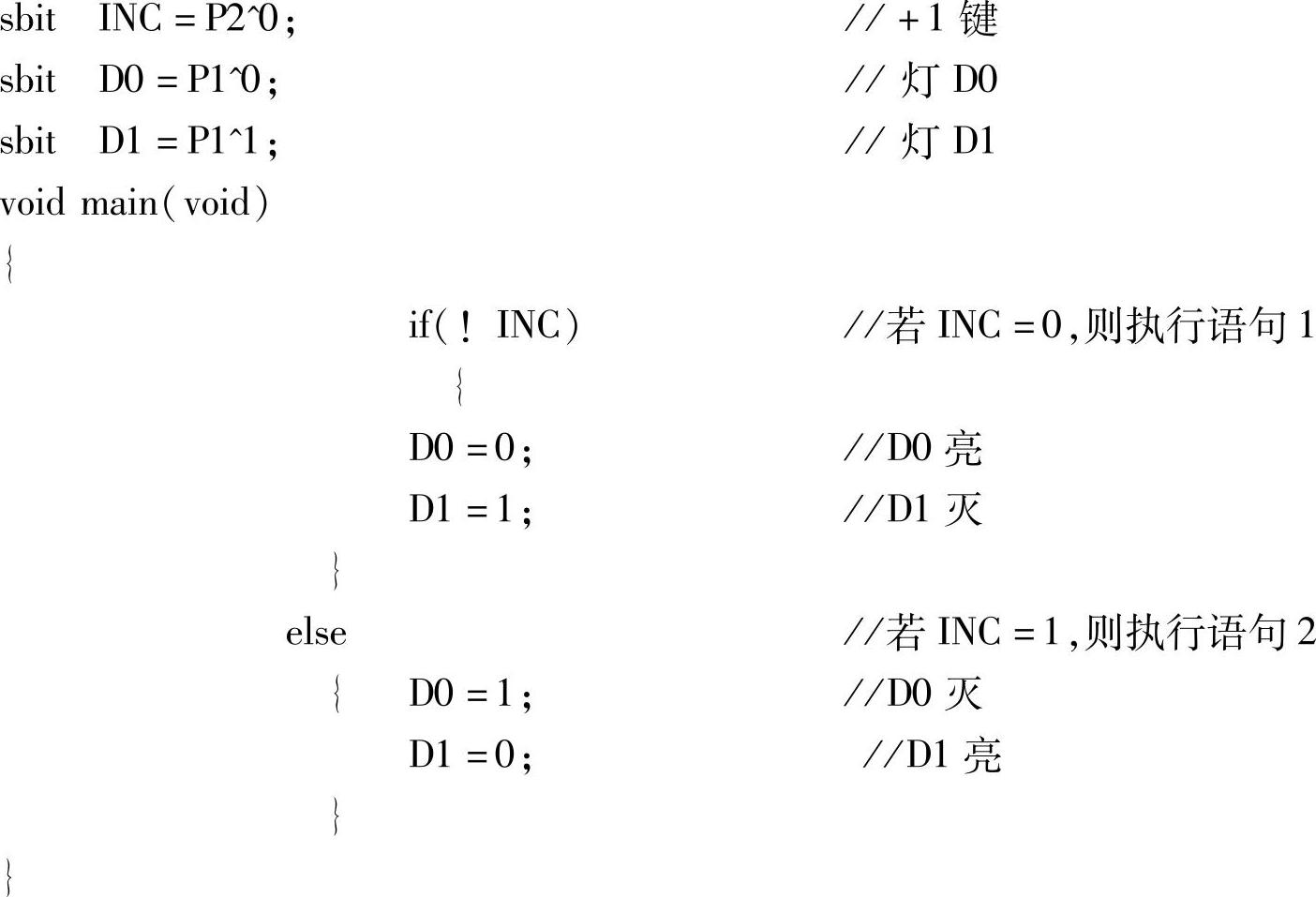

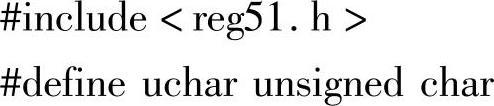

（1）编辑C语言源程序

（2）编译

（3）执行（软仿真调试）

复位后，所有端口为0xFF状态。开始查询+1键状态。若+1键为1，则灯D1点亮。当+1键为0，则灯D1灭，灯D0亮。

4.if-else嵌套语句

有时必须对某些端口的状态进行查询，可以用if-else嵌套语句实现。(www.chuimin.cn)

【例4-9】　查询INC～H键是否按下，若按下则输出到P1口显示

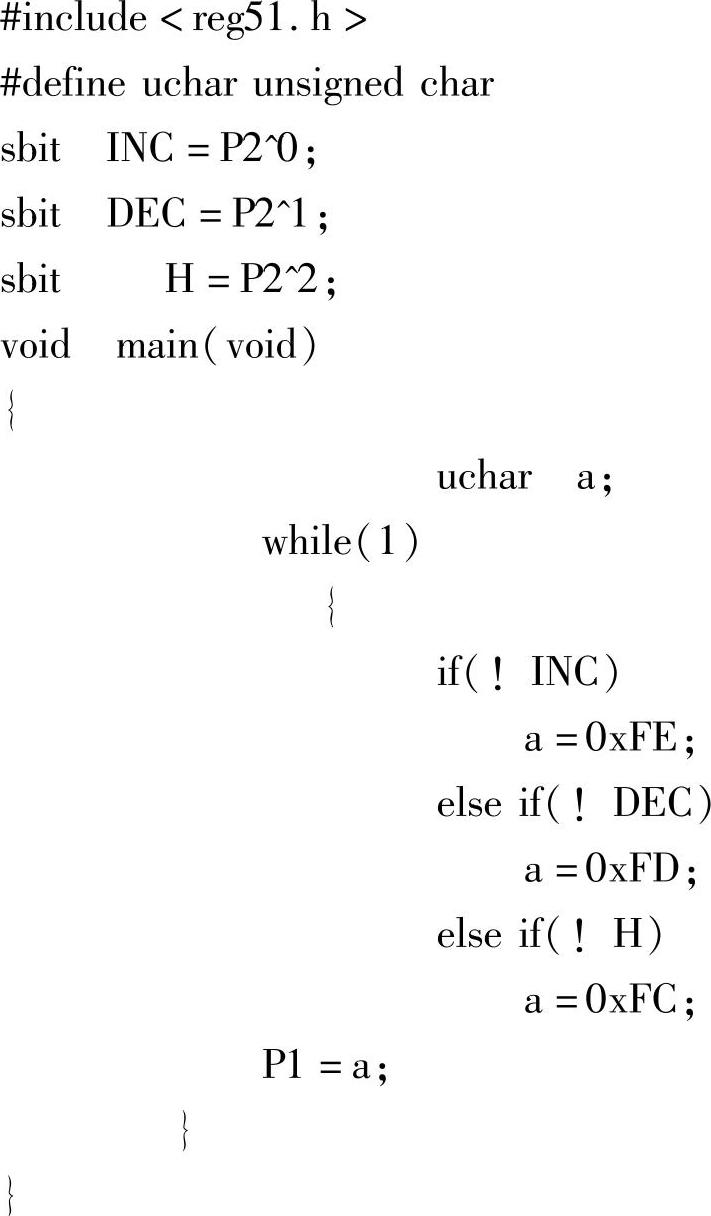

（1）编辑C语言源程序

（2）编译

（3）执行（软仿真）

进入仿真用软件调出P1，P2端口状态。单击“跟踪”，当无任何键按下，P1=0xFF；当其中任一键按下，则P1显示对应键的键码。当键抬起，键码保存。当另一键按下，键码随之改变。

5.if-缺省

有时else是缺省的。这意味着如果if后面的表达式成立（不为0），则执行if下面的语句，否则直接向下执行。

【例4-10】　查询键INC键状态

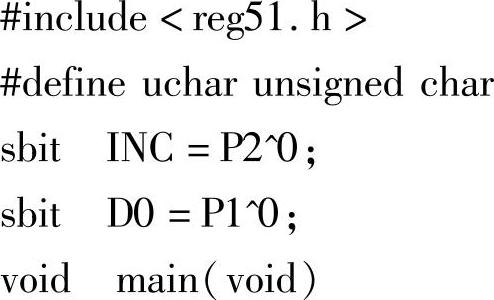

（1）编辑C语言源程序

（2）编译

（3）软仿真

当无键按下，P1=0xFF。当INC=0，则D0亮；当INC=1，则D0状态保持。只有复位才能重新开始。
