位运算是以运算量的二进制位为单位所进行的运算。它包括两部分：位逻辑运算和位移位运算。

1.位逻辑运算（见表4-5）

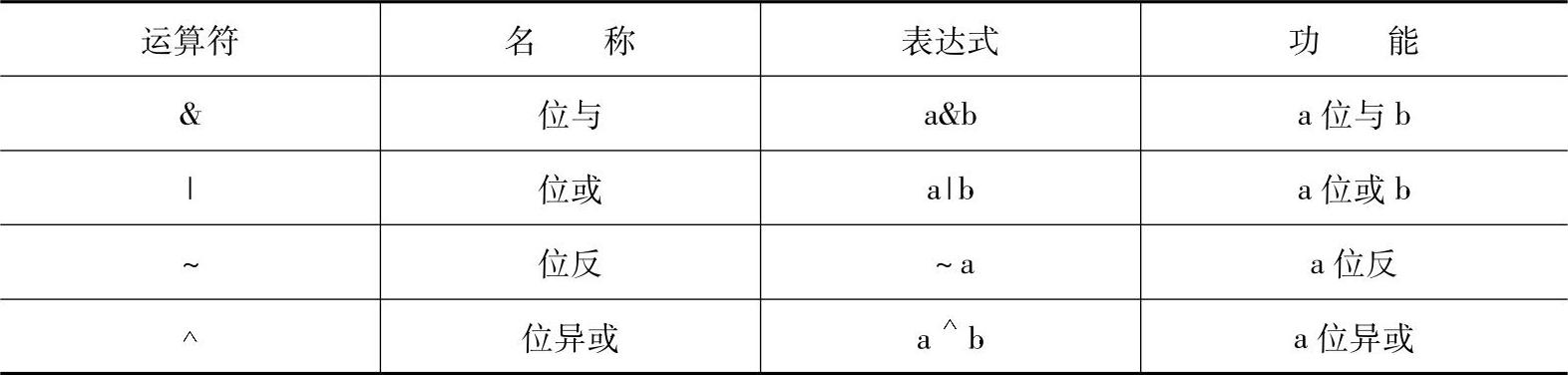

表4-5　位逻辑运算表

位逻辑运算的规律与基本逻辑是相同的，只不过是按位进行而已。一般位逻辑运算都是以十六进制数形式进行。例如，

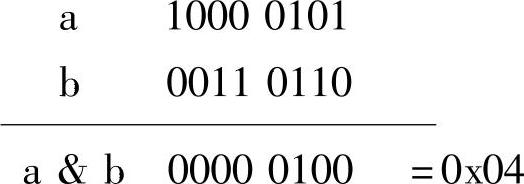

设a=0x85，b=0x36，执行a&b则按二进制展开：

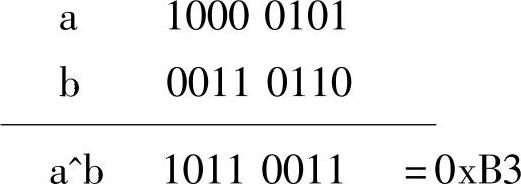

设a=0x85，b=0x36，执行a^b则按二进制展开：

状态相同结果为0，不同结果为1。

2.位移位运算

有位左移和位右移两种，见表4-6。

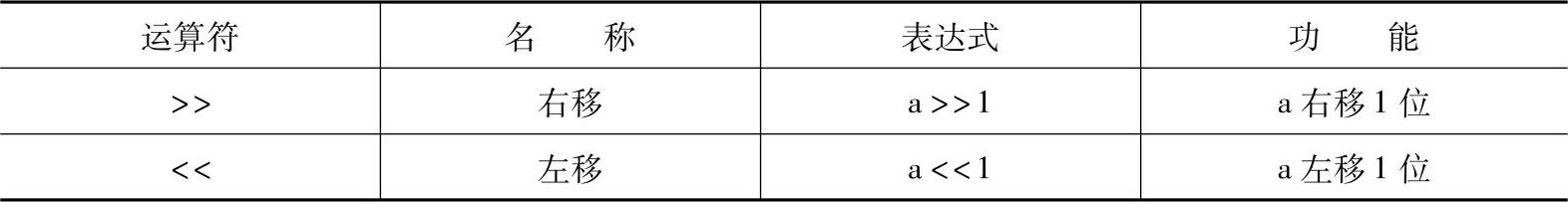

表4-6　移位运算表

在左移运算中，右端的空位补0，左端移出位则舍弃。例如，a=0x45=01000101，执行a<<1，则为10001010，应补0，a=0x8A。(www.chuimin.cn)

在右移运算中，左端的空位补0，右端移出位则舍弃。例如，a=0x45=01000101，执行a>>1，0则为00100010，应补0，a=0x22。

带符号的运算数右移时，左端的空位按原符号位复制，右端移出位则舍弃。

3.【例4-5】　位运算编程

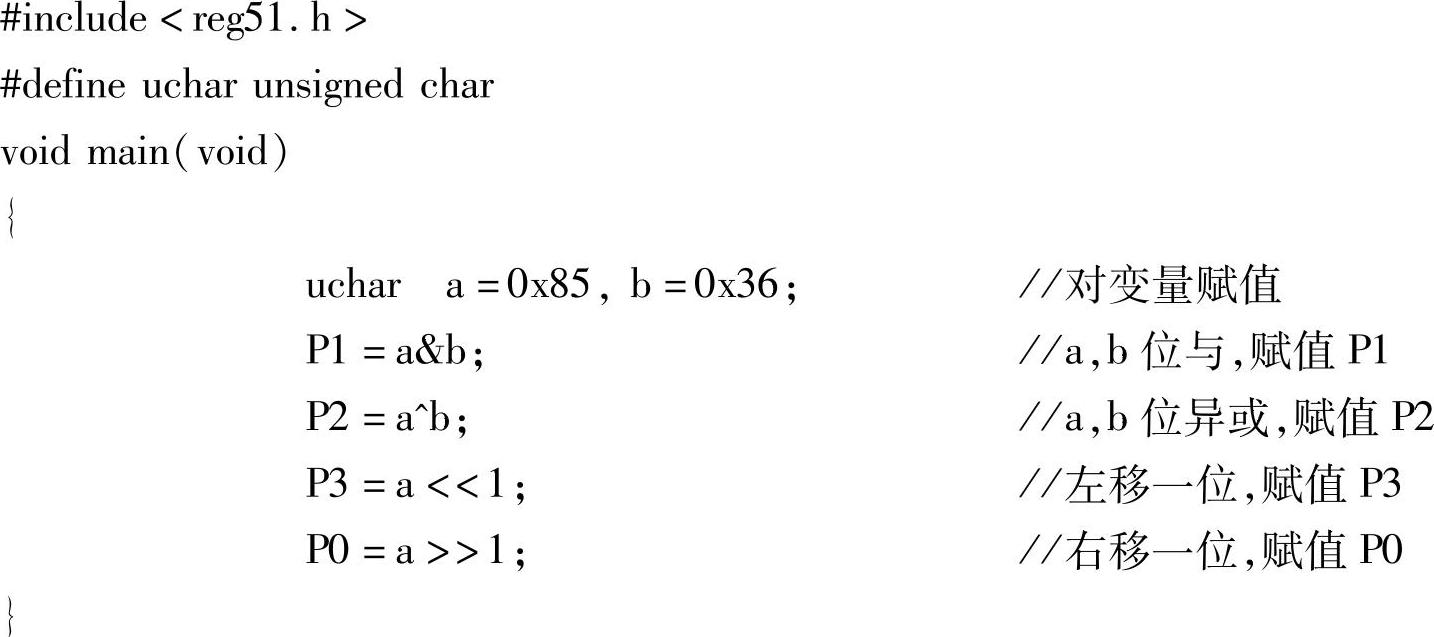

（1）编辑C语言源程序

（2）编译源程序

（3）软仿真调试

对于具有赋值运算符的复合语句，先执行后面运算，再执行赋值运算。

1）进入调试状态，连续执行“跟踪”，在P1、P2、P3、P0口可显示结果。

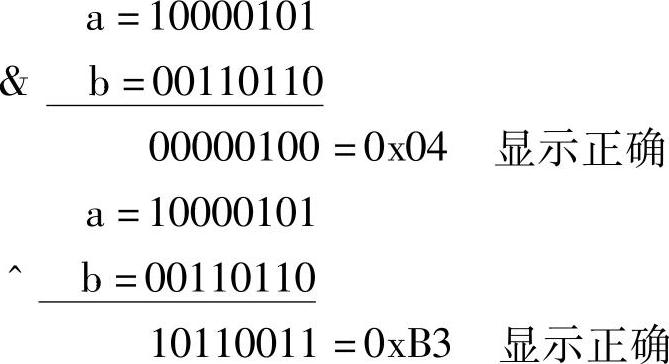

2）运算验证。按条件将a=0x85，b=0x36，执行位运算具体如下：

P3=a<<1，左移1位后　a=00001010=0x0A　显示正确，左位取消，右位补0。

P0=a>>1，右移1位后　a=01000010=0x42　显示正确，右位取消，左位补0。若下载到实验机，P2/P3/P0可用逻辑笔观察结果。
